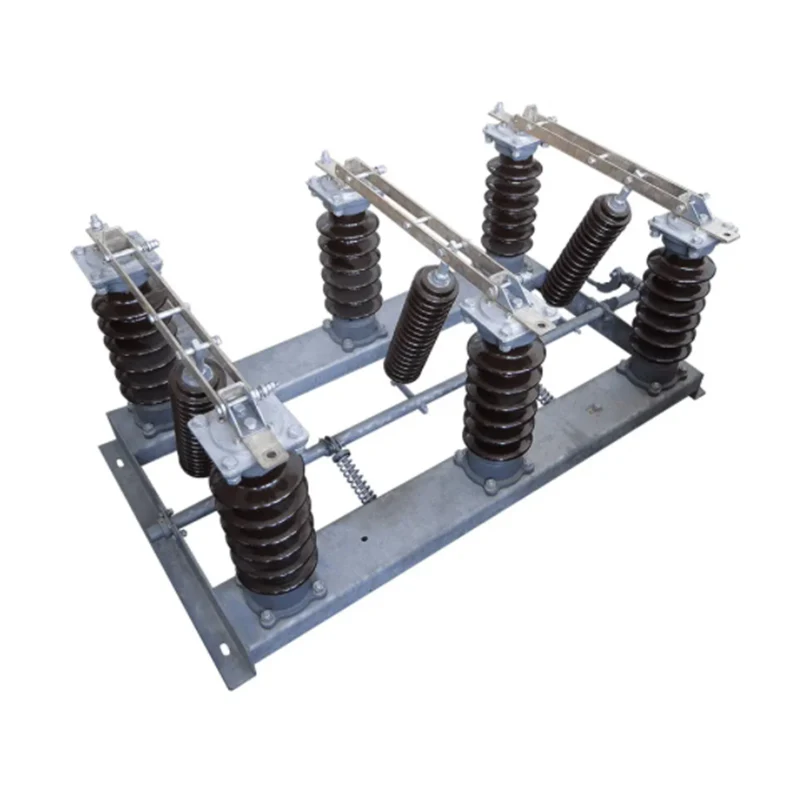

Sezionatore CA HV per esterni GW-12

Cina XUCKY Electric personalizza il sezionatore HV CA per esterni GW-12 (sezionatore in breve di seguito) è utilizzato nel sistema di alimentazione elettrica con frequenza nominale 50 Hz, tensione nominale 12 KV, è principalmente per creare o interrompere il circuito sotto la tensione di alimentazione di linea nella distribuzione esterna ad alta tensione apparecchiature di sistema. Di conseguenza, il sezionatore di tipo antinquinamento può risolvere efficacemente il flash di sporcizia durante il funzionamento in modo da soddisfare le esigenze degli utenti in aree fortemente inquinate.

Invia richiesta

Descrizione del prodotto

Contorno

Il sezionatore AC HV per esterni GW-12 (sezionatore in breve di seguito) è utilizzato nel sistema di alimentazione elettrica con frequenza nominale 50 Hz, tensione nominale 12 KV, è principalmente per creare o interrompere il circuito sotto la tensione di alimentazione di linea nelle apparecchiature del sistema di distribuzione ad alta tensione esterno. Di conseguenza, il sezionatore di tipo antinquinamento può risolvere efficacemente il flash di sporcizia durante il funzionamento in modo da soddisfare le esigenze degli utenti in aree fortemente inquinate.

Condizioni ambientali

♦ Altitudine: ≤1000m (sopra il livello del mare);

♦ Temperatura ambiente: -30℃~+50℃;

♦ Pressione del vento ≤ 700Pa (pari a velocità 35 m/s);

♦ Grado di inquinamento dell'aria: IV;

♦ Intensità del terremoto: non superiore al grado 8;

♦ Lo spessore della copertura del ghiaccio ≤ 10 mm;

♦ Nessun incendio, pericolo di esplosione, forte inquinamento ed erosione chimica, nonché nessuna vibrazione grave.a

Principali parametri tecnici del sezionatore ad alta tensione CA per esterni GW-12

NO.	Articolo		Unità	Valore
1	Tensione nominale		kV	12
2	Corrente nominale		A	630
3	Frequenza nominale		Hz	50
4	Corrente nominale di tenuta (valore di picco)		kA	50, 63
5	Corrente nominale di breve durata		kA	20, 25
6	Durata nominale della corrente di breve durata sopportata		S	4
7	Resistenza del circuito principale		mΩ	≤110
8	Tensione di tenuta a frequenza industriale (RMS) di 1 minuto fase-fase, fase-terra/tra i contatti aperti	Asciutto	kV	42/48
9		Bagnato	kV	34
10	Tensione di tenuta ad impulso di illuminazione (picco) fase-fase, fase-terra/tra i contatti aperti		kV	75/85
11	Vita meccanica		Volte	2000
