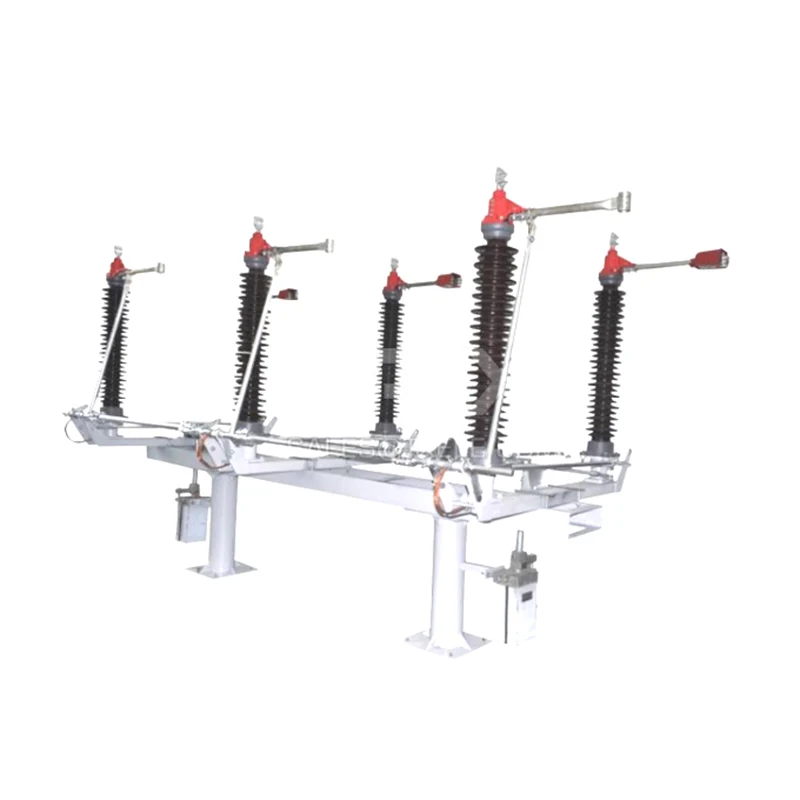

Sezionatore da esterno GW4-11kv

Il sezionatore (di seguito denominato interruttore di isolamento) è un quadro ad alta tensione esterno CA trifase con frequenza nominale di 50 Hz e tensione nominale di 110 KV, per chiudere e chiudere un circuito ad alta tensione con tensione nominale di 110 KV in presenza di tensione e senza carico. L'interruttore di isolamento soddisfa i requisiti dell'interruttore di isolamento ad alta tensione CA GB1985-2004 e dell'interruttore di messa a terra.

Modello e significato del sezionatore da esterno GW4-11kv

Segnaletica caratteristica: D - interruttore di terra, III - tipo di interruttore di terra, G - prodotto migliorato.

Segno derivato speciale: W - Tipo resistente alle macchie, GY - Tipo plateau, H - Tipo alto e freddo, TA - Tipo caldo secco, TH - Tipo caldo umido.

Condizioni normali di funzionamento e di installazione

1. Altitudine: il tipo generale non supera i 2500 m, il tipo speciale non supera i 4700 m.

2. Temperatura ambiente: la temperatura massima non è superiore a +40°C, la temperatura minima non è inferiore a -40°C.

3. La velocità massima del vento è 34 m/s.

4. L'intensità del terremoto non supera gli 8 gradi.

5. Lo spessore del ghiaccio non è superiore a 20 mm.

6. I prodotti resistenti alla contaminazione sono adatti per aree a media contaminazione.

7. Non si applica a luoghi con sostanze infiammabili, rischio di esplosione, corrosione chimica e forti vibrazioni.

Parametro tecnico del sezionatore per esterni GW4-11kv

Principali specifiche e parametri tecnici dell'interruttore di isolamento

Principali specifiche e parametri tecnici del meccanismo di azionamento del motore XCJ-I

Struttura e principio di funzionamento

1. Sezionatore esterno | Interruttore di isolamento

Il sezionatore per esterni è del tipo a doppia colonna rotante orizzontale, costituito da telaio, isolatore, sistema conduttivo, interruttore di messa a terra (eccetto la messa a terra) e sistema di trasmissione.

2. Telaio: per un canale in acciaio, ciascuna estremità del telaio è dotata di sedi dei cuscinetti e sono presenti due cuscinetti a rulli conici nella sede del cuscinetto per garantire la rotazione flessibile della leva sulla sede del cuscinetto. Una o entrambe le estremità del telaio sono saldate con il cuscinetto dell'interruttore di terra e l'interruttore di terra è installato. L'interruttore isolante ha tre forme: nessuna messa a terra, messa a terra singola e doppia messa a terra.

3. Isolanti a colonna: ogni polo ha due colonne, divise in tre tipologie a seconda delle condizioni di utilizzo: tipo comune, tipo antinquinamento e tipo plateau. L'estremità inferiore degli isolatori del pilastro è fissata sulla piastra rotante dell'estremità superiore della sede del cuscinetto e l'estremità superiore degli isolatori del pilastro è collegata alla parte elettrica principale. Gli isolanti in gomma siliconica possono essere utilizzati anche come isolanti per pilastri in base alle esigenze degli utenti.

4. Sistema conduttivo: la parte conduttiva è fissata sull'estremità superiore dell'isolante del pilastro. Il coltello principale è diviso in due metà, la parte di contatto è al centro, i contatti cilindrici sono incorporati nelle due file di dita di contatto durante la chiusura. I tipi di struttura di 630A, 1250A e 1600A sono gli stessi, ci sono solo differenze tra la sezione del conduttore e il trattamento superficiale. La struttura di uscita è il contatto rotante o la struttura di connessione morbida, scegliere un tipo in base all'ordine dell'utente.

5. Interruttore di messa a terra: l'interruttore di messa a terra installato nell'albero rotante della base. Il contatto statico è installato sull'asta conduttiva dell'impianto elettrico principale e l'interblocco meccanico è installato tra l'interruttore di messa a terra e l'interruttore di isolamento. Può garantire la sequenza di azioni della chiusura principale del terreno aperto e della chiusura del terreno aperto del terreno. Gli interruttori di terra sono divisi in terra singola e doppia terra, possono essere messi a terra dall'interno verso l'alto o dall'esterno verso l'alto. Può essere regolato in base alle esigenze degli utenti.

6. Sistema di trasmissione: l'interruttore di isolamento è azionato dal meccanismo operativo per far ruotare l'albero rotante della base centrale di 180° e ruotare di 90° tramite l'isolatore del pilastro (installato sulla leva rotante) su un lato del collegamento orizzontale, e gli altri isolatori del montante vengono ruotati di 90° dalla biella trasversale e i due coltelli vengono aperti o chiusi su un lato. Quando il meccanismo di funzionamento dell'interruttore di terra viene aperto o chiuso, l'albero di rotazione dell'interruttore di terra può essere ruotato di un angolo per aprirsi e chiudersi tramite l'albero di trasmissione e la biella orizzontale. Poiché la piastra di ventilazione sull'albero dell'interruttore di messa a terra è interbloccata con la piastra ad arco fissata sulla flangia della colonna in porcellana, può garantire la sequenza di azioni di chiusura principale a terra aperta e chiusura a terra aperta-principale.

L'interruttore isolante è realizzato in forma unipolare, il collegamento tripolare è realizzato tramite il collegamento fase-fase (vedere FIG. 1, FIG. 2) e può essere utilizzato anche come unipolare.

7. Meccanismo di funzionamento

L'interruttore di isolamento è generalmente dotato di meccanismo manuale CS14G e può anche essere dotato di meccanismo elettrico di tipo XCJ-I.

I dettagli del meccanismo di azionamento elettrico XCJ-I sono mostrati nelle istruzioni di installazione del macchinario elettrico tipo XCJ-I.

L'interruttore di messa a terra è dotato di meccanismo manuale CS14G e accessori, messa a terra singola per un set, doppia messa a terra per due set.

Il meccanismo manuale di tipo CS14G è composto principalmente da base, maniglia e interruttore ausiliario. L'interruttore ausiliario ha 8 coppie di contatti normalmente aperti e 8 coppie di contatti normalmente chiusi per l'interblocco e la visualizzazione del segnale.

Installazione e debug

Fare riferimento ai seguenti passaggi per l'installazione

1. La base del sezionatore 1P è fissata su base orizzontale e l'albero rotante del sezionatore di terra trifase è regolato sullo stesso asse orizzontale.

2. Controllare le condizioni del contatto al centro dell'interruttore di isolamento. La fase singola dovrebbe essere soddisfatta:

UN. Quando il contatto centrale è chiuso, il contatto cilindrico e le due file di dita di contatto devono essere in contatto contemporaneamente, se necessario, regolare la vite a croce (bulloni sinistro e destro) per ottenere;

B. Il contatto del contatto centrale è simmetrico e la differenza tra su e giù non è maggiore di 5 mm, chiudendo fino all'estremità, lo spazio intermedio regolato a 7 ~ 12 mm, se necessario, nel supporto della radice con spessori crescenti o decrescenti da raggiungere, ma lo spessore di ciascun tampone non deve essere superiore a 5 mm;

C. Il coltello principale ruota di 90° per aprire la posizione finale di chiusura, lo spazio tra la vite di fissaggio e il deflettore deve essere regolato su 1~3 mm.

3. Installare l'asta di collegamento nelle tre fasi del coltello principale secondo la Figura 1 e regolare la lunghezza della biella per fare in modo che il sincronismo di chiusura trifase non superi i 10 mm e che i due lati dell'asta di collegamento trifase e la croce la biella tra i pilastri ha rispettivamente le viti sinistra e destra, che possono essere regolate direttamente in base alle esigenze.

4. Installare la biella tra tre fasi dell'interruttore di terra secondo la figura 1, serrare le viti e regolare la leva di funzionamento, la leva di interblocco meccanico, la molla di torsione e l'anello di fissaggio. Stringere i bulloni dopo che la molla di torsione si è regolata in modo che l'interruttore di messa a terra sia in posizione orizzontale durante l'apertura.

5. Installare il meccanismo di azionamento del motore CS14G o XCJ-I sulla staffa comoda per il funzionamento manuale, prendendo l'albero di trasmissione sul telaio dell'interruttore di isolamento come centro. Il metodo dell'asse verticale viene utilizzato per garantire che l'alberino del meccanismo coincida con l'asse di rotazione e fissare i bulloni di montaggio sul meccanismo.

6. Il meccanismo e l'interruttore di isolamento sono nello stato di apertura o chiusura contemporaneamente. La testa di connessione e l'asta di collegamento vengono utilizzate per collegare l'albero dell'interruttore di isolamento e l'alberino del meccanismo e vengono soddisfatti i seguenti requisiti.

UN. Azionare 3~5 volte e controllare che l'interruttore di isolamento soddisfi i requisiti, l'angolo di apertura dell'interruttore di isolamento è di 90° e dovrebbe esserci uno spazio compreso tra 1 e 3 mm tra la vite di posizionamento e il deflettore;

B. Regolare il contatto statico dell'interruttore di terra e serrare il bullone, in modo che il contatto di terra possa essere inserito correttamente quando l'interruttore di terra è chiuso.

C. Regolare la molla di bilanciamento sull'albero rotante durante l'apertura, per mantenere l'interruttore di terra in posizione orizzontale.

D. Controllare l'interblocco meccanico tra l'interruttore di isolamento e l'interruttore di terra per garantire che l'interruttore di terra non possa essere chiuso quando l'interruttore di isolamento è chiuso. L'interruttore di isolamento non può essere chiuso quando l'interruttore di messa a terra è chiuso. Quando tutta l'operazione è corretta, dovremmo praticare fori φ8 e un perno cilindrico elastico 8 x 60 nel punto di collegamento dell'albero dell'interruttore di messa a terra trifase e praticare fori φ12 con profondità ≥ 5 mm sull'asta di posizionamento, leva di azionamento, leva di collegamento e albero rotante, serrare i bulloni in ogni punto e pulire il collegamento morbido del terreno per mantenere il contatto con la superficie lucida del metallo.

7. Per la regolazione dell'installazione è consentito utilizzare solo il funzionamento manuale. Una volta completata la regolazione, se si utilizza il funzionamento manuale per confermare la correttezza, è possibile utilizzare il funzionamento elettrico (se dotato di meccanismo elettrico).

8. Controllo dopo l'installazione e la messa in servizio

9. L'interruttore di isolamento e l'interruttore di messa a terra vengono azionati manualmente rispettivamente da 3 a 5 volte e il funzionamento è stabile, il contatto è buono e la posizione di chiusura e chiusura è corretta.

10. Il meccanismo di distribuzione dell'energia viene azionato 5 volte al di sotto della tensione operativa nominale del motore e funziona 3~5 volte rispettivamente con una tensione operativa nominale dell'85% del motore e del 110%. L'apertura-chiusura deve essere corretta e il tempo di apertura-chiusura non deve superare i 4 secondi.

11. I contatti sono in buon contatto con i contatti dopo che l'interruttore di isolamento è chiuso. I dati misurati della resistenza del circuito principale (su entrambi i lati dell'estremità in uscita) non superano quelli mostrati nella Tabella 4.

12. Il sincronismo della chiusura trifase non è superiore a 10 mm.

13. Controllare se tutte le parti di trasmissione e rotazione devono essere lubrificate, se tutti i bulloni del perno dell'asse sono fissati e affidabili.

14. Controllare se l'interruttore di isolamento e l'interruttore di terra sono interbloccati in modo affidabile.

Uso e manutenzione

Questo interruttore deve essere azionato dopo che il carico della linea è stato interrotto.

L'interruttore dovrebbe essere revisionato regolarmente (circa 1~2 anni). Se si verifica un grave guasto da cortocircuito, è necessario ripararlo immediatamente dopo il guasto.

Rimuovere lo sporco dalla superficie delle parti conduttrici e degli isolanti dei pilastri, dal piano di connessione e dal contatto centrale tra il terminale di connessione e la sbarra collettrice, la superficie di contatto dei pulsanti, quindi applicare l'olio di vaselina industriale.

Un'attenta ispezione dei post-isolatori deve essere effettuata senza ammaccature e crepe e, se trovati, devono essere sostituiti.

Le parti di trasmissione e rotazione devono essere lubrificate.

Controllare tutti gli elementi di fissaggio, ad esempio se i perni conici e i bulloni sono allentati.

Controllare il meccanismo manuale, se l'interruttore ausiliario può commutare normalmente quando la maniglia viene ruotata di 180°.

Imballaggio, trasporto e stoccaggio

L'interruttore di isolamento e l'interruttore di messa a terra sono generalmente imballati in una scatola comune a tre poli e possono anche essere imballati alla rinfusa. Nell'imballaggio sfuso, è diviso in scatola di base, scatola isolante del pilastro e scatola del sistema conduttivo (compresi gli accessori) e una scatola per gruppo nell'ordine unipolare.

Il segno inverso non deve essere consentito all'esterno della scatola di imballaggio durante il trasporto del prodotto.

Dopo aver ricevuto il prodotto, controllalo in tempo. In caso di problemi è necessario contattare il produttore
