Questi VCB per esterni hanno il design di un serbatoio del vivo. Le ampolle in vuoto sono alloggiate in isolatori cavi di porcellana riempiti di gas SF6/azoto a 0,5 bar sopra la pressione atmosferica per proteggerli dalla condensa. Un meccanismo a molla è alloggiato in un armadio resistente alle intemperie e per il montaggio dell'interruttore viene utilizzata una robusta struttura angolare in acciaio estruso. Il meccanismo a molla semplice e affidabile riduce al minimo l'energia operativa e garantisce una maggiore durata meccanica.
Applicazione dell'interruttore automatico in vuoto per esterni
Al giorno d'oggi, gli interruttori automatici in vuoto per esterni sono applicati non solo ai sistemi di alimentazione a media tensione ma anche alle sottostazioni o ai sistemi di trasmissione ad alta tensione.
Ciò è dovuto alle caratteristiche estremamente vantaggiose di Outdoor VCB, come l’elevata capacità di interruzione, la lunga durata operativa, la sicurezza e l’elevato rapporto costo-prestazioni.
Sulla base dell'applicazione di queste caratteristiche eccezionali, molti nuovi prodotti promettenti verranno continuamente sviluppati, finora e in futuro.
Negli ultimi anni, gli interruttori automatici in vuoto si sono sviluppati molto e vengono utilizzati in vari campi discussi in questa sezione.

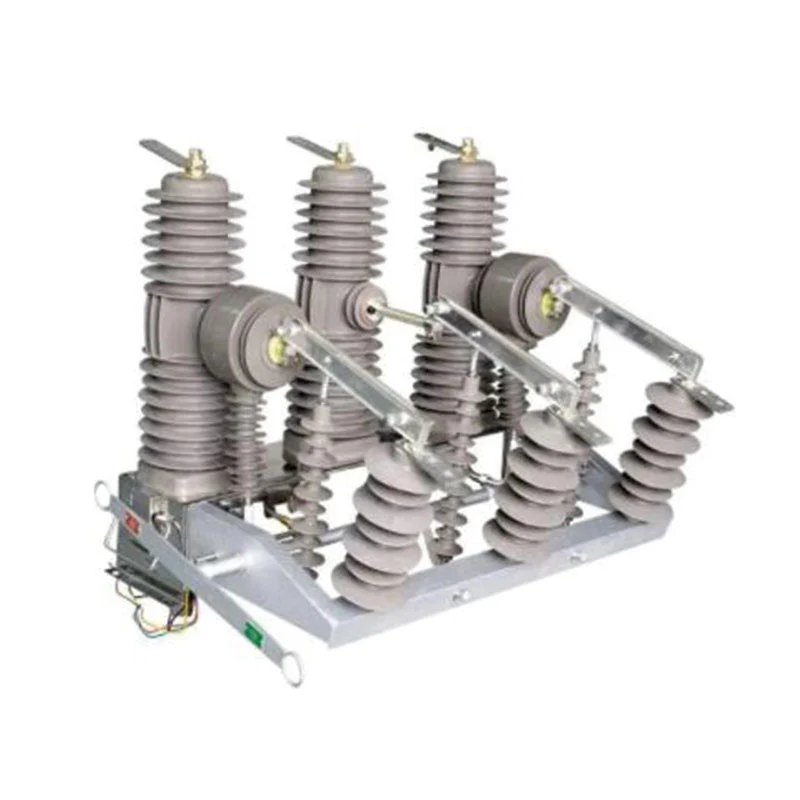

L'interruttore automatico sotto vuoto ad alta tensione per esterni serie ZW7-40.5 è un'apparecchiatura di commutazione esterna trifase CA 50 Hz 40,5 kV. ♦ Modo di installazione: installazione della fondazione; ♦ Comando: comando a molla e comando elettromagnetico; ♦ Materiale del palo: gomma siliconica, ceramica; ♦ Applicazione: sottostazione esterna da 33 kV, centrale elettrica. ♦ Trasformatore di corrente: installazione interna, installazione esterna.

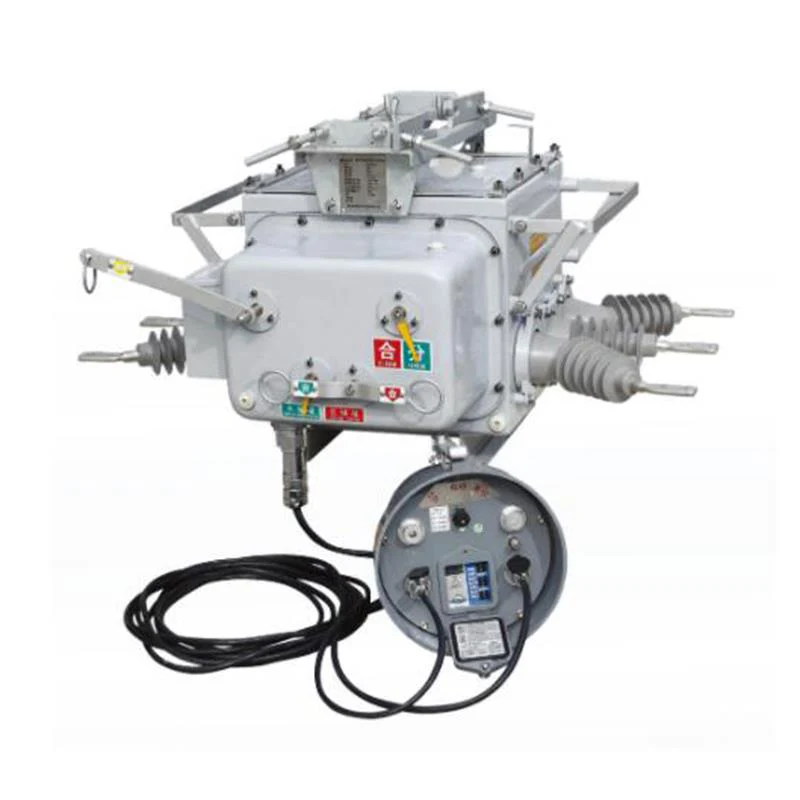

L'interruttore automatico per vuoto ad alta tensione per esterni serie ZW20-12 è un'apparecchiatura di commutazione per esterni trifase CA 50 Hz 12 kV. ♦ Modo di installazione: montato su palo; ♦ Tipo di palo: palo integrato; ♦ Applicazione: sottostazione esterna da 12kV, centrale elettrica. ♦ Tipo di funzionamento: manuale, elettrico, telecomando.

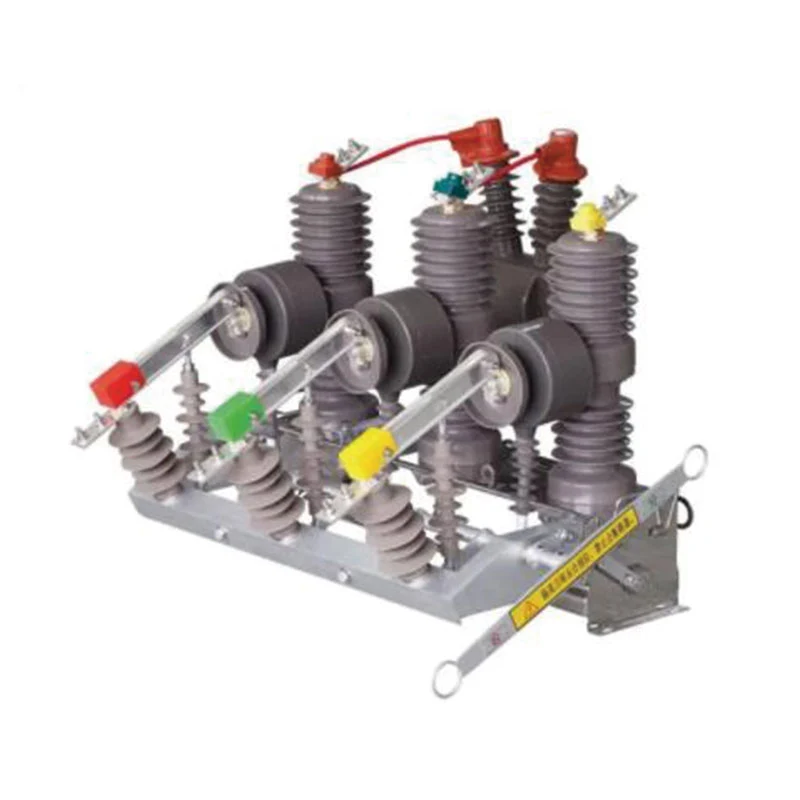

L'interruttore automatico sottovuoto per esterni ZW32-12 (di seguito denominato "interruttore automatico sottovuoto") è un interruttore automatico trifase AC 50Hz per esterni ad alta tensione, utilizzato principalmente nel sistema di distribuzione esterna 10KV della rete rurale e urbana come apertura o chiusura corrente di carico, corrente di sovraccarico e corrente di cortocircuito e può essere utilizzato anche in altri luoghi simili. L'interruttore automatico sottovuoto per esterni ZW32-12 soddisfa i requisiti nazionali GB 1984-2003, IEC62271-100 "Interruttore automatico ad alta tensione CA" e GB/T11022-1999 "Requisiti tecnici comuni per gli standard dei quadri ad alta tensione e delle apparecchiature di controllo".
L'interruttore automatico per vuoto ad alta tensione per esterni serie ZW32-24 è un'apparecchiatura di commutazione per esterni trifase CA 50 Hz 24 KV ♦ Modo di installazione: montato su palo; ♦ Comando: comando a molla e comando a magnete permanente; ♦ Tipologia palo: palo integrato; ♦ Applicazione: sottostazione esterna da 24 kV, centrale elettrica. ♦ Tipo di funzionamento: manuale, elettrico, telecomando.
◆ Condizioni d'uso dell'interruttore automatico in vuoto ad alta tensione per esterni ZW32-40.5 1.Temperatura ambiente: -30℃~+60℃; 2.Altitudine: ≤3000m; 3. Velocità del vento: ≤34 m/s; 4. Grado di inquinamento: ≤ IV. 5.Temperatura di stoccaggio: -40℃~+85℃.
Attendiamo con ansia il tuo acquisto VCB all'aperto dalla nostra azienda prodotta in Cina - XUCKY. La nostra fabbrica è un produttore e fornitore di VCB all'aperto in Cina. Siete invitati ad acquistare i nostri prodotti di alta qualità.
