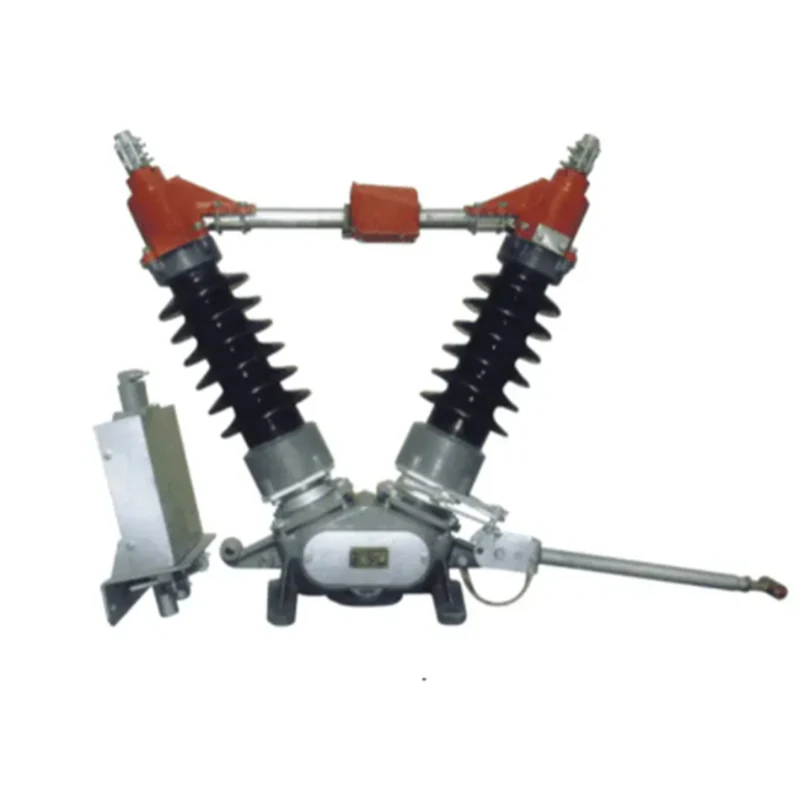

Il sezionatore GW5-40.5 viene utilizzato per aprire o interrompere il circuito ad alta tensione in un sistema con tensione nominale di 40,5 kV, CA 50/60 Hz. È in grado di aprire e chiudere piccole capacità e correnti induttive.
|
Articolo |
Unità |
Dati |
|
|
Tensione nominale |
kV |
40.5 |
|
|
Livello di isolamento nominale |
Tensione di tenuta a frequenza industriale di 1 minuto (a terra/frattura) |
kV |
95/115 |
|
|
Tensione nominale di tenuta all'impulso di fulmine (picco) (verso terra/frattura) |
kV |
185/215 |
|
Frequenza nominale |
Hz |
50 |
|
|
Corrente nominale |
A |
630, 1250, 1600, 2000 |
|
|
Corrente nominale di breve durata |
kA |
20, 31,5, 40 |
|
|
Corrente nominale di tenuta di picco |
kA |
50, 80, 100 |
|
|
Durata nominale del cortocircuito (interruttore principale/sezionatore di terra) |
S |
4/2 |
|
|
Carico meccanico terminale nominale |
Carico longitudinale orizzontale |
N |
750 |
|
|
Carico laterale orizzontale |
N |
500 |
|
|
Forza verticale |
N |
750 |
|
Distanza di dispersione |
mm |
1013-1256 |
|
|
vita meccanica |
volte |
2000 |
|
|
Meccanismo di funzionamento manuale |
Senza messa a terra |
|
CS17, CS17G |
|
|
Tensione del circuito di controllo |
V |
AC220, DC110, DC220 |
|
Meccanismo di comando motorizzato |
Modello |
|
CJ6 |
|
|
Tensione del motore |
V |
AC380 |
|
|
Tensione del circuito di controllo |
V |
AC220, AC380, DC220 |
|
|
Orario di chiusura/apertura |
S |
6±1 |
