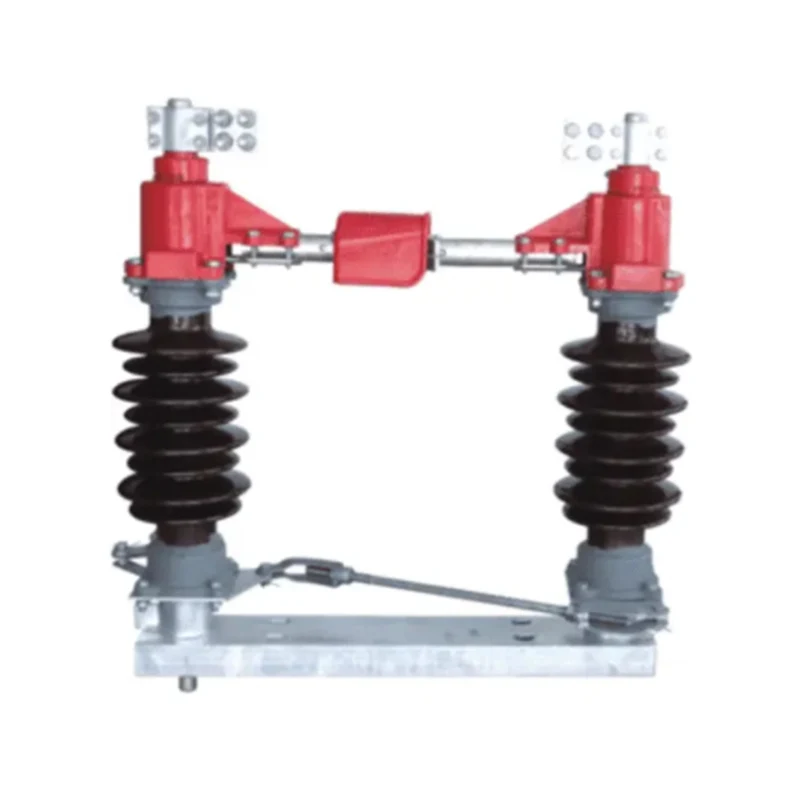

Sezionatore da esterno GW4-40.5kv

Il sezionatore esterno GW4-40.5kv (interruttore di isolamento ad alta tensione) è un interruttore trifase AC 50HZ per esterni ad alta tensione, per circuito aperto o chiuso quando l'alta tensione ha tensione e nessun carico, adatto per l'interruttore di isolamento della linea di uscita della sottostazione.

Le seguenti norme tecniche per questa tipologia di prodotto:

GB1985 - 89 "Interruttore di isolamento ad alta tensione CA e interruttore di messa a terra"

GB/T11022 - 1999 requisiti tecnici comuni per gli standard delle apparecchiature di comando e di comando ad alta tensione

IEC129 (1984) "Sezionatore CA esterno e interruttore di messa a terra"

Modello e significato del sezionatore per esterni GW4-40,5kv

Segni caratteristici: interruttore di terra D, tipo di interruttore di terra I II, prodotto migliorato G

Segni di derivazione speciale: W—Resistente alle macchie, GY—Tipo Plateau, H—Tipo ad alto freddo, TA—Tipo a caldo secco, TH—Tipo a caldo umido

Condizioni normali di funzionamento e di installazione

UN. Altitudine: tipo normale ≤1000 m, tipo plateau ≤4000 m.

B. Spessore dell'acqua di copertura <10mm

C. Pressione del vento ≤ 700 pa.

D. L'intensità sismica è inferiore a 8 gradi.

e. Temperatura dell'aria ambiente: limite superiore +40°C, limite inferiore -30°C.

G. Nel luogo di installazione non sono presenti materiali infiammabili, pericolo di esplosione, corrosione chimica e forti vibrazioni.

Parametro tecnico del sezionatore per esterni GW4-40,5kv

Struttura principale

Il sezionatore da esterno è una struttura rotante orizzontale unipolare a doppia colonna. I tre poli possono essere utilizzati in gruppi, oppure il polo singolo può essere utilizzato. L'interruttore di isolamento è composto da un telaio, una sede del cuscinetto, un isolatore, un circuito principale conduttivo e una biella meccanica. Il giunto tripolare, l'asta di tiraggio, il giunto del tubo, il perno dell'albero, il tubo d'acciaio (utente stesso) e il meccanismo di azionamento manuale (di seguito denominato meccanismo di azionamento) sono collegati in gruppi.

L'interruttore di messa a terra può essere installato su una o due estremità dell'isolatore. L'interruttore di messa a terra su entrambe le estremità dell'interruttore di isolamento è controllato dall'interblocco del meccanismo di attuazione manuale, in modo che l'interruttore di isolamento e l'interruttore di messa a terra vengano azionati nell'ordine principale - terra - terra - nella rete principale.

1. Il telaio è costituito da acciaio angolare laminato a caldo GB9787-88. La sede del cuscinetto è installata su entrambe le estremità del telaio e sono installati 2 cuscinetti a rulli conici per garantire che il gruppo dell'albero sia flessibile.

2. Isolanti per pilastri: esistono tre tipi di tipo comune, tipo antinquinamento e tipo plateau. Le loro prestazioni soddisfano le "condizioni tecniche dell'isolante in porcellana per pilastro ad alta pressione" GB8287.1, "dimensioni e caratteristiche dell'isolante per bottiglia per pilastro ad alta pressione" GB8287.2 - 87. Il tipo antivegetativo soddisfa anche il GB127744 - 91 "isolatore post-asta per esterni resistente alle macchie". Ciascun interruttore di isolamento polo è dotato di due isolatori, il postisolatore è montato sul gruppo albero e l'estremità superiore è fissata con un circuito principale conduttivo.

3. Il circuito principale della conduzione è costituito dal blocco di connessione e dall'insieme dei contatti sinistro e destro. La struttura di 630A e 3150A è sostanzialmente la stessa, solo il numero di sezioni trasversali del tubo conduttivo, il rivestimento superficiale, il numero di dita di contatto e la differenza tra i conduttori morbidi. Il blocco di cablaggio è dotato di asta guida e conduttore flessibile. Ha meno resistenza e una migliore conduttività elettrica rispetto al metodo tradizionale del contatto rotante, come mostrato nella Figura 3. La struttura del gruppo dei contatti destro e sinistro e lo stato del contatto dopo la chiusura sono mostrati nella Figura 4.

4. Sezionatore di terra: l'interruttore di terra è installato all'estremità del telaio dell'isolatore e il contatto statico del sezionatore di terra è installato sul tubo conduttivo del circuito di conduzione principale.

5. Biella meccanica: l'interruttore di isolamento è azionato dal meccanismo di funzionamento tramite il meccanismo di funzionamento installato al centro del telaio inferiore e attraverso l'asta del mandrino per far ruotare di 90 gradi l'isolatore del lato tattile sinistro. L'asta di collegamento aziona l'interruttore di disconnessione tripolare per l'accensione e lo spegnimento. L'interruttore di terra è azionato dall'albero motore per azionare il coltello di terra e il coltello di terra viene ruotato verso l'alto (verso il basso) per un certo angolo per completare la chiusura (chiusa). Il polo di ciascun polo dell'interruttore di terra tripolare è collegato da un tubo in acciaio 32 * 3 per ottenere un collegamento tripolare. Il sezionatore tripolare è collegato al collegamento del tubo in acciaio 25 * 2,5 per realizzare un collegamento tripolare. Il sezionatore tripolare è collegato con un tubo in acciaio 25 * 2,5 per realizzare un collegamento tripolare. L'interruttore di isolamento è collegato al meccanismo di comando con un tubo d'acciaio di diametro 42 * 3 e l'utente del tubo d'acciaio è fornito dallo stesso.

6. Meccanismo di azionamento: l'interruttore isolante è dotato di meccanismo di azionamento manuale CS17 quando lascia la fabbrica. Il meccanismo è composto da una base, una piastra ad incastro, una maniglia e un interruttore ausiliario. L'interruttore ausiliario ha due specifiche a 4 e 8 poli, rispettivamente 2 coppie e 4 coppie di contatti normalmente aperti e normalmente chiusi. L'uso di segnali di interblocco e trasmissione. Dopo aver installato l'attuatore elettromagnetico con il meccanismo di funzionamento manuale, l'interruttore isolante può aumentare la funzione di blocco elettrico. La serratura elettromagnetica ed i suoi accessori di installazione vengono prezzati e forniti separatamente ed installati dagli utenti stessi.

Installazione e debug

1. Controllo pre-installazione

UN. Controllare se il numero di interruttori di isolamento, parti e accessori è in linea con la lista di imballaggio.

B. I dati sulla targhetta del prodotto sono coerenti con l'ordine.

C. Se il prodotto è danneggiato e se l'isolante del pilastro presenta crepe.

D. Se la rotazione di ciascuna parte rotante è flessibile o meno.

e. Se il meccanismo operativo è flessibile, se la posizione di chiusura e apertura è corretta e se l'interruttore ausiliario è normale.

2. Il sezionatore esterno può essere installato solo orizzontalmente. Posizionare prima il sezionatore esterno sulla staffa di montaggio alla stessa altezza orizzontale, quindi correggere la distanza tra i poli per rendere gli chassis paralleli tra loro. Correggere l'asse del nucleo isolante a due colonne del sezionatore esterno tripolare, mettere a terra la linea dell'asse dell'albero, collegare l'interruttore dopo aver fissato il sezionatore esterno.

3. Quando l'interruttore di isolamento è chiuso, i contatti sinistro e destro devono trovarsi sulla stessa linea orizzontale, i lati superiore e inferiore sfalsati di <5 mm e le posizioni dei contatti del gruppo contatti sinistro e destro devono essere centrate nella linea centrale dei due isolatori del pilastro e il contatto destro deve essere incorporato in quello sinistro. I contatti sul lato del contatto sono in contatto tra loro e lo spazio tra il contatto sul lato del contatto sinistro e la piastra di posizionamento è ≤2 mm. Se necessario, è possibile regolare la lunghezza del tirante monopolare; ed è consentito aumentare o diminuire il distanziale di regolazione nella parte superiore e inferiore dell'isolante del pilastro, ma lo spessore di ciascun cuscinetto è <3 mm.

4. Regolare la lunghezza dell'asta di collegamento, in modo che l'errore di chiusura dell'interruttore di isolamento trifase sia <5 mm. Quindi regolare rispettivamente la lunghezza dell'asta di tiro dell'albero principale e dell'asta di tiro del collegamento, in modo che l'angolo di apertura dell'interruttore di isolamento dopo l'apertura sia di 90°.

5. Regolare l'angolo del braccio dell'interruttore di messa a terra e la lunghezza effettiva della biella in modo che l'interruttore di messa a terra sia sincronizzato con il meccanismo operativo durante l'apertura e la chiusura. L'interruttore di messa a terra è orizzontale quando è in posizione di apertura.

6. La posizione di installazione del meccanismo di azionamento manuale è mostrata in Fig. 1 e Fig. 2. Dopo aver assemblato il meccanismo e la piastra, inserire il perno conico A10×50 e fissare i due bulloni M10. Doppio interruttore di isolamento di messa a terra, dal fondo del telaio per azionare la linea verticale verso il basso dell'asse dell'albero, messa a terra singola e senza messa a terra dall'estremità inferiore del gruppo post-isolatore alla linea verticale, in modo che coincida con il centro dell'operazione albero del meccanismo, quindi il meccanismo viene installato e fissato. Il sezionatore da esterno a doppia messa a terra fissa l'albero sull'albero di azionamento. Il singolo interruttore di isolamento con messa a terra e senza messa a terra imposta l'albero sull'albero di attuazione e sul gruppo albero, misura la dimensione effettiva e prepara un tubo in acciaio senza saldatura φ42×3. Le due estremità del tubo in acciaio sono saldate rispettivamente alla boccola ed al gruppo piastra.

7. Rimuovere lo sporco dalle parti rotanti e dai contatti elettrici delle macchine e iniettare nuovamente il grasso.

8. La misurazione del valore di resistenza del circuito principale del sezionatore deve essere conforme alla normativa riportata in tabella.

9. Il funzionamento manuale 3~5 volte, il funzionamento stabile, la posizione di apertura-chiusura del sezionatore esterno e l'interruttore di messa a terra sono corretti, buon contatto.

10. Dopo l'installazione, è possibile eseguirlo dopo che l'ispezione ha confermato che soddisfa i requisiti.
