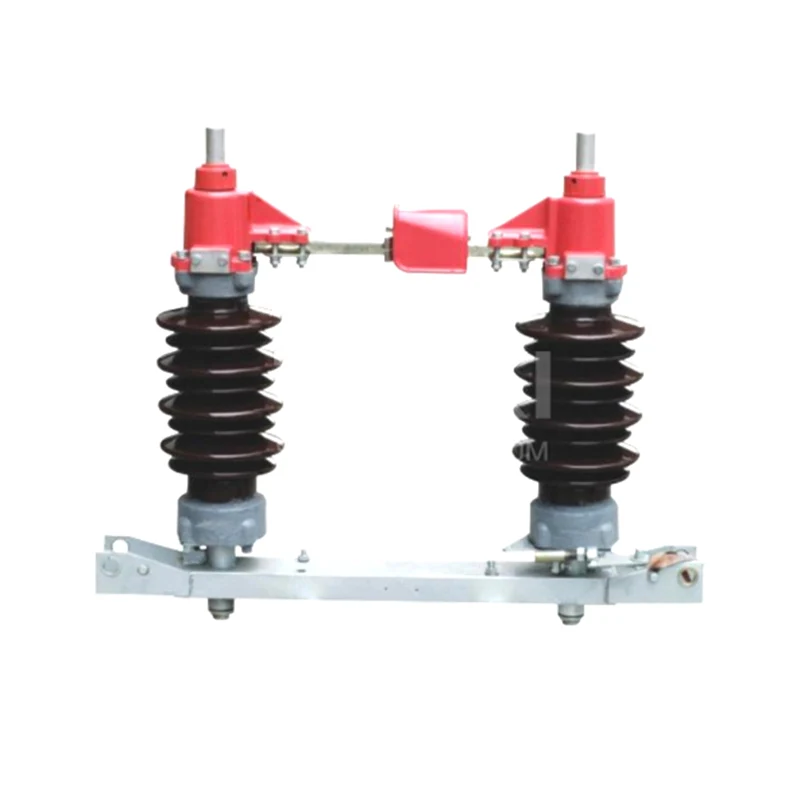

Sezionatore da esterno GW4-27.5kv

Il sezionatore per esterni GW4-27.5kv è un'apparecchiatura elettrica ad alta tensione per esterni con frequenza di 50 Hz, per modificare il circuito ad alta tensione della rete di contatti CA 27,5 KV in condizioni di assenza di carico e per l'isolamento elettrico del bus ad alta tensione, dell'interruttore automatico e altro materiale elettrico revisionato e linea alta tensione. Può anche essere utilizzato per aprire e chiudere la corrente a bassa capacità e la corrente di induttanza.

Modello e significato del sezionatore da esterno GW4-27,5kv

Condizioni normali di funzionamento e di installazione

L'altitudine non supera i 4700 m.

Temperatura ambiente: limite superiore +40℃, limite inferiore -40℃.

La velocità del vento non è superiore a 35 m/s.

Non si applica a luoghi con sostanze infiammabili, pericolo di esplosione, corrosione chimica e sport intensi.

Grado di contaminazione dell'isolante: il tipo antinquinamento è sporco pesante di classe III (densità del sale 0,3 mg/cm²).

Luogo di installazione: palo monopolo in cemento da esterno.

Classificazione e parametri tecnici

1. Classificazione degli interruttori di isolamento

2. I principali parametri tecnici dell'interruttore di isolamento

Struttura del sezionatore per esterni GW4-27,5kv

Il sezionatore per esterni GW4-27.5T(D)(W) presenta i vantaggi di prestazioni affidabili, struttura semplice, metodo di installazione flessibile, facile manutenzione, ampia gamma di applicazioni e forte versatilità.

Il sezionatore da esterno GW4-27.5T è un apparecchio elettrico ad alta tensione composto da un interruttore di isolamento unipolare ed è un'unità base derivata da altre strutture. Di seguito verrà chiamato interruttore di isolamento di tipo comune.

Il sezionatore per esterni GW4-27.5T (D) viene realizzato installando il coltello di messa a terra sull'interruttore di isolamento comune, che consiste in un tipo di funzionamento e un tipo di funzionamento secondario, di seguito denominato interruttore di isolamento del tipo con messa a terra.

L'interruttore sezionatore per esterni GW4-27.5T(D)W si basa su un interruttore di isolamento di tipo comune (tipo con messa a terra) ed è cambiato da un normale interruttore isolante a barra a un post-isolante antinquinamento, adatto per inquinamento pesante o aree ad alta quota .

Struttura dell'interruttore di isolamento

L'interruttore di isolamento unipolare è rispettivamente fissato sullo stesso telaio tramite due isolatori a barra ed è una struttura rotante orizzontale a doppia colonna. La struttura schematica è mostrata in figura.

Ogni interruttore di isolamento del polo è costituito da una base, un supporto isolante e parti conduttive.

Ciascun interruttore di isolamento del polo è dotato di due supporti isolanti fissati sui cuscinetti ad entrambe le estremità della base (Figura 2) con bielle. Ogni pilastro isolante può essere ruotato orizzontalmente con un angolo di rotazione di 90°. I pilastri isolanti sono dotati di prese conduttive, contatti sinistro e destro. I contatti sinistro e destro vengono contattati attraverso il tubo conduttivo tra i due pilastri isolanti.

Le morsettiere conduttive sono divise in due tipi in base alla struttura, con connessione fissa (Fig. 3a) e tipo di connessione (Fig. 3b), sono determinate in base alle esigenze di ordinazione dell'utente.

Il materiale del circuito principale è rame. Quando la corrente nominale è 630A, la superficie della parte conduttiva è stagnata. Quando la corrente nominale è superiore a 1600 A, la superficie della parte conduttiva è argentata.

Il contatto centrale è una struttura "stretta di mano". La sua struttura è pressata dalla rondella touch della tecnologia brevettata. È ad alta pressione, autopurificante, la pressione di contatto del dito tattile rimane invariata per lungo tempo. La molla del dito tattile non ha corrente ed è sicura e affidabile per lungo tempo.

Diversi prodotti con specifiche attuali hanno lo stesso tipo strutturale, isolanti di base e pilastro, ma i circuiti conduttivi principali sono leggermente diversi.

La parte di interblocco meccanico dell'interruttore di isolamento del funzionamento secondario di messa a terra e della lama di messa a terra è realizzata dal disco di interblocco sul meccanismo manuale di tipo CS8-6D.

3. La struttura del meccanismo manuale

Questa serie di interruttori di isolamento è dotata di CS11 (tipo di trasmissione con operazione singola senza messa a terra e con messa a terra singola) e CS8-6D (tipo di trasmissione con operazione secondaria con messa a terra singola).

4. Meccanismo manuale di tipo CS11 (vedi figura) e CS8-6D (vedi figura), la maniglia operativa è a rotazione orizzontale, l'angolo di rotazione è di 90 °.

Principio d'azione

Le azioni di apertura e chiusura di questa serie di interruttori di isolamento sono sostanzialmente le stesse.

1. Principio di funzionamento dell'interruttore di isolamento

(1) Senza coltello di messa a terra

Il meccanismo di comando dell'interruttore di isolamento è collegato allo stadio attivo dell'interruttore di isolamento tramite il tubo di collegamento. L'albero principale del meccanismo viene ruotato di 90°, il che fa ruotare di 90° il pilastro isolante dello stadio attivo. Allo stesso tempo, l'altro lato del pilastro isolante ruota nella direzione opposta rispetto alla biella per realizzare l'apertura e la chiusura. per unire gli interruttori unipolari in interruttori di interblocco bipolari o tripolari mediante bielle, solitamente unipolari.

(2) Tipo a funzionamento singolo con coltello di messa a terra

Con la struttura dell'interruttore a coltello di messa a terra basata sulla struttura dell'interruttore sopra menzionata, aumentare il funzionamento del meccanismo di azionamento a terra. Garantisce che il coltello di messa a terra inizi a ruotare quando il coltello principale inizia ad aprirsi; quando il coltello principale ruota nella posizione di apertura, anche il coltello del coltello a terra arriva nella posizione a terra. Cioè il coltello principale e quello affilato compiono separatamente le rispettive azioni di apertura-chiusura.

(3) Tipo con operazione secondaria con coltello di messa a terra

Questa struttura utilizza le due maniglie per azionare rispettivamente il coltello principale e il coltello di messa a terra. Il dispositivo di interblocco è previsto tra le due maniglie di manovra per evitare operazioni errate e per garantire che il programma venga eseguito secondo la procedura specificata (principale aperto-terra chiuso-terra aperto-principale chiuso).

2. Principio di funzionamento dell'interruttore di messa a terra

La maniglia del meccanismo operativo viene ruotata di 90° in senso orizzontale e il coltello di messa a terra viene portato in rotazione dalla biella per realizzare l'azione di apertura e chiusura dell'interruttore di messa a terra.

3. L'interruttore ausiliario nel meccanismo operativo è collegato all'albero principale del meccanismo e il contatto corrispondente è acceso o spento durante l'operazione di apertura e chiusura e viene emesso il segnale di apertura e chiusura corrispondente.

Installazione e regolazione

1. L'installazione e la regolazione del sezionatore devono soddisfare i seguenti requisiti

Quando si utilizza il meccanismo manuale, l'operatore generale dovrebbe essere in grado di eseguire le operazioni di apertura e chiusura in modo indipendente e l'azione deve essere flessibile.

Il valore sincrono di chiusura del collegamento bipolare o tripolare del sezionatore è: non superiore a 6 mm.

La resistenza del circuito dell'interruttore di isolamento deve soddisfare la seguente tabella

Tensione nominale Resistenza massima del circuito di fase del sezionatore (μΩ) Nota

630A 1250A 1600-2000A

27,5 kV 200 125 75 Esclusi fermacavi

2. Installazione e regolazione dell'interruttore di isolamento

L'interruttore di isolamento di ciascun polo è fissato sulla base orizzontale.

Il meccanismo operativo è posizionato sotto l'alberino rotante del lato attivo dell'interruttore di isolamento, quando l'albero principale azionato dall'interruttore di isolamento e il meccanismo sono in posizione di chiusura, collegare e fissare il tubo del gas dell'acqua con il cerchio a dente. Quando il puntello isolante principale e quello condotto non sono sincronizzati, la vite dentata positiva e negativa può essere regolata per ottenere l'apertura e la chiusura.

L'installazione e la regolazione del sincronismo di chiusura del bipolare o del collegamento dell'interruttore di isolamento, quando i due terminali sopportano la normale tensione della sbarra collettrice, regolano la lunghezza della biella positiva e negativa per soddisfare i requisiti di cui sopra.

Quando l'interruttore di isolamento è in posizione di chiusura, i punti di contatto sul contatto dovrebbero essere tutti a contatto, lo stato migliore per il grado di fissaggio della vite M8 è che la rondella elastica sia appena appiattita e il dito possa oscillare.

3. Installazione e regolazione del coltello di messa a terra del tipo a funzionamento secondario

Quando il coltello dell'interruttore di terra e l'albero principale del meccanismo sono in posizione di chiusura, il tubo dell'acqua e del gas è collegato e fissato tramite l'anello a ingranaggi. Quando l'interruttore di terra è in posizione di chiusura, la posizione del contatto può essere regolata dalla posizione del contatto di terra sul tubo conduttivo. Quando la posizione di chiusura è corretta, serrare nuovamente il dado di fissaggio.

Accettazione e conservazione

1. Una volta che il prodotto arriva a destinazione, l'utente deve collocarlo in un luogo asciutto e ventilato. Non deve essere annullato e deve essere controllato e accettato il prima possibile in base ai seguenti elementi:

Innanzitutto, controllare se sono presenti danni o anomalie sulla superficie esterna della scatola di imballaggio. Una volta completato il controllo dell'aspetto, aprire la scatola di imballaggio ed estrarre il file allegato.

Verificare la completezza della documentazione allegata al prodotto (inclusa bolla di accompagnamento, certificazione del prodotto, istruzioni di installazione, ecc.).

Rimuovere il prodotto e i suoi accessori (fare attenzione a non danneggiare la bottiglia in ceramica del pilastro isolante) e controllarlo.

Controllare se l'aspetto del prodotto è danneggiato e anomalo.

2. Dopo l'accettazione, il prodotto, indipendentemente dal fatto che venga installato e utilizzato immediatamente, dovrà essere conservato nelle seguenti condizioni:

Le parti di attrito dell'interruttore di isolamento devono essere pulite e rivestite con petrolato privo di acidi.

Quando il prodotto rimane in magazzino per un lungo periodo, è necessario controllarlo regolarmente (non più di sei mesi). Se viene rilevata ruggine, lo strato di ruggine deve essere rimosso e rivestito con un inibitore della ruggine.

Istruzioni

1. Prima della messa in funzione, è necessario eseguire un'ispezione completa e senza errori prima della messa in funzione.

Se la dimensione dell'interruttore di isolamento soddisfa i requisiti.

I bulloni di ciascuna parte di collegamento devono essere fissati saldamente, soprattutto con le sbarre collettrici.

Tutti i punti di contatto sul contatto devono essere in contatto.

2. Prestare attenzione ai seguenti elementi dopo la messa in funzione:

In generale, il sezionatore deve essere aperto o chiuso dopo aver interrotto il carico del circuito.

Il sezionatore con lama di terra del tipo a funzionamento secondario, l'interruttore di terra deve essere chiuso dopo che l'interruttore di isolamento è stato completamente aperto; altrimenti, l'operazione di chiusura dell'interruttore di isolamento può essere eseguita dopo che l'interruttore di terra è completamente aperto.

3. Il sezionatore esterno deve essere sottoposto a regolare manutenzione e revisionato regolarmente. Durante la manutenzione è necessario osservare i seguenti punti:

Se il vaso in porcellana dell'interruttore di isolamento è danneggiato, se la colla è allentata.

Quando il sezionatore è in posizione di chiusura, se i punti di contatto sul contatto sono in buon contatto; se la molla del contatto è deformata, se la tensione è cambiata e viene misurata la resistenza del circuito.

Se l'interruttore ausiliario e gli altri componenti del meccanismo sono ben isolati.

Se le condizioni di messa a terra sono buone.

Se le parti rotanti sono flessibili e bloccate oppure no.

Si prega di informare il produttore dei problemi riscontrati durante il funzionamento o la manutenzione.a
