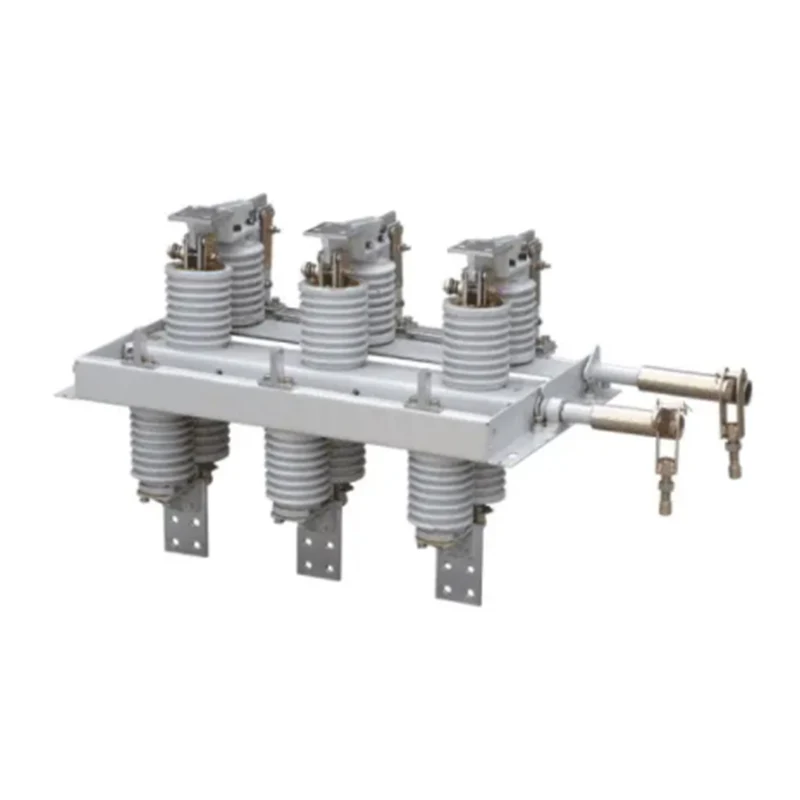

Disconnessione rotativa per alta tensione interna GN30-12

Il dispositivo di disconnessione ad alta tensione rotativo per interni GN30-12 è un nuovo interruttore di isolamento del tipo a coltello rotativo a contatto, la struttura principale è trifase sotto il telaio di base, i due piani successivi, fissano due gruppi di crespa e contatto, ruotando il tocco coltello, per ottenere l'interruttore di chiusura.

Sezionatore rotante ad alta tensione per interni GN30-12 (sezionatore ad alta tensione CA per interni) per tensione nominale 10 kV, sistema di alimentazione trifase CA 50 Hz come tensione senza custodia di carico, l'uso di apparecchi subelettrici.

Disconnettore rotante ad alta tensione per interni GN30-12 per soddisfare le esigenze di diversi sistemi di alimentazione, le prestazioni di progettazione del prodotto sono eccellenti, ingombro ridotto, forte isolamento. Facile da installare la regolazione, le sue prestazioni sono in linea con i requisiti GB1985-89 "Sezionatore CA ad alta tensione e interruttore di messa a terra" per tensione nominale 12KV CA 50Hz e inferiore al sistema di alimentazione interno, come nel caso di tensione senza carico, utilizzo del circuito. Utilizzabile con quadri ad alta tensione, utilizzabile anche da solo.

Le prestazioni di questo prodotto sono in linea con lo standard "Sezionatore CA ad alta tensione e interruttore di messa a terra".

Modello e significato

Condizioni normali di funzionamento e di installazione

L'altitudine non supera i 1000 m;

Temperatura dell'aria ambiente; limite superiore +40°C; limite inferiore -10°C;

Umidità relativa; media giornaliera non superiore al 95%, media mensile massima del 90%;

Intensità dei tiranni non superiore a 8 gradi;

Nessuna sostanza chimica corrosiva ed esplosiva nel luogo;

Non ci sono frequenti forti vibrazioni del luogo.

Parametri tecnici

Dimensioni complessive e di installazione
