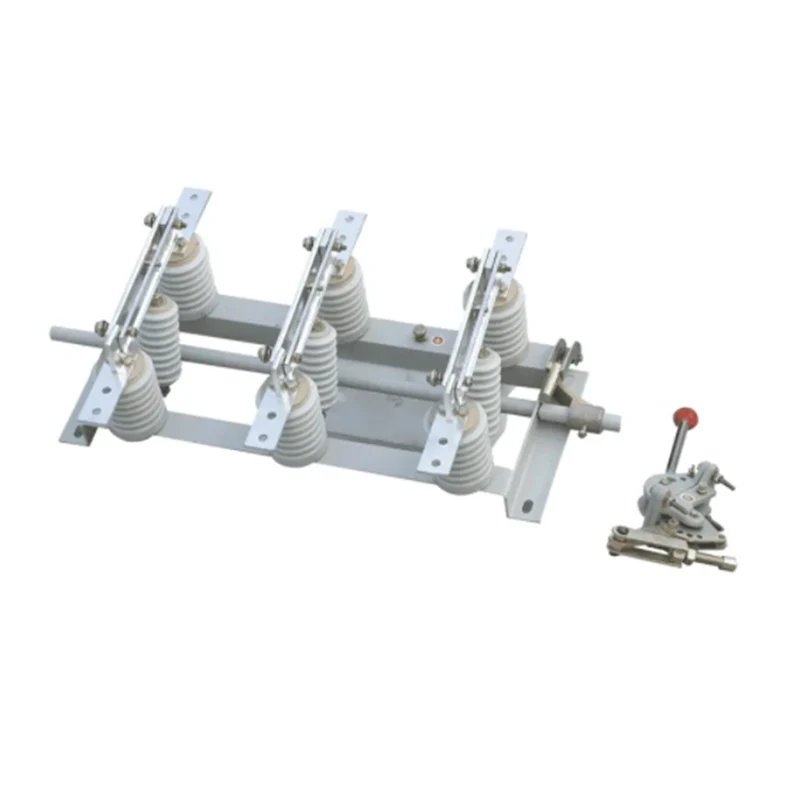

Interruttore di isolamento ad alta tensione per interni GN19-12

L'interruttore di isolamento ad alta tensione per interni GN19-12 (noto anche come fusibile di interruzione CA ad alta tensione per interni) è il dispositivo per interni con tensione nominale 12 kV, CA trifase 60 Hz, utilizzato per interrompere e chiudere il circuito senza carico ma con tensione.

Modello e significato

Condizioni di lavoro e condizioni di installazione normali

Il limite superiore della temperatura ambiente è +40℃, il limite inferiore è -10℃. Nota: conservazione e trasporto a -25℃.

L'altitudine non supera i 1000 m

Umidità relativa: media giornaliera ≤95%, media mensile ≤90%.

Pressione del vapore: il valore medio giornaliero non è superiore a 2,2x10-3Mpa e il valore medio mensile non è superiore a 1,8*10-3Mpa

L'aria ambiente non deve essere inquinata da gas o vapore corrosivi o infiammabili.

Interruttore di isolamento ad alta tensione per interni Le occasioni applicabili non devono presentare forti vibrazioni.

Nota: se non è conforme alle condizioni sopra indicate, consultare il produttore.

Parametro tecnico

Struttura e principio di funzionamento

Le parti conduttive di ciascuna fase dell'interruttore di isolamento ad alta tensione per interni GN19-12 sono fissate sulla base da due isolatori posteriori (per GN19-12C è un isolatore posteriore e un isolante con involucro in porcellana). Installazione parallela trifase, la parte conduttiva è composta dalla lama di contatto, dal contatto statico e dalla sede del contatto (o asta conduttrice). Ciascun coltello di contatto è collegato all'isolatore dell'asta di trazione e l'isolatore dell'asta di trazione è collegato al mandrino montato sulla base. Il mandrino è collegato tramite la maniglia con la biella (l'utente stesso) e il tipo CS6-1 al meccanismo di movimento. Il coltello di contatto è composto da due piastre di rame a forma di fessura. Non solo aumenta l'area di dissipazione del calore del coltello tattile, ma migliora anche la resistenza meccanica della taglierina e migliora la stabilità dinamica dell'interruttore. Un'estremità del coltello di contatto è montata sulla sede di contatto (o sull'asta conduttiva) tramite bulloni. L'altra estremità è collegata al sistema di contatto statico e la pressione di contatto del coltello di contatto viene mantenuta dalle molle su entrambe le estremità. GN19-12/1000 e 1250 sono installati con piastre bloccate magneticamente e lo scopo di aggiungere una piastra di bloccaggio magnetico è quello di migliorare l'attrattiva tra le due scanalature quando passa una grande corrente di cortocircuito. Ciò significa che la pressione di contatto nel punto di contatto aumenta, migliorando così la stabilità termica dinamica dell'interruttore. L'isolatore GN19-10/400A e GN19-12/630 ha una bassa corrente passante, quindi non è necessario aggiungere una piastra di bloccaggio magnetico.

Gruppo base: costituito da base, albero principale, limitatore, anello di arresto e altri componenti. Il limitatore viene utilizzato principalmente per garantire che il coltello di contatto conduttivo raggiunga la posizione terminale desiderata durante la chiusura e l'apertura.a

Installazione e regolazione

Preparazione pre-installazione

1. Aprire la scatola di imballaggio e verificare se i pezzi di ricambio del prodotto e la documentazione tecnica di accompagnamento sono completi secondo la bolla di accompagnamento. Controllare se il prodotto è danneggiato durante il trasporto e lo stoccaggio.

2. Eliminare polvere e sporco all'interno del prodotto. Pulisci attentamente l'isolante in porcellana e la superficie di messa a terra del telaio.

3. Applicare vaselina industriale su tutte le parti meccaniche di attrito.

4. L'interruttore di isolamento ad alta tensione per interni e il meccanismo manuale possono essere installati verticalmente o orizzontalmente nell'armadio con apertura o sulla parete. Fare riferimento a diverse illustrazioni tipiche di installazione 7, 8, 9, 10.

5. L'altezza di installazione dell'interruttore di isolamento è generalmente di 2,6~6 metri (dall'albero dell'interruttore al suolo). La distanza dal fulcro della maniglia al suolo è di 1~1,3 metri.

L'angolo di rotazione del meccanismo manuale dopo l'installazione deve essere abbinato all'angolo di rotazione del mandrino quando l'interruttore di isolamento GN19-12 è acceso/spento. Il processo di aggiustamento viene effettuato nei seguenti modi:

5a. La biella che collega l'interruttore di isolamento ad alta tensione per interni e il meccanismo manuale è composta dal pezzo di collegamento e dal tubo da 3/4 del gas (fornito dall'utente). Entrambe le estremità dell'asta sono collegate al pezzo di collegamento. Un'estremità del pezzo di collegamento può regolare la lunghezza della biella tramite bulloni e la lunghezza del tubo è determinata dalla posizione del meccanismo manuale e dell'interruttore di isolamento. Se il braccio del meccanismo manuale non è sullo stesso piano del braccio dell'albero principale dell'interruttore di isolamento, la biella può essere piegata in modo che l'interruttore e il meccanismo possano essere collegati correttamente e la lunghezza del bullone può anche essere regolato.

5b. Determinare l'angolo iniziale dell'albero principale dell'interruttore di isolamento ad alta tensione per interni in base ai requisiti di regolazione. Quindi forare il perno di posizionamento e fissare la pedivella.

5c. La posizione dall'apertura alla chiusura del meccanismo manuale è compatibile con la posizione di inizio e fine dell'arresto dell'interruttore di isolamento ad alta tensione per interni, che può essere regolato tramite diversi fori di collegamento nella piastra settoriale nel meccanismo manuale.

6. 3~6 operazioni dopo la regolazione dell'interruttore di isolamento, non è consentito che rimanga bloccato o altri fenomeni anomali che ne impediscano il funzionamento.

7. Quando la maniglia del meccanismo manuale è rivolta verso l'alto durante il funzionamento, l'interruttore di isolamento ad alta tensione per interni deve essere in posizione di chiusura e deve essere in posizione di apertura quando la maniglia è verso il basso. Nella posizione di apertura-chiusura, il perno di posizionamento del meccanismo dovrebbe bloccare la maniglia in modo affidabile per evitare operazioni errate.

8. Dopo che l'interruttore di isolamento ad alta tensione per interni è spento, la distanza più breve tra la stessa interruzione del polo non deve essere inferiore a 150 mm.

9. Quando l'azione dell'interruttore ausiliario non soddisfa i requisiti, la posizione del foro nel braccio di collegamento può essere regolata in modo che il contatto dell'interruttore ausiliario possa essere chiuso con precisione. Anche se il meccanismo manuale raggiunge la posizione di apertura, il contatto di apertura normale dell'interruttore ausiliario dovrebbe essere in posizione di chiusura.

10. L'interruttore ausiliario indica che il segnale di apertura-chiusura dell'interruttore di isolamento ad alta tensione per interni deve essere inviato dopo che la lama ha superato il 75% della sua corsa completa. Il segnale che indica la chiusura del sezionatore deve essere dato dopo il contatto del coltello del sezionatore con il contatto.

11. Il contatto di terra deve essere buono e la resistenza del circuito di terra non deve superare i 3 ohm.

12. Il contatto tra il terminale e la sbarra deve essere buono e affidabile. Evitare che l'interruttore di isolamento ad alta tensione per interni sia soggetto a forze meccaniche provenienti dal bus.

13. La profondità di inserimento delle viti che fissano l'interruttore alla parete non deve essere inferiore a quanto segue: Muro di mattoni: 90 mm, Cemento: 76 mm

14. Il contatto tra la lama di contatto e il contatto statico dovrebbe essere buono. La pressione positiva della molla di pressione sulla superficie di contatto dovrebbe raggiungere i seguenti valori:

Uso e manutenzione

L'interruttore di isolamento ad alta tensione per interni deve essere sottoposto a manutenzione quando il circuito e l'alimentazione sono interrotti, ovvero non sono alimentati.

Dopo aver aperto l'interruttore di isolamento ad alta tensione per interni, il perno dell'albero collegato al meccanismo deve essere inserito nel foro sul telaio per bloccare il perno e garantire la sicurezza assoluta.

Durante l'ispezione controllare nel dettaglio se le molecole dell'isolante sono danneggiate e verificare se il contatto è buono.

Riparare i contatti bruciati, rimuovere lo sporco, in particolare le parti conduttive dei contatti e le superfici isolanti. Dopo l'ispezione, applicare vaselina industriale sulle superfici di contatto.

Controllare se il fissaggio è saldo e controllare se la messa a terra è buona. (La vite di terra non deve allentarsi e c'è ruggine sul contatto.)

È necessario sostituire il contatto, la lama di contatto con gravi danni e la deformazione residua della molla di pressione prima di poterli utilizzare.

Dopo aver completato tutta la manutenzione e l'installazione, dovranno essere eseguiti diversi test di apertura e chiusura. Se non è corretto, dovrà essere regolato nuovamente fino a quando non sarà normale prima di poter essere messo in funzione.

Ruotare la parte di attrito nel meccanismo e ricoprirla con petrolato industriale.

Dimensioni d'ingombro e di installazione

GN19-12(c)Interruttore di isolamento ad alta tensione per interni ad alta tensione Unità interna: mm
