Quando si progetta o si mantiene un sistema di distribuzione elettrica, una delle decisioni fondamentali è selezionare il giusto dispositivo di protezione del circuito. Due degli interruttori a bassa tensione più comuni sono l'interruttore automatico in miniatura (MCB) e l'interruttore automatico scatolato (MCCB). Sebbene entrambi servano allo stesso scopo di base, ovvero proteggere cavi e apparecchiature dalle sovracorrenti, sono progettati per scale di applicazione molto diverse.
Scegliere quello sbagliato può comportare costi inutili, protezione inadeguata o addirittura rischi per la sicurezza. In questa guida analizziamo le differenze tecniche, gli scenari applicativi e i criteri di selezione per aiutarti a prendere una decisione informata.

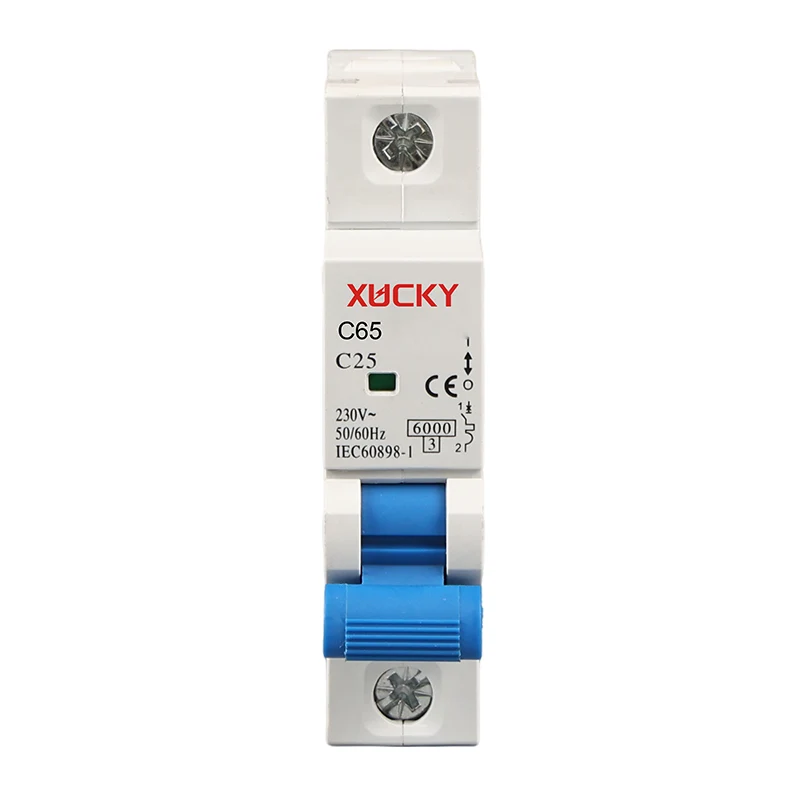

Un interruttore automatico miniaturizzato (MCB)è un dispositivo magnetotermico progettato per proteggere i circuiti a bassa corrente. Viene tipicamente utilizzato in applicazioni residenziali, commerciali e dell'industria leggera.
Corrente nominale (In): Fino a 125 A (comunemente 63 A o meno).
Potere di interruzione (Icn): Solitamente fino a 10kA o 15kA (sufficienti per ambienti domestici).
Standard: IEC 60898-1 (per installazioni domestiche e simili) e IEC 60947-2 (per uso industriale).
Costruzione: Impostazioni termiche e magnetiche fisse; sganciatori non intercambiabili.
Misurare:Compatto, tipicamente larghezze di 1-4 moduli (18 mm per polo) su guida DIN.
Gli MCB sono progettati per proteggere dasovraccarichi(sovracorrenti lente e prolungate) tramite una striscia bimetallica ecortocircuiti(elevate correnti istantanee) tramite un solenoide elettromagnetico. Non sono regolabili sul campo e sono destinati a circuiti derivati finali.
A Interruttore automatico scatolato (MCCB)è un dispositivo più grande e robusto in grado di gestire correnti più elevate e fornire una protezione più sofisticata. È il cavallo di battaglia della distribuzione di energia industriale e commerciale.
Corrente nominale (In):Tipicamente da 15 A fino a 2500 A o più.
Potere di interruzione (Icu):Possono variare da 18 kA a 200 kA, rendendoli adatti per luoghi ad alto guasto come sottostazioni o impianti industriali pesanti.
Standard:IEC 60947-2 (apparecchi di manovra e controllo a bassa tensione).
Costruzione:Spesso caratteristichesganciatori intercambiabili(magnetotermici o elettronici) regolabili in corrente e temporizzati.
Misurare:Telai di dimensioni maggiori, solitamente montati su una base o in un quadro.
Offerta MCCBimpostazioni di protezione regolabili, rendendoli ideali per i circuiti di alimentazione in cui il coordinamento con i dispositivi a valle è fondamentale. Gli sganciatori elettronici possono fornire funzioni avanzate come protezione dai guasti a terra, interblocco selettivo di zona e capacità di comunicazione.

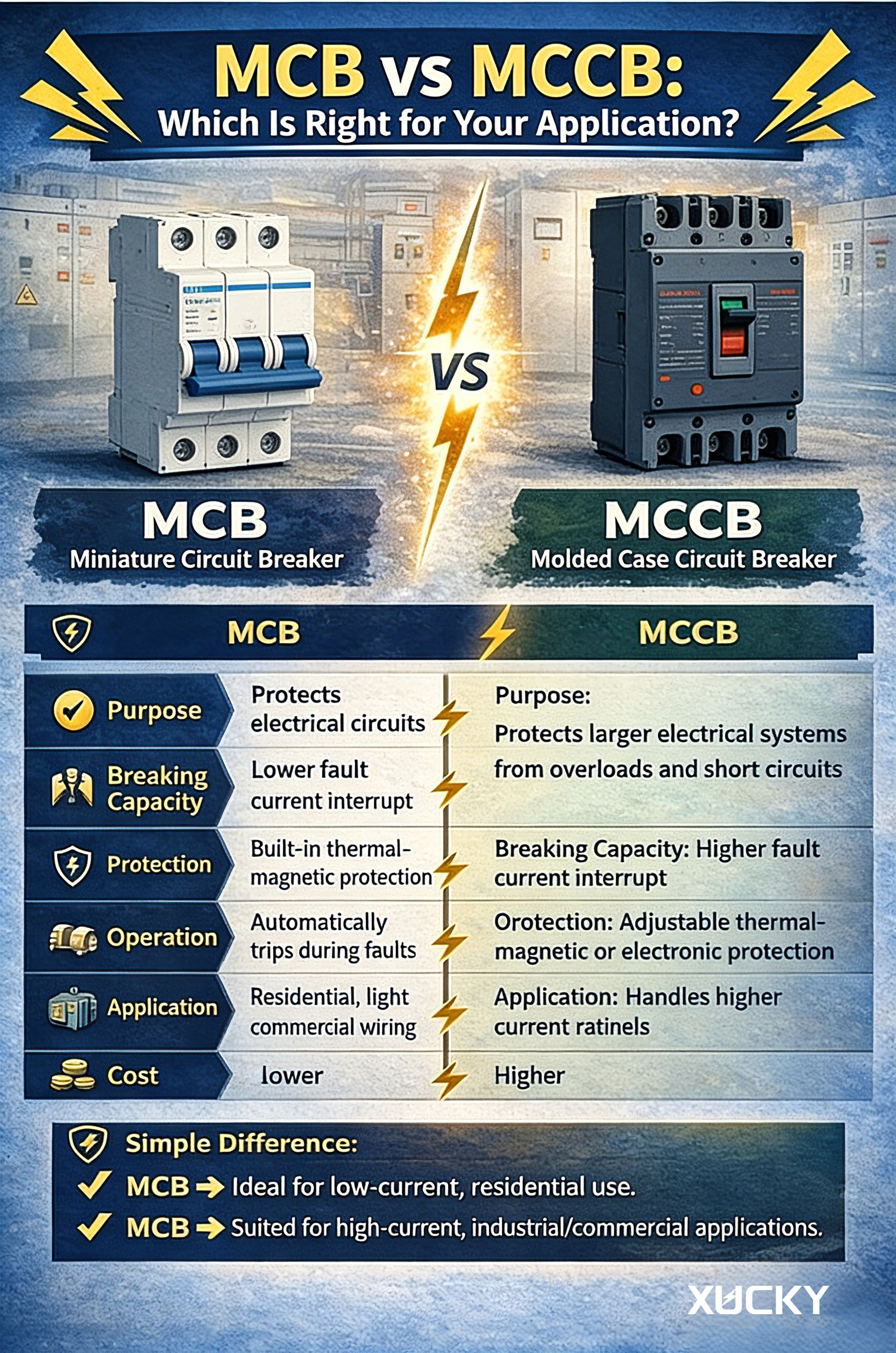

| Caratteristica | MCB | MCCB |
| Intervallo di corrente nominale | Fino a 125A | Da 10 A a 2500 A+ |
| Capacità di interruzione | ≤ 25kA (tipico) | Fino a 200kA |
| Unità di viaggio | Fisso (magnetico-termico) | Fissi o intercambiabili (magnetotermici o elettronici) |
| Adattabilità | Nessuno | Sì (corrente, ritardo) |
| Applicazione | Circuiti derivati finali, illuminazione, prese | Alimentatori, quadri principali, attrezzature pesanti |
| Montaggio | Guida DIN | Base fissa o plug-in |
| Conteggio tipico dei poli | 1P, 2P, 3P, 4P | 3P, 4P (anche 2P per cornici più piccole) |
| Certificazione | IEC 60898-1, IEC 60947-2 | CEI 60947-2 |
La decisione tra MCB e MCCB dipende da tre fattori principali:domanda attuale, livello di guasto e necessità di aggiustamento.
Quando scegliere MCB
Edifici Residenziali e Piccoli Commerciali:Circuiti di illuminazione, prese di corrente, piccoli elettrodomestici. Le correnti raramente superano i 63 A e i livelli di guasto sono bassi.
Quadri di sub-distribuzione:Protezione dei circuiti finali a valle di un MCCB o di un interruttore principale.
Pannelli su guida DIN:Dove lo spazio è poco e serve modularità.
Progetti sensibili ai costi:Gli MCB sono significativamente più economici degli MCCB.
Quando scegliere MCCB
Impianti Industriali:Motori, pompe, compressori, saldatrici: apparecchiature con elevate correnti di spunto e maggiore capacità di guasto.
Centralini principali:Come principale dispositivo di protezione in entrata per un edificio o un pannello di grandi dimensioni.
Circuiti di alimentazione:Distribuire l'energia ai sottopannelli dove coordinamento e selettività sono essenziali.
Posizioni con corrente di guasto elevata:Vicino a trasformatori o generatori dove le correnti di cortocircuito superano i 10kA.
Esigenze di aggiustabilità:Quando è necessario ottimizzare le impostazioni di protezione per far fronte a carichi variabili o per ottenere un coordinamento selettivo.
A. Potere di interruzione (Icu / Icn)
Assicurarsi sempre che il potere di interruzione dell'interruttore superi la corrente di cortocircuito prevista nel punto di installazione. Ad esempio, se un pannello ha un livello di guasto di 25 kA, un MCB standard valutato a 10 kA fallirebbe in modo catastrofico. In questi casi, utilizzare un MCCB o un MCB limitatore di corrente con rating più elevato.
B. Selettività (discriminazione)
Quando gli interruttori sono collegati in serie (ad esempio, MCCB che alimenta MCB), è necessario garantire che un guasto a valle faccia scattare solo l'interruttore più vicino. Gli MCCB con ritardi temporali regolabili consentono di ottenere facilmente questa "selettività", mentre gli MCB sono istantanei e potrebbero non coordinarsi con i dispositivi a monte senza un'attenta selezione.
C. Declassamento della temperatura
Sia gli MCB che gli MCCB sono influenzati dalla temperatura ambiente. I loro elementi termici sono calibrati a 30°C o 40°C. Se installati in un ambiente caldo, potrebbero scattare prima del previsto o richiedere un declassamento. Consultare i dati del produttore (comeXUCKYschede tecniche) per i fattori correttivi.D. Tipo di carico I carichi altamente induttivi (motori, trasformatori) possono richiedere interruttori automatici di tipo C o D per evitare scatti intempestivi durante l'avvio. Gli interruttori automatici con sganciatori elettronici possono essere programmati per la protezione del motore con specifiche curve tempo-corrente.
MCBè un componente usa e getta a basso costo. Se fallisce, lo sostituisci. Non è progettato per la riparazione.
MCCBè un investimento significativo. Spesso viene fornito con parti sostituibili (scivoli d'arco, contatti, sganciatori) e può essere sottoposto a manutenzione per decenni. Gli MCCB elettronici aggiungono funzionalità di monitoraggio che riducono i tempi di inattività e migliorano la gestione dell'energia.
Per un piccolo ufficio, gli MCB sono perfetti. Per uno stabilimento con linee di produzione critiche, il costo aggiuntivo degli MCCB è giustificato dalla loro robustezza e adattabilità.
| Se il tuo circuito... | Scegliere |
| È un'illuminazione o una presa di corrente in una casa | MCB |
| Ha corrente < 63 A e livello di guasto < 6 kA | MCB |
| È un alimentatore per un sottopannello in un edificio commerciale | MCCB (o MCB ad alta corrente se <125 A) |
| Alimenta un motore di grandi dimensioni (30 kW+) | MCCB |
| Richiede impostazioni di protezione regolabili | MCCB |
| È la principale fornitura in entrata per una fabbrica | MCCB |
| Richiede la comunicazione con un BMS | MCCB con sganciatore elettronico |
AXUCKY, produciamo sia interruttori automatici che MCCB secondo i più elevati standard internazionali (IEC 60898-1, IEC 60947-2). La nostra gamma comprende:
Serie XUCKY MCB: Curve da 1P a 4P, 6A-63A, B/C/D, potere di interruzione 6kA/10kA: ideale per circuiti finali residenziali e commerciali.
Serie XUCKY MCCB:Sganciatori magnetotermici ed elettronici da 16 A a 1600 A, potere di interruzione fino a 100 kA, progettati per applicazioni industriali e di distribuzione principale.
Ti aiutiamo a selezionare il martello giusto per la tua applicazione specifica, garantendo sicurezza, affidabilità ed efficienza dei costi. Contattaci per supporto tecnico o un preventivo.
