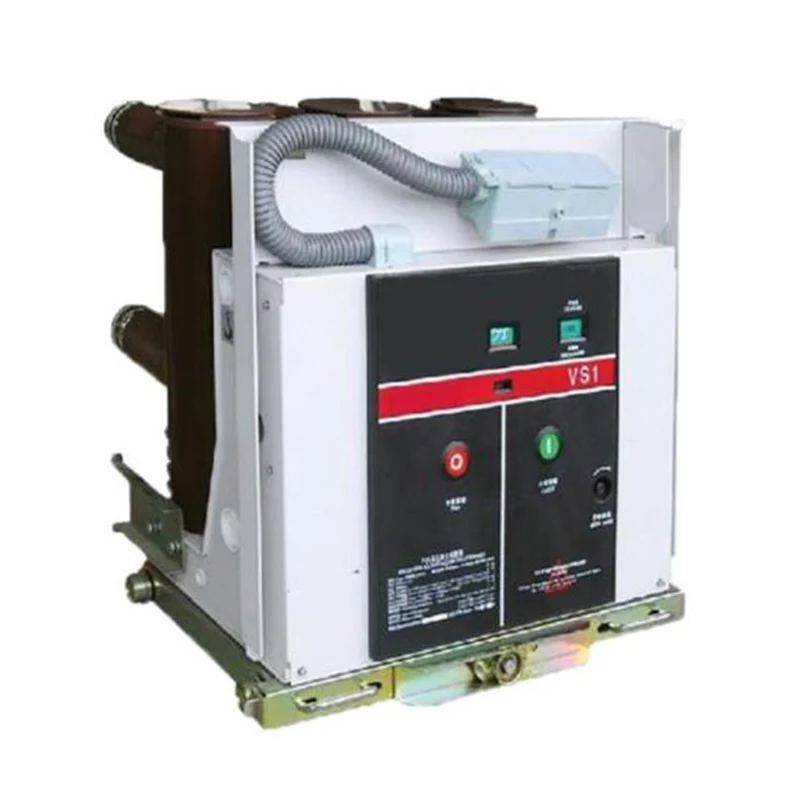

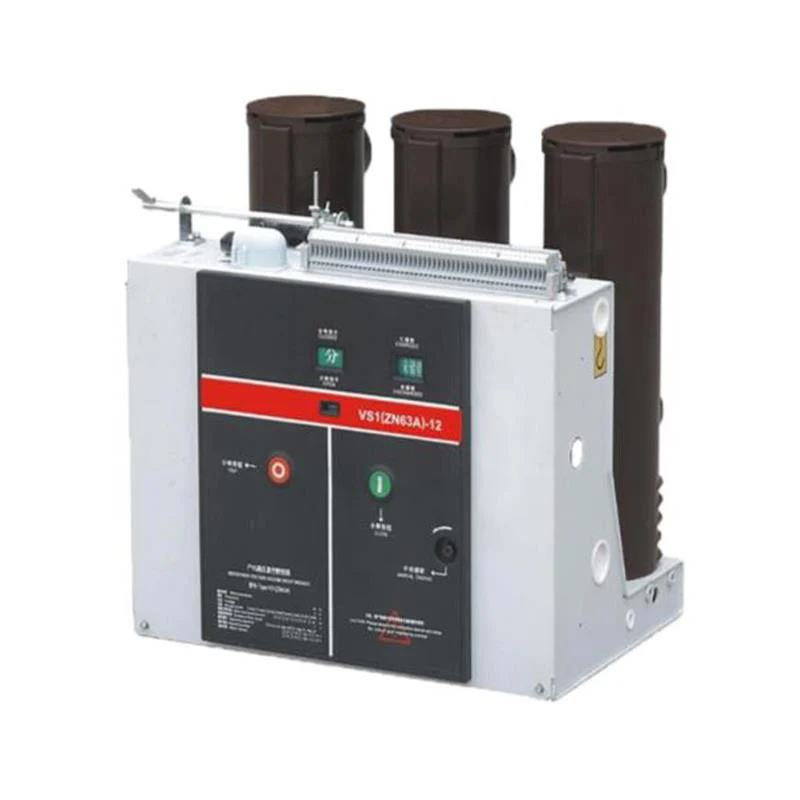

Interruttore automatico sotto vuoto ad alta tensione per interni ZN63A-12

L'interruttore automatico in vuoto ad alta tensione per interni ZN63A-12 è un'apparecchiatura per interni con CA trifase a 50 Hz e tensione nominale di 12 kV, che può essere utilizzata per il controllo e la protezione di impianti elettrici in imprese industriali e minerarie, centrali elettriche e sottostazioni ed è adatto per luoghi operativi frequenti.

L'interruttore automatico sotto vuoto può essere azionato frequentemente e ha la capacità di interrompersi e richiudersi più volte. Il prodotto è progettato come struttura di assemblaggio anteriore-posteriore, non solo può essere utilizzato come unità di installazione fissa, ma può anche essere utilizzato come unità per carretto a mano grazie all'attrezzatura del telaio e ha una funzione di interblocco affidabile.

L'interruttore ZN63A 12KV soddisfa gli standard: GB/T1984 e JB/T3855.

L'interruttore automatico in vuoto ad alta tensione per interni ZN63A-12 prodotto da TAIXI Electric è l'interruttore automatico in vuoto ad alta tensione per interni VS1 di quinta generazione. Ha una funzione di interblocco affidabile e può essere utilizzato frequentemente. Ha la capacità di rompersi e richiudersi più volte. L'interruttore automatico in vuoto ad alta tensione per interni è composto dal meccanismo di comando e dalla camera di estinzione dell'arco, che può essere utilizzata come unità di installazione fissa o come carrello separato dotato di carrello a telaio.

Modello e significato

Condizioni di lavoro

1. Temperatura dell'aria ambiente: -15~+40℃

2. Altitudine: ≤2000m

3. Umidità: valore medio giornaliero ≤95%, valore medio mensile ≤90%;

4. Pressione del vapore acqueo: valore medio giornaliero ≤2,2kPa; Valore medio mensile ≤1,8kPa

5. Gli shock esterni e i terremoti potrebbero essere trascurati

6. Non operare in luoghi soggetti a polvere, smog, gas corrosivi/infiammabili, vapori e inquinamento salino.

Specifica tecnica

1. Specifica principale e parametro tecnico

2. Parametri meccanici dell'interruttore automatico sotto vuoto ad alta tensione per interni dopo il montaggio e la regolazione

3. Parametri tecnici delle bobine di apertura e chiusura

4. Parametri tecnici del motore di accumulo dell'energia

Il motore di accumulo dell'energia adotta un motore CC a magnete permanente, la tensione operativa consente l'alimentazione CA e CC

Struttura e caratteristiche del prodotto

1. Ampolla in vuoto

L'interruttore automatico da 12 KV è dotato di un'ampolla sottovuoto in ceramica o vetro con tenuta intermedia, utilizza materiale di contatto in rame-cromo, struttura del contatto del campo magnetico a forma di tazza, il tasso di usura elettrica del contatto è ridotto, la vita elettrica è lunga e la tensione di resistenza il livello di contatto è elevato, la rigidità dielettrica stabile, la velocità di recupero dell'arco è elevata, il livello di intercettazione è basso e la capacità di interruzione del cavo è elevata.

2. Struttura generale

La struttura complessiva dell'interruttore sotto vuoto ad alta tensione per interni adotta il meccanismo di funzionamento e la disposizione anteriore-posteriore della camera di estinzione dell'arco. La parte del circuito principale è per la struttura a pavimento trifase. L'ampolla in vuoto è installata verticalmente in un tubo isolante tubolare. Il cilindro isolante è realizzato in resina epossidica e viene colato mediante il processo APG, quindi è particolarmente resistente allo scorrimento. Questo design strutturale riduce notevolmente l'accumulo di polvere sulla superficie della camera di estinzione dell'arco, non solo può impedire che l'ampolla sottovuoto venga danneggiata da fattori esterni, ma può anche garantire un'elevata resistenza all'effetto della tensione anche in ambienti di calore umido e grave inquinamento.

Percorso della corrente del circuito principale quando l'interruttore automatico da 12 KV è in posizione di chiusura:

La sede di uscita superiore 28 è fissata alla staffa superiore 27 della camera di estinzione dell'arco al contatto statico all'interno della camera di estinzione dell'arco a vuoto, attraverso il contatto mobile e la relativa clip conduttiva collegata, ed è dolcemente collegata alla staffa inferiore 30 e la sede di uscita inferiore 32 . Il funzionamento dell'interruttore sottovuoto ad alta tensione per interni e il contatto dei contatti vengono eseguiti dall'asta isolante 34 e dalla molla a tazza interna 33 attraverso il sistema di bielle dell'interruttore sottovuoto ad alta tensione per interni.

L'interruttore è dotato di un coperchio del cilindro isolante antipolvere ad ogni livello di corrente. Non è necessario rimuovere la corrente nominale pari o inferiore a 1250 A durante l'uso effettivo e deve essere rimossa quando la corrente nominale è pari o superiore a 1600 A.

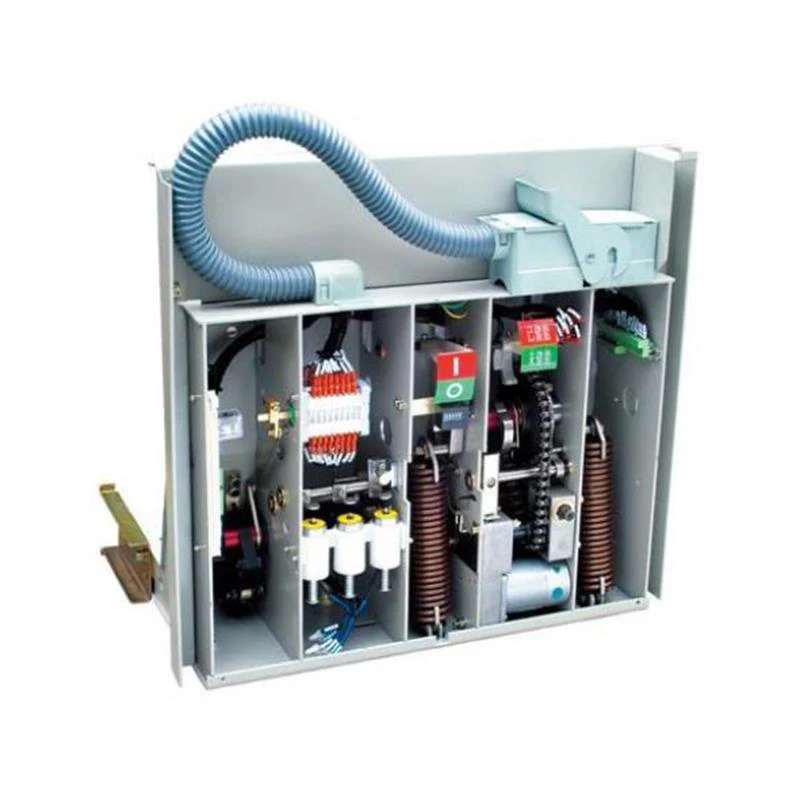

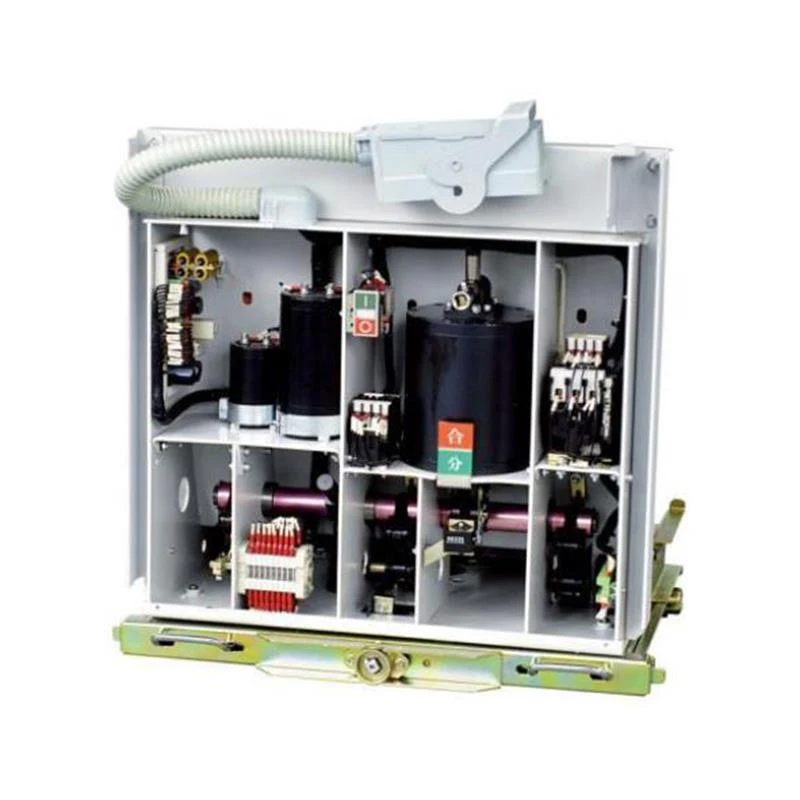

3. Meccanismo di funzionamento

Il meccanismo operativo è un meccanismo operativo ad accumulo di energia a molla disposto su piani, che ha una funzione di accumulo di energia manuale e una funzione di accumulo di energia elettrica. Il meccanismo di manovra è posizionato nella scatola del meccanismo davanti alla camera di estinzione dell'arco. La scatola del meccanismo dell'interruttore automatico da 12 KV viene utilizzata contemporaneamente come telaio del meccanismo di comando. La scatola del meccanismo è divisa in quattro pannelli divisori centrali in cinque spazi di assemblaggio, durante i quali vengono installate rispettivamente le parti di accumulo e di accumulo dell'energia, la parte di trasmissione, la parte di sgancio e la parte di buffer. La parte anteriore è dotata di giunto, pulsante ON-OFF, foro per l'operazione manuale di accumulo dell'energia, indicatore dello stato di stoccaggio della molla e indicatore ON-OFF. In questo modo, la camera di estinzione dell'arco e il meccanismo costituiscono un tutt'uno per rendere i due più coerenti, ridurre il collegamento di trasmissione intermedio non necessario, ridurre il consumo di energia e il rumore e rendere più affidabile la funzione dell'interruttore automatico da 12 KV.

4. L'interruttore automatico da 12 KV presenta i vantaggi di una lunga durata, manutenzione semplice, assenza di inquinamento, assenza di rischio di esplosione, bassa rumorosità e simili ed è più adatto rispetto a condizioni operative frequenti e altre condizioni di lavoro difficili. L'interruttore automatico da 12 KV può essere caricato in un quadro di tipo carretto, utilizzato anche per quadri fissi.

Principio di funzionamento

1. Principio di estinzione dell'arco

L'interruttore da 12KV utilizza una camera di estinzione dell'arco con vuoto e mezzo isolante e ha un grado di vuoto molto elevato. Quando i contatti mobili e statici vengono separati elettricamente sotto l'azione del meccanismo di comando, l'arco verrà generato tra i contatti. Grazie alla speciale struttura del contatto, nella fessura del contatto viene generato anche un campo elettromagnetico adeguato, che favorisce la diffusione dell'arco e distribuisce uniformemente l'arco sulla superficie del contatto da bruciare per mantenere una bassa tensione dell'arco. Quando la corrente è naturalmente nulla, ioni residui, elettroni e vapori metallici possono ricombinarsi o condensarsi sulla superficie del contatto e sullo schermo nel tempo dei microsecondi, in modo che venga recuperata la rigidità dielettrica della frattura della camera di estinzione dell'arco rapidamente, estinguere l'arco e ottenere la rottura.

2. Accumulo di energia

L'energia necessaria per chiudere l'interruttore sotto vuoto ad alta tensione per interni è fornita dall'accumulo di energia della molla di chiusura. L'accumulo di energia può essere effettuato tramite un motore di azionamento esterno o manualmente tramite la maniglia di accumulo dell'energia.

Operazione di accumulo di energia: la coppia di uscita elettrica del motore di accumulo di energia fissato sul telaio è azionata dal cuscinetto unidirezionale dell'albero di uscita del motore, oppure la maniglia di stoccaggio viene inserita nel foro di accumulo di energia manuale per agitare in senso orario e la ruota dentata viene ruotato attraverso l'ingranaggio a vite senza fine e la vite senza fine. Quindi, la ruota della catena viene guidata dalla catena per ruotare. Quando il pignone ruota, il cursore sulla ruota motrice del perno dell'ingranaggio fa ruotare l'albero di accumulo dell'energia.

E attraverso la molla di chiusura della tensione dei due bracci laterali per l'accumulo di energia. Quando viene raggiunta la posizione di accumulo dell'energia, la barra limite sul telaio preme verso il basso il cursore, in modo che l'albero di accumulo dell'energia venga scollegato dal sistema di trasmissione della ruota dentata e l'energia di accumulo mantenga la ruota a trattenere il rullo. Allo stesso tempo, la posizione di accumulo di energia viene mantenuta e l'indicatore di accumulo di energia viene acceso dal pannello di chiamata sull'albero di accumulo di energia. Viene visualizzato il contrassegno di accumulo di energia e l'interruttore di corsa viene attivato per interrompere l'alimentazione del motore di accumulo di energia. In questo momento l'interruttore automatico sotto vuoto ad alta tensione interno è in preparazione per la chiusura.

3. Operazione di chiusura

Dopo che il meccanismo ha immagazzinato energia, se viene ricevuto il segnale di chiusura, il solenoide di chiusura agirà o premerà il pulsante di chiusura per mantenere in rotazione l'albero di accumulo dell'energia, azionare le pinzette per rilasciare il rullo, rilasciare l'accumulo di energia e la molla di chiusura rilascia energia, in modo che l'albero di accumulo dell'energia e la camma sull'albero ruotino in senso orario. Ruotando il braccio, la piastra di trasmissione aziona l'asta di trazione isolata per portare il contatto mobile in posizione di chiusura e comprime la molla di contatto per mantenere la pressione di contatto richiesta per il contatto.

Una volta completata l'operazione di chiusura, la posizione chiusa viene mantenuta dal telo di chiusura e dal semialbero. Allo stesso tempo, l'indicatore di accumulo di energia, l'interruttore della corsa di accumulo di energia viene ripristinato, il circuito di alimentazione del motore è collegato e la scheda indicatore ON-OFF visualizza il segno "chiuso", se l'alimentazione esterna è attiva, entra nuovamente lo stato di accumulo dell'energia.

Nota: quando l'interruttore automatico da 12 KV è nello stato di chiusura o è selezionato il dispositivo di blocco e l'alimentazione esterna e l'interruttore automatico da 12 KV di tipo carretto non sono collegati durante il processo di propulsione, l'operazione di chiusura non può essere eseguita.

4. Operazione di apertura

Una volta completata la manovra di chiusura, una volta ricevuto il segnale di apertura o premuto il pulsante di apertura, interviene l'elettromagnete di sgancio di apertura o l'elettromagnete di sgancio per sovracorrente, in modo da allentare la restrizione del semialbero sul freno di chiusura. I contatti statici e dinamici della camera di estinzione dell'arco vengono separati dall'energia immagazzinata nelle molle di contatto e nell'apertura, e l'operazione viene eseguita. Nel processo di apertura post, il buffer idraulico assorbe l'energia rimanente durante il processo di apertura e limita la posizione di apertura.

La piastra dell'indicatore on-off mostra il segno "Aperto", allo stesso tempo il contatore viene tirato per realizzare il conteggio del contatore, l'interruttore ausiliario principale viene commutato dal collegamento dell'azionamento.

Protezione dall'interblocco degli errori

1. Una volta completata l'operazione di chiusura dell'interruttore automatico sotto vuoto ad alta tensione per interni, la piastra piegante ad incastro di chiusura si abbassa per piegare la piastra piegante di chiusura e trattenere la piastra piegante di chiusura sull'albero e l'interruttore non può essere chiuso nuovamente quando l'interruttore è non aperto.

2. Dopo aver chiuso l'interruttore, se il segnale elettrico di chiusura non viene rimosso in tempo, il circuito di controllo interno anti-scatto dell'interruttore sottovuoto ad alta tensione per interni interromperà il circuito di chiusura per impedire richiusure multiple. 3. Quando l'interruttore automatico del tipo a carretto a mano non ha raggiunto la posizione sperimentale o la posizione di lavoro, la piastra di piegatura ad incastro aggancia il perno durante il viaggio di chiusura e l'interruttore automatico sotto vuoto ad alta tensione interno non verrà chiuso per impedire all'interruttore automatico di entrare nel area di carico nello stato di chiusura.

4. Dopo che l'interruttore automatico sotto vuoto ad alta tensione per interni del tipo a carretto è stato chiuso nella posizione di lavoro o in posizione di prova, il meccanismo di blocco del rullo bloccherà la piastra e il carretto non sarà in grado di muoversi per impedire l'estrazione o la spinta della zona di carico lo stato di chiusura.

5. Se è selezionata la serratura di chiusura elettrica, l'operazione di chiusura manuale viene impedita quando l'alimentazione di controllo secondaria è attiva.

Nota: il consumo energetico in chiusura è di 4,5 W e può essere utilizzato normalmente a 0,8-1,1 volte la tensione nominale.

Installazione, uso e manutenzione

■ Installazione:

1. L'interruttore da 12KV può essere installato sia come unità fissa che come unità carrello con telaio.

2. Quando si solleva l'interruttore, il gancio deve essere appeso al foro di sollevamento sull'interruttore sotto vuoto ad alta tensione interno. Durante lo spostamento, i bracci di contatto superiori e inferiori non devono essere soggetti a forza, allo stesso tempo l'interruttore non deve essere sottoposto a forti vibrazioni d'urto.

3. L'interruttore automatico da 12 KV dovrebbe cooperare con l'armadio, cooperare e funzionare.

UN. I bulloni di collegamento tra l'ingresso e l'uscita degli interruttori automatici fissi e il bus del circuito principale devono essere serrati per garantire un buon contatto.

B. L'interruttore automatico sotto vuoto ad alta tensione per interni del tipo a carretto viene spinto nell'armadio con lo speciale carrello di trasporto. Quando l'interruttore entra nella posizione di test/isolamento, la piastra di bloccaggio del telaio e il corpo dell'armadio devono essere ben abbinati.

C. Inserire l'apposita maniglia nel foro di azionamento del telaio e ruotare in senso orario per avanzare e in senso antiorario per uscire. L'interruttore da 12KV può essere spinto o uscito solo nell'apertura. La corsa di propulsione del carrello dell'interruttore è di 200 mm.

D. L'interruttore automatico da 12KV di tipo carretto può eseguire l'operazione di apertura e chiusura solo nella posizione di prova e nella posizione di lavoro. Quando è in stato di chiusura, il carrello dell'interruttore non può essere spostato.

4. Collegare correttamente il circuito di controllo, lo schema del circuito interno dell'interruttore automatico sotto vuoto ad alta tensione per interni (vedere dalla Figura 5 alla Figura 8 per i dettagli).

■ Utilizzare:

Operazione di stoccaggio dell'energia

UN. Accumulo manuale di energia: inserire la maniglia dedicata per l'accumulo di energia nel foro di funzionamento per l'accumulo manuale di energia in senso orario. Una volta installato l'accumulo di energia, l'indicatore di accumulo dell'energia mostra che ha immagazzinato energia.

B. Accumulo di energia motorizzato: accendere la potenza operativa del motore di accumulo di energia e il motore immagazzinerà automaticamente l'energia. Una volta posizionato l'accumulo di energia, il circuito di accumulo dell'energia del motore viene automaticamente interrotto e l'indicazione dell'accumulo di energia mostra che ha immagazzinato energia.

2. Dopo aver chiuso e aperto l'interruttore, una volta completato l'accumulo di energia, premere manualmente il pulsante "Chiudi" o accendere l'alimentazione di controllo per far funzionare il solenoide di chiusura, ovvero è possibile realizzare la chiusura; quando l'interruttore è aperto, premere manualmente "Interruttore". L'apertura del solenoide del cancello secondario può essere ottenuta premendo un pulsante o accendendo l'alimentazione di controllo.

3. L'operatore deve comprendere la struttura dell'interruttore automatico sotto vuoto ad alta tensione per interni, leggere attentamente le istruzioni del prodotto e utilizzarlo correttamente come specificato.

■ Manutenzione:

1. A causa dell'uso del dispositivo di interruzione sotto vuoto per l'interruttore automatico sotto vuoto ad alta tensione per interni, vengono utilizzati cuscinetti scorrevoli speciali e grassi a lunga azione, quindi il corpo principale dell'interruttore automatico non richiede manutenzione in normali condizioni d'uso, ma a causa della differenza nell'ambiente di utilizzo, il prodotto deve comunque essere in funzione. Eseguire regolarmente la seguente manutenzione.

UN. La polvere e lo sporco sulla superficie dell'interruttore da 12KV vengono puliti a seconda dell'ambiente. Pulire la superficie dell'isolamento con un panno asciutto, quindi rimuovere eventuali contaminazioni con un panno di seta inumidito con detergente.

B. Isolare l'interruttore automatico sotto vuoto ad alta tensione per interni almeno una volta all'anno per verificare se l'ampolla sotto vuoto presenta perdite o se la resistenza dell'isolamento dell'isolante è ridotta. Se c'è qualche anomalia, dovrebbe essere gestita o sostituita in tempo.

C. Quando l'interruttore è inattivo per un lungo periodo di tempo, la parte attiva dell'interruttore da 12 KV potrebbe essere bloccata. Pertanto, l'interruttore da 12 KV deve essere azionato almeno una volta all'anno (incluse 5 volte ciascuna per l'accumulo di energia e le operazioni di chiusura e apertura).

D. Per gli interruttori automatici in vuoto ad alta tensione per interni ad uso frequente, l'usura delle parti mobili nel meccanismo di funzionamento deve essere controllata frequentemente e, se necessario, le parti mobili possono essere riempite con olio lubrificante. Per evitare incidenti, gli interventi di manutenzione devono essere eseguiti quando l'interruttore automatico sotto vuoto ad alta tensione per interni si trova in uno stato in cui l'interruttore non viene immagazzinato.

Difetti e cause comuni

Profilo e dimensione di installazione

Profilo e dimensioni di installazione di ZN63A-12 con armadio da 650 mm

Figura 1. Tipo di sigillatura del tipo a carretto

Figura 2. Carretto di tipo comune di tipo carretto

Figura 3 Tipo di tenuta di tipo fisso

Nota: le dimensioni indicate tra parentesi si riferiscono a correnti nominali superiori a 1600A.

Figura 4. Tipo comune di tipo fisso

Figura 5 Tipo di sigillatura tipo carretto a mano

Figura 6

Figura 7

Diagramma schematico secondario

Figura 8 Schema schematico elettrico secondario interno del VCB fisso ZN63A-12 (senza elettromagnete di blocco)

Nota: L deve essere cortocircuitato quando AC110V o DC110V.

Fig. 9 Interruttore automatico in vuoto ZN63A-12 di tipo fisso (con elettromagnete di blocco)

Nota: L deve essere cortocircuitato quando AC110V o DC110V.

Fig. 10 Interruttore automatico in vuoto tipo carrello ZN63A-12 (senza elettromagnete di blocco)

Nota: L deve essere cortocircuitato quando AC110V o DC110V.

Fig. 11 Interruttore automatico in vuoto tipo carrello ZN63A-12 (con elettromagnete di blocco)

Nota: L deve essere cortocircuitato quando AC110V o DC110V.

Servizio post-vendita

1. Il periodo di garanzia per tutti i prodotti venduti dalla nostra azienda è di un anno. Durante il periodo di garanzia è prevista la manutenzione gratuita. L'azienda lo riparerà e lo sostituirà in conformità con le disposizioni dettagliate della garanzia (ad eccezione di guasti o danni causati da fattori umani o fenomeni naturali irresistibili).

2. Dopo aver ricevuto l'avviso di riparazione, arriveremo sul posto entro sette giorni lavorativi e risolveremo il problema.

3. L'utente può consultare telefonicamente i problemi tecnici rilevanti e ottenere una soluzione chiara.

4. In caso di interruzione delle prestazioni durante il normale utilizzo, l'azienda promette il servizio di garanzia di cui sopra.

5. Durante il periodo di garanzia, verranno implementate le seguenti condizioni per i servizi di manutenzione a pagamento;

UN. Danni dovuti a fenomeni naturali provocati dall'uomo o irresistibili;

B. Guasti o danni dovuti a funzionamento improprio;

C. Guasto o danno dovuto ad alterazione, smontaggio o montaggio del prodotto.

Informazioni sull'ordinazione

Si prega di indicare i seguenti articoli al momento dell'ordine:

UN. Modello dell'interruttore e quantità ordinabile;

B. Tensione nominale, corrente nominale e corrente di interruzione nominale di cortocircuito;

C. Tensione operativa nominale del motore di accumulo dell'energia e della bobina di apertura-chiusura;

D. Il numero di bobine di intervento per sovracorrente e il valore della corrente di intervento;

e. Nomi e quantità dei pezzi di ricambio;

F. Se l'utente ha esigenze sconosciute o speciali, contattare il produttore.
