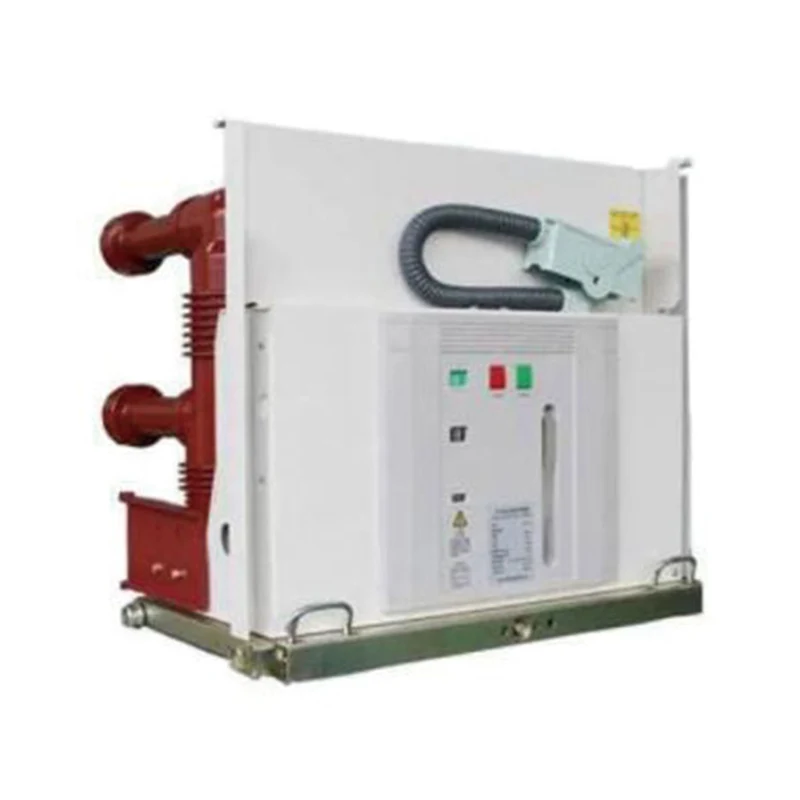

Interruttore automatico in vuoto ad alta tensione per interni serie VSG-24

L'interruttore automatico sotto vuoto ad alta tensione per interni serie VSG-24 è un'apparecchiatura di commutazione per interni trifase CA 50 Hz 24 kV
♦ Comando: comando a molla;
♦ Tipologia palo: palo assemblato: palo incassato;
♦ distanza fase-fase: 275mm;

Invia richiesta

Descrizione del prodotto

XUCKY Electric è un produttore ed esportatore leader in Cina specializzato in interruttori automatici sotto vuoto ad alta tensione per interni serie VSG-24. Disponiamo di una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

L'interruttore automatico sotto vuoto ad alta tensione per interni VSG-24 è un'apparecchiatura di commutazione per interni trifase CA 50 Hz 24 kV

♦ Comando: comando a molla;

♦ Tipo di palo: palo assemblato: palo incassato;

♦ distanza fase-fase: 275mm;

Condizioni ambientali

♦ Temperatura ambiente: -15°C 〜+40°C;

♦ Altitudine: <1000 m;

♦ Umidità relativa: media giornaliera <95%, media mensile <90%;

♦ Intensità del terremoto: livello <8;

♦ Luoghi senza incendi, pericolo di esplosione, sporcizia grave, corrosione chimica e vibrazioni intense.

Principali parametri tecnici

NO	Articolo	Unità	Valore
1	Tensione nominale	kV	24
2	1 min di tensione di tenuta alla frequenza industriale		65
3	Tensione nominale di resistenza all'impulso di fulmine		125
4	Frequenza nominale	Hz	50/60
5	Corrente nominale	/	630, 1250, 1600, 2000, 2500,3150
6	Corrente di interruzione nominale di cortocircuito	kA	25, 31,5
7	Corrente di cortocircuito nominale (picco)		63, 80
8	Corrente nominale di breve durata		25, 31,5
9	Corrente di tenuta del valore di picco nominale		63, 80
10	Durata nominale del cortocircuito	S	4
11	Sequenza operativa nominale		O-0.3s-CO-180s-CO
12	Tensione di tenuta alla frequenza di alimentazione del circuito secondario (1 min)	V	2000
13	Corrente di interruzione nominale del banco di condensatori singolo/concatenato	kA	630
14	Tempo di rottura	SM	20〜50
1；	Orario di apertura	SM	35-70
16	Vita meccanica	volte	10000
17	Vita elettrica		Classe E2
18	Potenza del motore di accumulo dell'energia	W	90
19	Tensione di alimentazione del circuito di controllo	V	CA/CC 110/220

Disegno generale della struttura e dimensioni di installazione (unità: mm)

♦ Tipo estraibile

Corrente nominale (A)	630	1250	1600
Corrente di interruzione nominale di cortocircuito (kA)	25, 31,5	25, 31,5	31.5
Dimensione contatto fisso (mm)	035	049	055
Distanza fase-fase (mm)	275
