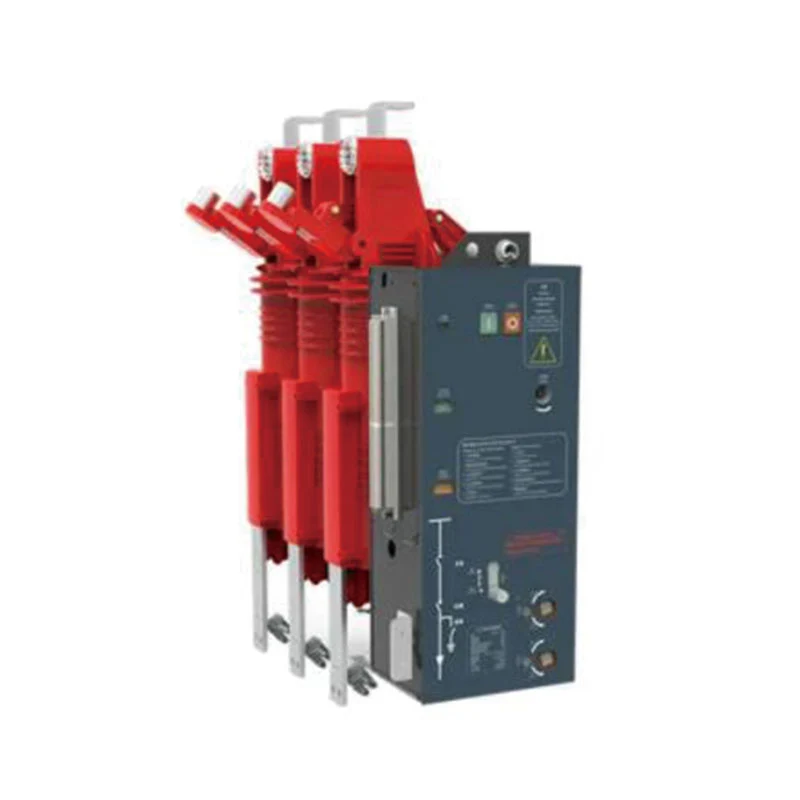

VEF-12GD Interruttore automatico in vuoto in posizione di lavoro di tipo 3 con installazione laterale

XUCKY Electric è un produttore ed esportatore leader in Cina specializzato in interruttori automatici sottovuoto in posizione di lavoro di tipo 3 con installazione laterale VEF-12GD. Disponiamo di una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

Integrato, installazione laterale, con sezionatore, con sezionatore di terra (messa a terra superiore/inferiore), meccanismo di interblocco integrato miniaturizzato

● 12KV, 630~1250A, 20~31,5KA

● Per larghezza armadio 500 mm

● Tecnologia brevettata

● Solida tecnologia di tenuta

● Terminale di uscita con sensore display carico senza contatto

● La regolazione del blocco della porta dell'armadio è libera

◆ Descrizione del tipo

◆ Utilizzare l'ambiente

Ambiente di utilizzo normale

● Temperatura ambiente: -15~40℃, temperatura media giornaliera ≤+35℃;

● Umidità: il valore medio dell'umidità relativa misurata nell'arco di 24 ore è ≤95%; il valore medio della pressione del vapore acqueo misurato entro 24 ore è ≤2,2kpa; il valore medio dell'umidità relativa è <90%; il valore medio della pressione mensile del vapore acqueo è <1,5 kpa;

● Altitudine ≤1000m;

● La radiazione solare può essere ignorata;

● Le vibrazioni provenienti dall'esterno del quadro e delle apparecchiature di controllo possono essere ignorate;

● L'aria circostante non è significativamente inquinata da polvere, fumo, gas corrosivi o infiammabili, vapore o fumo.

◆ Struttura

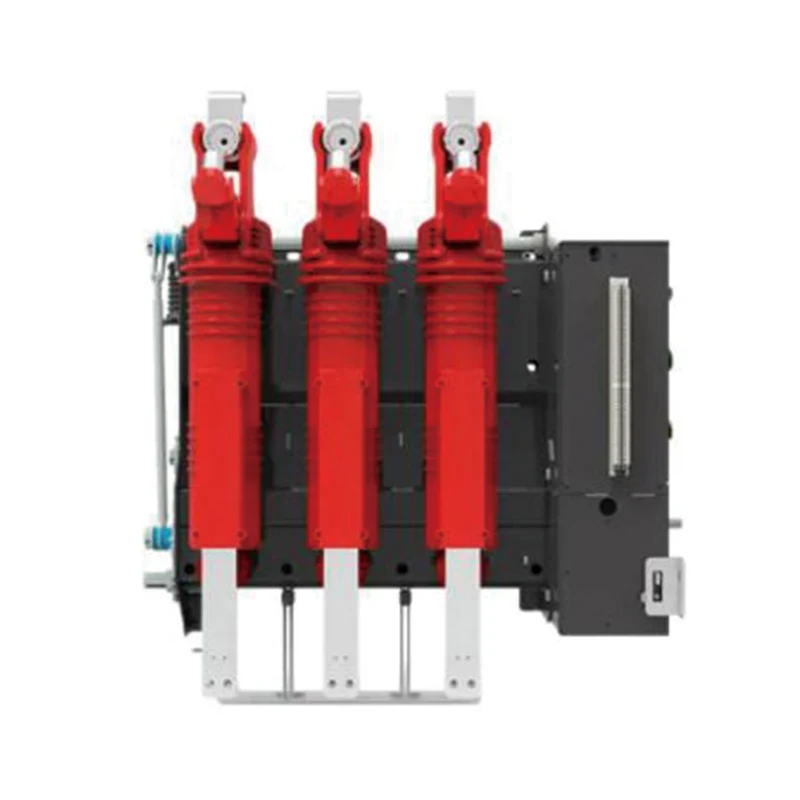

Il circuito principale dell'interruttore sottovuoto in posizione di lavoro di tipo 3 con installazione laterale della serie VEF-12GD è disposto longitudinalmente. La parte superiore è il sezionatore, la parte centrale è l'interruttore automatico in vuoto e la parte inferiore è l'interruttore di terra. Il meccanismo operativo, il meccanismo dell'interruttore automatico e il meccanismo di interblocco si trovano nella parte anteriore dell'interruttore. L'interruttore può essere installato capovolto.

● Sicurezza ed eccellente palo incorporato

Elevata affidabilità, prestazioni di isolamento stabili, struttura più resistente, miniaturizzazione, esente da manutenzione, più rispettoso dell'ambiente e elevata resistenza meccanica.

● Disconnessione visiva dei contatti aperti

Sezionatore rotativo con contatti aperti di disconnessione visibili dopo l'apertura.

● Meccanismo di comando modulare

L'interruttore adotta un meccanismo di comando modulare, che può essere sostituito o revisionato in modo indipendente, e presenta una buona intercambiabilità. Può essere azionato manualmente oppure può essere azionato mediante accumulo di energia CA o CC per realizzare il controllo remoto.

● Funzionamento passo-passo a tre alberi, interblocco meccanico affidabile

Il sezionatore, l'interruttore automatico e l'interruttore di terra vengono azionati rispettivamente su un unico albero ed è presente un interblocco meccanico forzato tra i 3 alberi per evitare malfunzionamenti.

● Estremità del cavo in uscita con sensore di visualizzazione carico senza contatto

Nessuna capacità, utilizzando la tecnologia di induzione senza contatto, sicura e affidabile.

● La porta dell'armadio e l'interruttore di terra sono progettati con una struttura di interblocco affidabile

Per garantire la sicurezza dell'operatore, la porta dell'armadio senza regolazione con blocco porta dell'armadio.

◆ Principali parametri tecnici
