XUCKY Electric è un produttore ed esportatore leader in Cina specializzato in interruttori automatici per vuoto ad alta tensione per interni serie ZN12-12 40.5. Disponiamo di una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

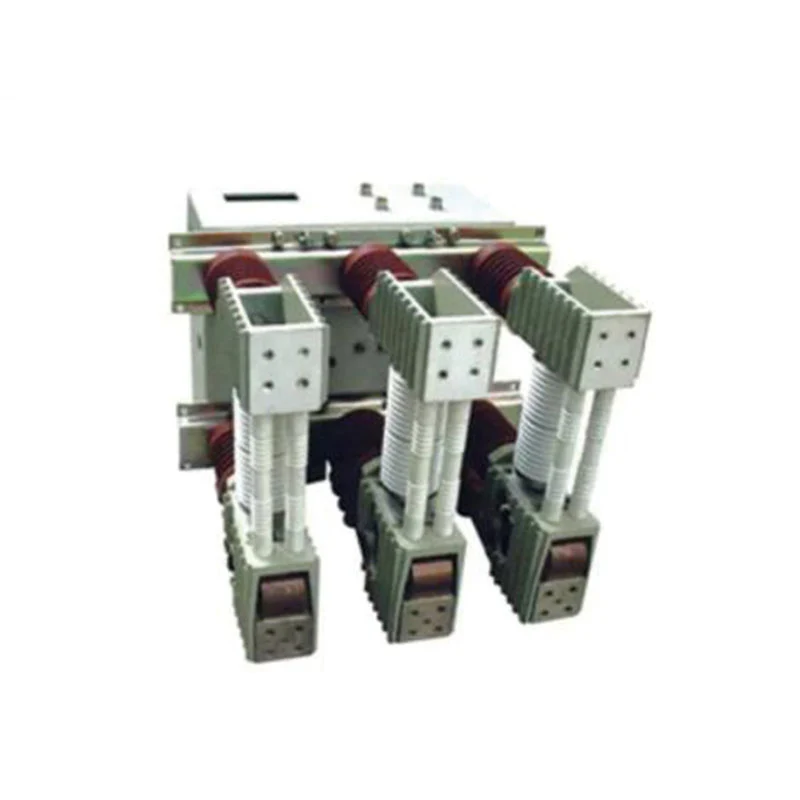

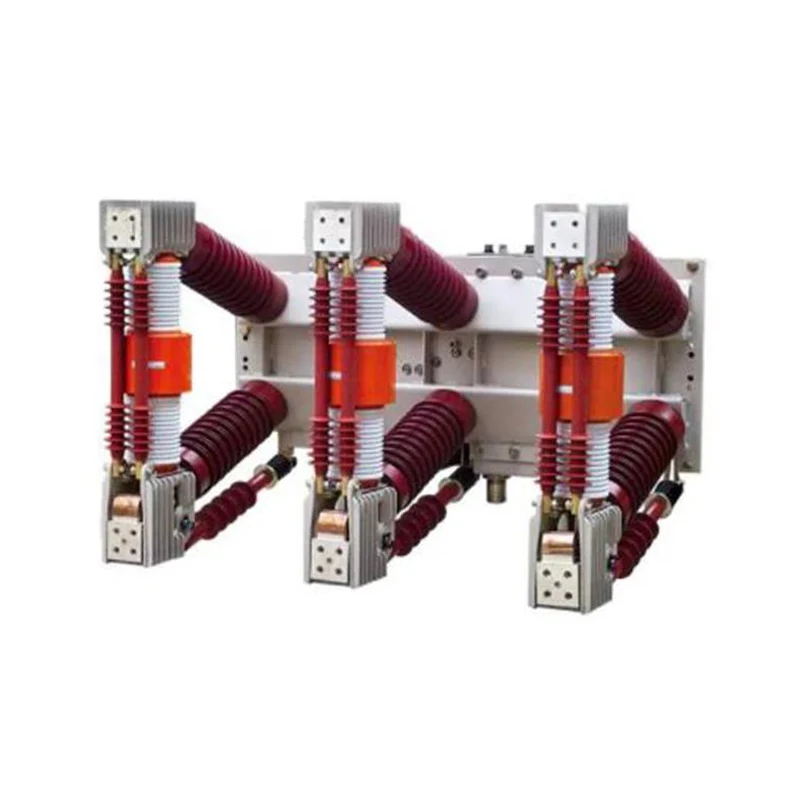

L'interruttore automatico in vuoto ad alta tensione per interni ZN12-12/40.5 è un'apparecchiatura di commutazione per interni trifase CA 50 Hz 12 kV/40,5 KV.

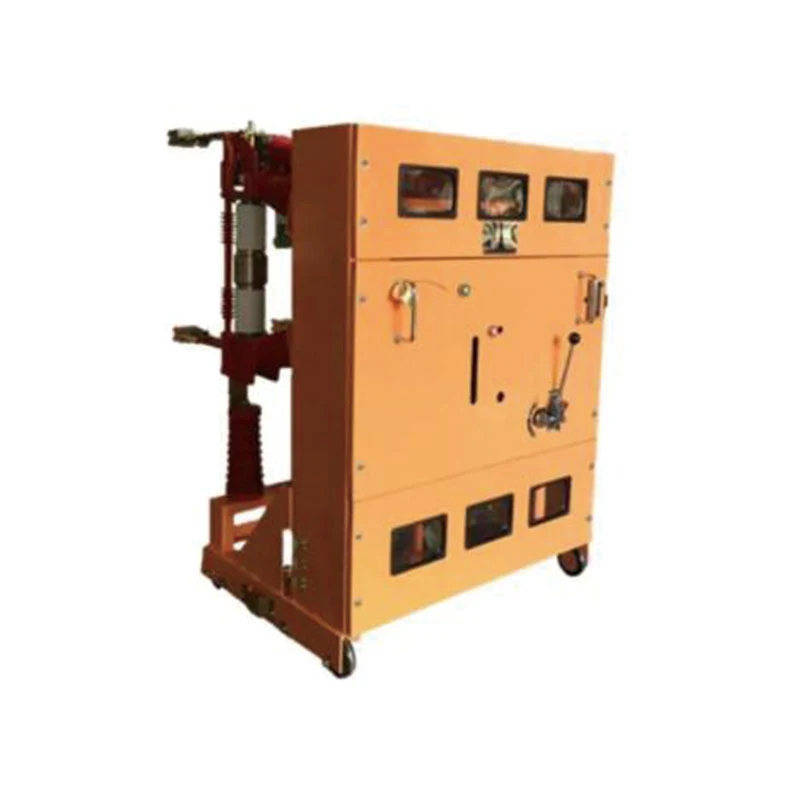

♦ Modo di installazione: tipo estraibile, tipo fisso;
♦ Meccanismo di funzionamento: meccanismo di azionamento a molla;
♦ Applicazione: quadri GBC-35, JYN1-35.
♦ Temperatura ambiente: -25°C~+40°C;
♦ Altitudine: <1000 m;
♦ Umidità relativa: media giornaliera <95%, media mensile <90%;
♦ Intensità del terremoto: livello <8;
♦ Luoghi senza incendi, pericolo di esplosione, sporcizia grave, corrosione chimica e vibrazioni intense.
ZN12-12
|
NO |
Articolo |
Unità |
Valore |
||||
|
1 |
Tensione nominale |
kV |
|
||||
|
2 |
Corrente nominale |
A |
630, 1250, 1600 |
1250, 1600,2000, 2500,3150 |
2000, 2500, 3150,4000 |
||
|
3 |
Corrente di interruzione nominale di cortocircuito |
kA |
20 |
25 |
31.5 |
40 |
50 |
|
4 |
Corrente di stabilità dinamica (picco) |
kA |
50 |
63 |
80 |
100 |
125 |
|
5 |
Corrente di stabilità termica 4s |
kA |
20 |
25 |
31.5 |
40/3 s |
50/3 s |
|
6 |
Corrente di cortocircuito nominale |
kA |
50 |
63 |
80 |
100 |
125 |
|
7 |
Numero di interruzioni della corrente di cortocircuito |
volte |
30 |
12 |
|||
|
8 |
Sequenza operativa nominale |
|
CO-0.3S-CO-180S-CO |
O-180S-CO-180S-CO |
|||
|
9 |
Vita meccanica |
volte |
10000 |
6000 |
|||
|
10 |
Numero di interruzione della corrente nominale |
volte |
10000 |
6000 |
|||
|
11 |
Tensione nominale di tenuta all'impulso di fulmine (onda intera) |
kV |
75 |
||||
|
12 |
Corrente nominale di tenuta alla frequenza industriale di breve durata (1 min) |
kV |
42 |
||||
|
13 |
Orario di chiusura |
SM |
≤75 |
||||
|
14 |
Orario di apertura |
SM |
≤65 |
||||
|
15 |
Potenza e tensione nominale del motore con accumulo di energia |
W/V |
275 W/110 V, 220 V |
||||
|
16 |
Tempo di accumulo dell'energia |
s |
<15 |
||||
|
NO |
Articolo |
Unità |
Valore |
|
17 |
Tensione nominale della bobina di chiusura |
V |
110 V, 220 V |
|
18 |
Tensione nominale della bobina di apertura |
V |
|
|
19 |
Tensione nominale della bobina di interblocco |
V |
|
|
20 |
Corrente nominale di sgancio |
A |
5 |
|
21 |
Corrente nominale dell'interruttore ausiliario |
A |
AC10A, DC5A |
ZN12-40.5
|
NO |
Articolo |
Unità |
Valore |
|
|
1 |
Tensione nominale |
kV |
40.5 |
|
|
2 |
Corrente nominale |
A |
1250, 1600, 2000 |
1250, 1600,2000,2500 |
|
3 |
Corrente di interruzione nominale di cortocircuito |
kA |
20, 25 |
31.5 |
|
4 |
Corrente di stabilità dinamica (picco) |
kA |
50, 63 |
80 |
|
5 |
Corrente di stabilità termica 4s |
kA |
20, 25 |
31.5 |
|
6 |
Corrente di cortocircuito nominale (picco) |
kA |
50, 63 |
80 |
|
7 |
Numero di interruzioni della corrente di cortocircuito |
volte |
30 |
20 |
|
8 |
Sequenza operativa nominale |
|
CO-0.3S-CO-180S-CO |
|
|
9 |
Tensione nominale di tenuta all'impulso di fulmine (onda intera) |
kV |
180 |
|
|
10 |
Corrente nominale di tenuta alla frequenza industriale di breve durata (1 min) |
kV |
95 |
|
|
11 |
Orario di chiusura |
SM |
≤90 |
|
|
12 |
Orario di apertura |
SM |
≤75 |
|
|
13 |
Meccanica! vita |
volte |
10000 |
60000 |
|
14 |
Numero di interruzione della corrente nominale |
volte |
10000 |
60000 |
|
15 |
Corrente di interruzione nominale del banco di condensatori |
A |
630 |
|
|
|
Potenza del motore di accumulo di energia |
W |
275 |
|
|
17 |
Tensione nominale del motore di accumulo di energia |
V |
≃110 V, 220 V |
|
|
18 |
Tempo di accumulo dell'energia |
s |
≤15 |
|
|
19 |
Tensione nominale della bobina di chiusura e apertura |
V |
≃110 V, 220 V |
|
|
20 |
Corrente nominale dello sganciatore di sovracorrente |
A |
5 |
|
|
21 |
Corrente nominale dell'interruttore ausiliario |
A |
AC10A, DC5A |
|
♦ ZN12-12 (montaggio inclinato)
Nota: la dimensione 360 mm è per corrente superiore a 2000 A, inferiore a 2000 A, la dimensione è 350 mm.
Si noti, nella figura, (215) significa che quando L3=516mm, la dimensione è 215mm.
Sotto 1600 A: foro terminale di uscita superiore e inferiore 2-M12
Sopra 2000 A: foro terminale di uscita superiore e inferiore 4-M12
|
Tipo |
L |
L1 |
L2 |
L3 |
Osservazioni |
|
ZN12-12 |
210 |
586 |
610 |
516 |
Con partizione interfase |
|
230 |
620 |
650 |
565 |
||
|
250 |
700 |
740 |
565 |
||
|
275 |
696 |
720 |
516 |
♦ ZN12-12B (montato a incasso)(569〈575)
Nota: (575) e (364) indicano che quando la corrente di interruzione di cortocircuito è pari o superiore a 40 kA, le dimensioni sono 575 mm, 364 mm.
Foro terminale di uscita superiore e inferiore 4-M12
Nota: (215) significa quando L3=516mm; la dimensione è 215 mm.
|
Tipo |
L |
L1 |
L2 |
L3 |
|
ZN12-12B |
210 |
586 |
610 |
516 |
|
230 |
620 |
650 |
565 |
|
|
250 |
700 |
740 |
565 |
|
|
275 |
696 |
720 |
516 |
Note Con ripartizione tra fasi
