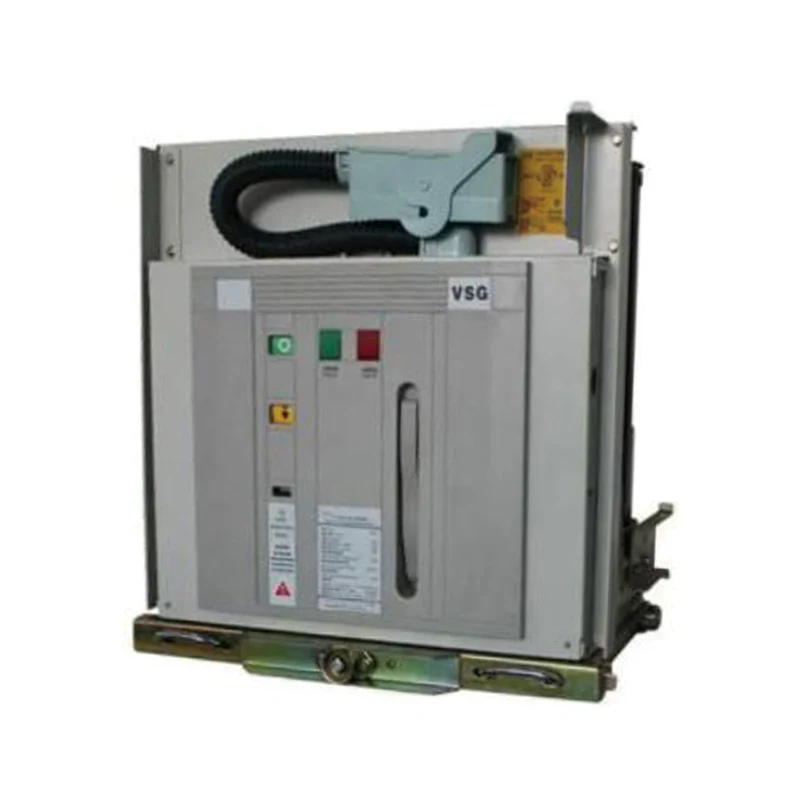

Interruttore automatico in vuoto ad alta tensione per interni serie VSG-12

Invia richiesta

Descrizione del prodotto

♦ Modo di installazione: tipo estraibile, tipo fisso;

♦ Comando: comando a molla;

♦ Tipo di palo: palo assemblato, palo incassato;

♦ Distanza fase-fase: 150mm, 210mm, 275mm;

♦ Temperatura ambiente: -15r~+40r;

♦ Altitudine: <1000 m;

♦ Umidità relativa: media giornaliera <95%, media mensile <90%;

♦ Intensità del terremoto: livello <8;

♦ Luoghi senza incendi, pericolo di esplosione, sporcizia grave, corrosione chimica e vibrazioni intense.

NO	Articolo	Unità	Valore
1	Tensione nominale	kV	12
2	1 min di tensione di tenuta alla frequenza industriale		42
3	Tensione nominale di resistenza all'impulso di fulmine		75
4	Frequenza nominale	Hz	50
5	Corrente nominale	A	630, 1250, 1600, 2000, 2500, 3150
6	Corrente di interruzione nominale di cortocircuito	kA	25, 31,5, 40
7	Corrente nominale di breve durata	kA	25, 31,5, 40
8	Durata nominale del cortocircuito	s	4
9	Corrente di tenuta del valore di picco nominale	kA	63, 80, 100
10	Corrente di cortocircuito nominale	kA	63, 80, 100
11	Tensione di tenuta alla frequenza di alimentazione del circuito secondario (Imin)	V	2000
12	Corrente di interruzione nominale del banco di condensatori singolo/back-to-back	A	630/400 (800/400 per 40kA)
	Tempo di apertura (tensione nominale)	SM	20-50
14	Tempo di chiusura (tensione nominale)	SM	35-70
15	Vita meccanica	Volte	10000
16	Vita elettrica		Classe E2
17	Spessore di usura consentito cumulativo dei contatti mobili e fissi	mm	3
18	Tensione operativa di chiusura nominale	V	CA/CC 110/220
19	Tensione operativa di apertura nominale	V	CA/CC 110/220

NO	Articolo	Unità	Valore
20	Potenza nominale del motore	W	90
21	Tempo di ricarica	s	≤15
22	Gioco tra i contatti aperti	mm	9±1
23	Nel corso del viaggio	mm	3±1
24	Tempo di rimbalzo chiusura contatto	SM	≤2
25	Asincronismo trifase di apertura e chiusura	SM	≤2
26	Velocità media di apertura	SM	0,9-1,7
27	Velocità media di chiusura	SM	0,6 〜1,0
28	Resistenza del circuito conduttivo principale	mΩ	≤45 (630A) ≤35(1250-2000A) ≤25 (sopra 2500A)
29	Pressione di chiusura dei contatti	N	3100-3700 (25-31,5 kA) 4400-4800 (40kA)
30	Sequenza operativa nominale		O-0.3s-CO-180s-CO

Nota: quando la corrente è 4000 A, è necessario il raffreddamento ad aria forzata.

♦ Tipo estraibile (palo assemblato)

larghezza del mobile	corrente nominale (A)	corrente di interruzione nominale di cortocircuito (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20’31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
WOO	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Tipo estraibile (palo incassato)
