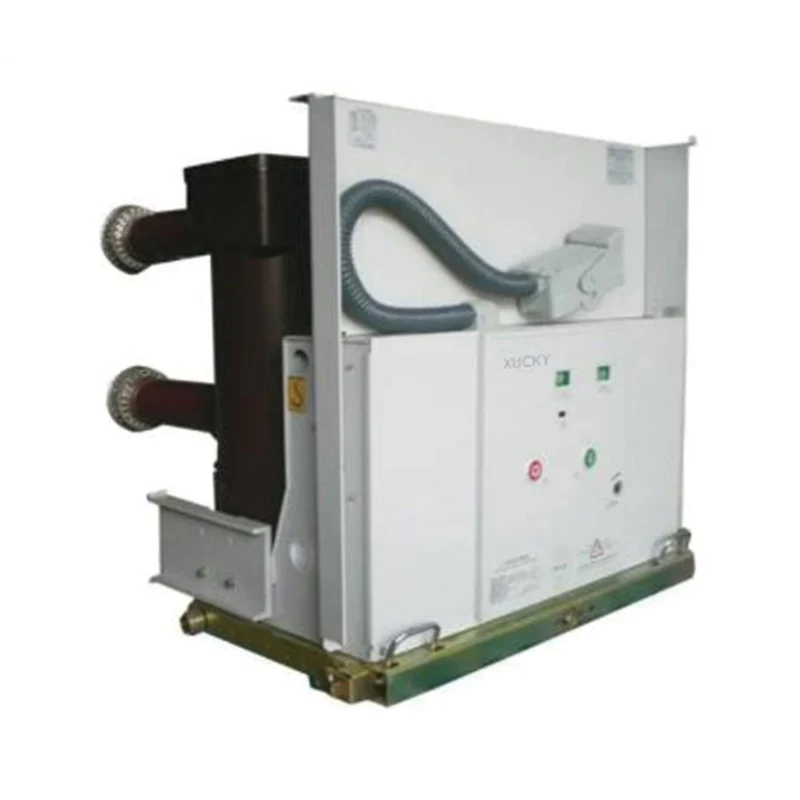

Interruttore automatico in vuoto ad alta tensione per interni serie VS1-24

Invia richiesta

Descrizione del prodotto

L'interruttore automatico in vuoto ad alta tensione per interni serie VS1-24 è un interruttore per interni trifase CA 50 Hz 24 kV

♦ Modalità di installazione: tipo estraibile, tipo fisso, tipo montato lateralmente;

♦ Comando: comando a molla e comando a magnete permanente;

♦ Tipo di palo: palo assemblato, palo incassato;

♦ Applicazione: sw.tchgear KYN28-24, XGN-24.

♦ Spina secondaria: 58 pin, 64 pin.

♦ Apparecchiature di manovra e controllo ad alta tensione IEC62271-100 Parte 100: Interruttori automatici CA

♦ GB1984 Interruttori CA ad alta tensione

♦ GB/T11022 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione

♦ Interruttori automatici in vuoto CA ad alta tensione JB/T 3855

♦ DL/T402 Specifica degli interruttori automatici CA ad alta tensione

♦ Temperatura ambiente: -15°C~+40°C;

♦ Altitudine: <1000 m;

♦ Umidità relativa: media giornaliera <95%, media mensile <90%;

♦ Intensità del terremoto: livello <8;

♦ Luoghi senza incendi, pericolo di esplosione, sporcizia grave, corrosione chimica e vibrazioni intense.

NO	Articolo	Unità	Valore
1	Tensione nominale	kV	24
2	1 min di tensione di tenuta alla frequenza industriale		65
3	Tensione nominale di resistenza all'impulso di fulmine		125
4	Frequenza nominale	Hz	50
5	Corrente nominale	A	630, 1250, 1600, 2000, 2500, 3150
6	Corrente di interruzione nominale di cortocircuito	kA	20, 25, 31,5
7	Velocità di creazione di una corrente di cortocircuito (picco)		50, 63, 80
3	Corrente nominale di breve durata		20, 25, 31,5
9	Corrente di tenuta del valore di picco nominale		50, 63, 80
10	Durata nominale del cortocircuito	S	4
11	Sequenza operativa nominale		0-0,3s-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Corrente nominale di carica del cavo di apertura e chiusura	A	31.5
13	Numero di interruzioni della corrente di cortocircuito nominale	Volte	50 (30 per 40kA, 20 per 50kA)

NO	Articolo	Unità	Valore
14	Tempo di rottura	SM	<80
15	Vita meccanica	Volte	10000
16	Interruttore automatico conforme alla classificazione della vita elettrica		Classe E2
17	Interruttore automatico in conformità con la classificazione della capacità di corrente di apertura e chiusura		Classe C2
18	Spessore di usura cumulativo consentito del contatto mobile e del contatto fisso	mm	3
19	Gioco tra i contatti aperti	mm	14±1
20	Nel corso del viaggio	mm	3,5±1
21	Velocità media di chiusura	SM	0,7±0,2
22	Velocità media di apertura	SM	1,4±0,2
23	Tempo di chiusura (tensione nominale)	SM	35-70
24	Tempo di apertura (tensione nominale)	SM	20-50
25	Tempo di rimbalzo chiusura contatto	SM	≤2
26	Asincronismo trifase di apertura e chiusura	SM	≤2
27	Resistenza del circuito conduttivo di ciascuna fase	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Distanza centrale fase-fase	mm	210, 275
29	Pressione dei contatti	N	2400±200 (20kA; 25kA) 3100±200 (31,5kA)
30	Campo di estensione dell'apertura dei contatti	mm	≤2,5
31	Tensione operativa nominale	V	CA/CC 110/220
32	Corrente di lavoro nominale	A	1.1 (CA/CC 220 V) 3.3 (CA/CC 110 V)
33	Potenza del motore di accumulo di energia	W	70
34	Tensione nominale del motore di accumulo di energia	V	DC 220/DC 110
35	Tempo di accumulo dell'energia	SM	≤10
