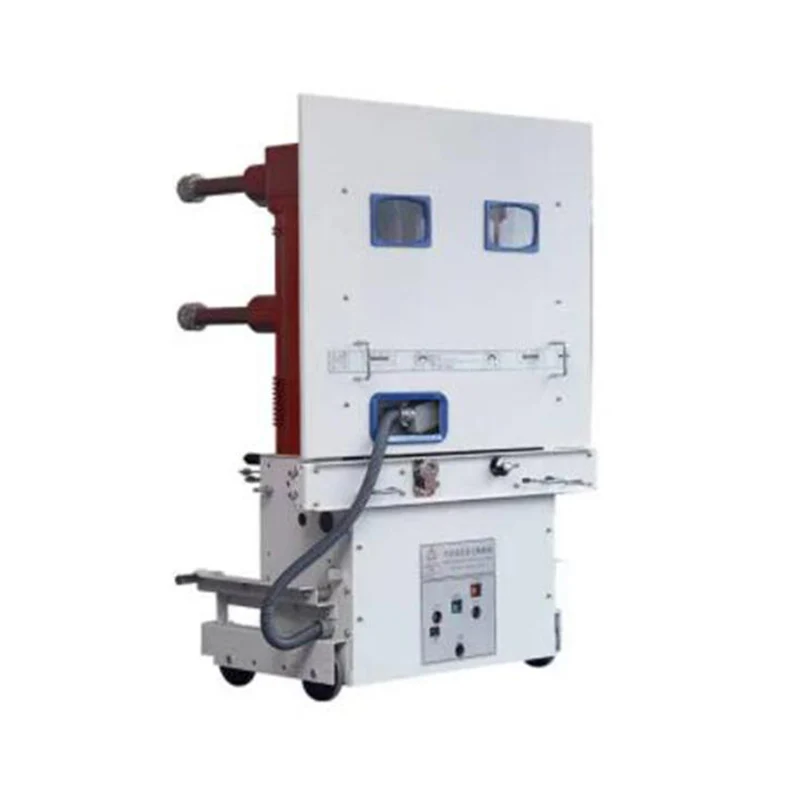

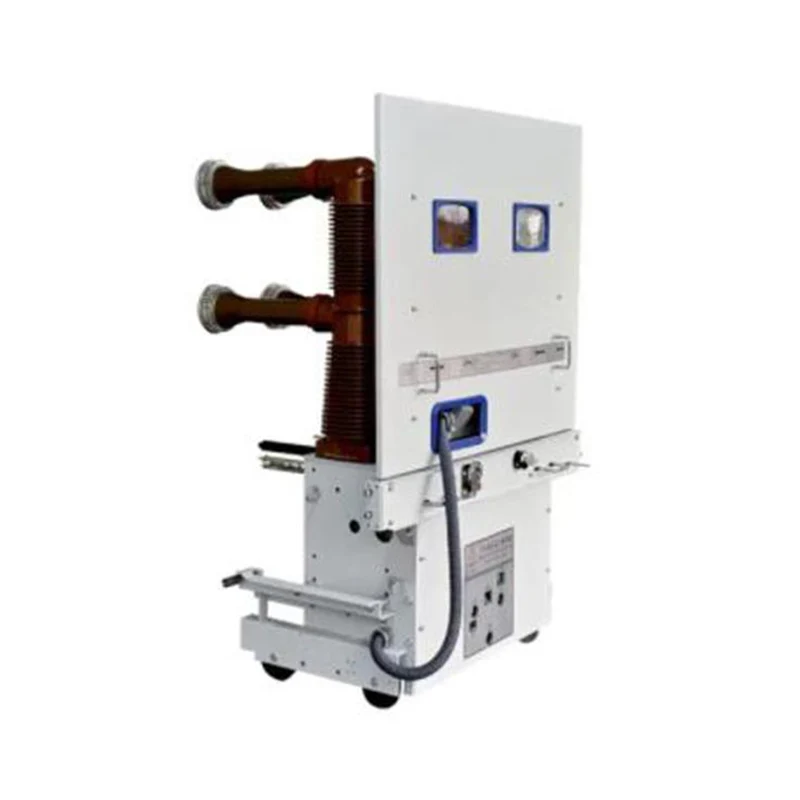

Interruttore automatico in vuoto ad alta tensione per interni serie ZN85-40.5

L'interruttore automatico in vuoto ad alta tensione per interni della serie ZN85-40.5 è un interruttore per interni trifase CA 50 Hz 40,5 kV.
♦ Modo di installazione: tipo estraibile;
♦ Comando: comando a molla;
♦ Tipo di palo: palo assemblato, palo incassato;
♦ Applicazione: quadro KYN61-40.5.
♦ Spina secondaria: 58 pin, 64 pin.

Invia richiesta

Descrizione del prodotto

XUCKY Electric è un produttore ed esportatore leader in Cina specializzato in interruttori automatici sotto vuoto ad alta tensione per interni serie ZN85-40.5. Disponiamo di una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

L'interruttore automatico sotto vuoto ad alta tensione per interni ZN85-40.5 è un'apparecchiatura di commutazione per interni trifase CA 50 Hz 40,5 kV.

♦ Modo di installazione: tipo estraibile;

♦ Comando: comando a molla;

♦ Tipo di palo: palo assemblato, palo incassato;

♦ Applicazione: quadro KYN61-40.5.

♦ Spina secondaria: 58 pin, 64 pin.

Condizioni ambientali

♦ Temperatura ambiente: -15r~+40r；

♦ Altitudine: <1000 m;

♦ Umidità relativa: media giornaliera <95%, media mensile <90%;

♦ Intensità del terremoto: livello <8;

♦ Luoghi senza incendi, pericolo di esplosione, sporcizia grave, corrosione chimica e vibrazioni intense.

Principali parametri tecnici

NO	Articolo	Unità	Valore
1	Tensione nominale	kV	40.5
2	Corrente nominale	A	1250 1600, 2000, 2500
3	Corrente di interruzione nominale di cortocircuito	kA	25, 31,5
4	Corrente dinamica (picco)		63, 80
5	Corrente di stabilità termica 4s		25, 31,5
6	Corrente di cortocircuito nominale (picco)		63, 80
7	Numero di interruzioni della corrente di cortocircuito nominale	Volte	20
8	Sequenza operativa nominale		O-0.3s-CO-180s-CO
9	1 min di tensione di tenuta alla frequenza industriale	kV	95
10	Tensione nominale di resistenza all'impulso di fulmine	kV	185
11	Vita meccanica	Volte	10000
12	Corrente di commutazione nominale del singolo banco di condensatori	A	630
13	Corrente nominale dei banchi di condensatori back-to-back	A	400
14	Tensione nominale del motore di accumulo di energia	V	CA/CC 220/110
15	Potenza del motore di accumulo dell'energia	W	≤230
16	Tempo di accumulo dell'energia	s	≤15
17	Tensione nominale della bobina di chiusura/apertura	V	DC 220/110
18	Corrente nominale della bobina di chiusura/apertura	A	1,05(110 V) 0,96(220 V)
19	Gioco tra i contatti aperti	mm	20±2
20	Contatta il viaggio	mm	7,5±1,5
21	Asincronismo trifase di apertura e chiusura	SM	≤2
22	Tempo di rimbalzo chiusura contatto	SM	≤3
23	Resistenza del circuito principale (non includere il braccio di contatto)	mΩ	≤40
