Interruttori automatici aperti (ACB)sono dispositivi di commutazione elettrica a bassa tensione e ad alta capacità progettati per proteggere, controllare e isolare i sistemi di distribuzione dell'energia per carichi pesanti. Operando a tensioni fino a 1.000 V CA e in genere gestendo correnti da 800 A a 10.000 A, sono il cavallo di battaglia industriale per la protezione delle infrastrutture critiche da sovraccarichi, cortocircuiti e guasti elettrici. A differenza degli interruttori miniaturizzati (MCB) o degli interruttori scatolati (MCCB), gli ACB utilizzanoaria come mezzo primario di estinzione dell'arco, offrendo durata eccezionale, elevata capacità di interruzione e funzionalità di protezione avanzate per applicazioni commerciali, industriali e di pubblica utilità su larga scala.
UNInterruttore automatico in aria (ACB)è un interruttore meccanico a controllo automatico che:
● Protegge: rileva sovraccarichi, cortocircuiti, guasti a terra e condizioni anomale, quindi scatta (apre) rapidamente per interrompere la corrente e prevenire danni alle apparecchiature, incendi o pericoli.
● Controlli: attiva/disattiva manualmente o in remoto i circuiti per il normale funzionamento, la manutenzione o la riconfigurazione del sistema.
●Isola: Fornisce un'interruzione visibile e sicura nel circuito per una manutenzione sicura e la protezione del personale.
● Monitora: I moderni ACB integrano sganciatori intelligenti per il monitoraggio di corrente/tensione/potenza in tempo reale, la diagnostica dei guasti e la comunicazione.
Gli ACB sono classificati in base alla progettazione, alla costruzione e all'applicazione dell'estinzione dell'arco:
1. ACB Plain Break (Cross-Blast).
oDesign più semplice: contatti separati all'aria aperta; l'arco viene raffreddato/diviso dal flusso d'aria naturale.
o Caso d'uso:Applicazioni a bassa tensione (≤1kV), a bassa corrente; conveniente per i piccoli sistemi.
2. ACB a scoppio magnetico
o Utilizza bobine di spegnimento collegate in serie che generano campi magnetici per spingere gli archi negli scivoli dell'arco.
o Vantaggio:Controllo dell'arco adattativo alla corrente: correnti di guasto più elevate = forza magnetica più forte = estinzione più rapida.
3. ACB dello scivolo ad arco (piastra divisoria).
o Design moderno più comune: l'arco è forzato in una camera con piastre divisorie metalliche, che raffreddano, dividono ed estinguono l'arco.
o Caso d'uso:Applicazioni industriali standard, data center e servizi di pubblica utilità.
4. AriaRafficaACB
o Utilizza aria compressa ad alta pressione per spegnere gli archi; storicamente per i sistemi ad alta tensione.
o Nota:Raro nei moderni ACB a bassa tensione a causa della complessità.

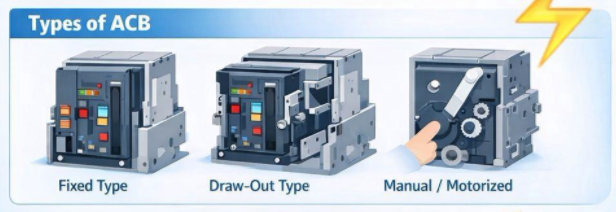

1. ACB di tipo fisso
o Montato permanentemente; collegamento diretto alle sbarre; costo inferiore.
o Caso d'uso: Sistemi statici con esigenze di manutenzione minime.
2. ACB a cassetto (estraibili).
o Design modulare con 3 posizioni di sicurezza:
o Collegato:Funzionamento normale (circuiti principali/ausiliari attivi).
o Test:Circuiti principali isolati; circuiti ausiliari alimentati per test sicuri.
o Separato:Isolamento elettrico completo per manutenzione/riparazione.
o Vantaggio:Sostituzione rapida, senza spegnimento dell'intero pannello.
● 3 poli (3P): per sistemi trifase (più comuni).
● 4 Poli (4P): 3 fasi + neutro; per sistemi che richiedono l'isolamento del neutro (es. messa a terra TN-S, TT).
Le prestazioni dell'ACB sono regolate dalla norma IEC 60947-2 (2024), lo standard globale per gli interruttori automatici a bassa tensioneIEC Webstore:
| Parametro | Descrizione | Valori tipici |
| Tensione nominale (Ue) | Tensione operativa normale | 400 V, 415 V, 690 V CA |
| Corrente nominale (In) | Corrente portante continua | 800A–10.000A |
| Capacità di interruzione nominale in cortocircuito (Icu) | Corrente di guasto massima interrotta in modo sicuro | 50 kA–150 kA a 415 V |
| Capacità di interruzione nominale di servizio in cortocircuito (Ics) | Percentuale di Icu (riutilizzabile dopo il viaggio) | 75%–100% dell’Icu |
| Corrente nominale di tenuta di breve durata (Icw) | Corrente trasportata senza danni (time-rated) | 30kA–85kA per 1s/3s |
| Temperatura operativa | Gamma ambientale sicura | Standard: da -5°C a +40°C; Ampio: da -25°C a +70°C |
| Classe di protezione (IP) | Protezione della custodia | IP20 (interno), IP40, IP54 |
| Resistenza meccanica | Cicli operativi | 10.000–30.000 cicli |
| Resistenza elettrica | Cicli di interruzione per guasto | 1.000–5.000 cicli |
● Impianti Industriali:Arrivi principali, centri controllo motori (MCC), protezione trasformatore/generatore.
● Data Center:Sistemi UPS, accoppiatori bus, distribuzione di carichi critici.
● Edifici commerciali:Distribuzione di energia elettrica, HVAC e generatori di riserva nei grattacieli.
● Servizi e infrastrutture:Sottostazioni, quadri di distribuzione, elettrificazione ferroviaria.
● Marino e offshore:Sistemi di alimentazione di bordo (ACB certificati marini).
● Energia rinnovabile:Collegamento alla rete del parco solare/eolico, protezione dell'inverter.
● Corrente nominale (In):≥ corrente massima di carico continuo (fattore di sicurezza 1,1–1,2x).
● Capacità di cortocircuito:Icu ≥corrente di guasto del sistema calcolata (I"k3).
● Poli:3P (standard) o 4P (isolamento neutro richiesto).
●Tipo di unità di viaggio:
o Termico-Magnetico:Protezione di base da sovraccarico/cortocircuito.
o Elettronico (LSIG):Avanzato (L=sovraccarico, S=breve ritardo, I=istantaneo, G=guasto a terra).
o Intelligente (LSIGM):Comunicazione (Modbus, Profibus), controllo remoto, registrazione dati.
● Meccanismo operativo:Manuale (ricarica manuale) o motorizzato (ricarica automatica/remoto).
● Temperatura ambiente/altitudine:Declassare per un'altitudine >2.000 m.
● Standard:CEI 60947-2, IEC 60947-1, GB 14048.2 (Cina), UL 489 (Nord America).
● Certificazioni:CE, IEC, CSA, marino (DNV, ABS) per offshore.
● Selettività:Garantire il coordinamento dell'interruttore a monte/a valle (Classe A/B secondo IEC).
● Interblocco:Interblocco a chiave, interblocco selettivo di zona (ZSI) per sistemi multi-interruttore.

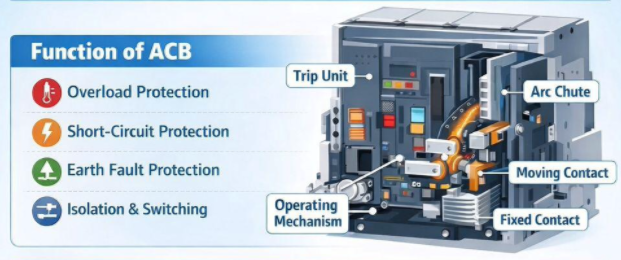

Componenti principali
1. Telaio/Telaio:Lega acciaio/alluminio (supporto strutturale).
2. Sistema di contatto:
o Contatti fissi/mobili:Lega di rame (Cu-Cr, Cu-W) + rivestimenti argento/stagno (bassa resistenza, antisaldante).
o Contatti ad arco:Rame-tungsteno (elevata resistenza all'arco).
3. Scivolo ad arco:Piastre divisorie in acciaio, barriere isolanti (bachelite, DMC).
4. Meccanismo operativo:Caricato a molla (accumulo di energia), collegamento a ginocchiera, chiusure a scatto.
5. Unità di viaggio:Elettronici (microcontrollore, sensori) o magnetotermici (bimetalli, solenoidi).
6.Ausiliari:Sganciatore di minima tensione (UVR), sganciatore a lancio di corrente (ST), contatti ausiliari (AX), contatti di allarme.
● Conduttori: rame elettrolitico ad alta conduttività, leghe d'argento.
● Isolanti: DMC (Dough Moulding Compound), BMC, resina epossidica, plastica resistente al calore.
● Metalli: acciaio laminato a freddo (telaio), acciaio inossidabile (hardware), alluminio (dissipatori di calore).
● Materiali resistenti all'arco elettrico: tungsteno, ceramica, metalli refrattari.
● Stampaggio/Perforazione:Telaio/parti in acciaio provenienti da stampi di precisione.
● Lavorazione:Lavorazione CNC di contatti, alberi e parti meccaniche.
● Stampaggio:Componenti isolanti (DMC/BMC) tramite stampaggio a compressione.
● Assemblea:Sottoinsieme di meccanismi, scivoli d'arco e sganciatori.
● Integrazione del telaio, del sistema di contatto, dello scivolo dell'arco e del meccanismo.
● Cablaggio dei circuiti di controllo e dei componenti ausiliari.
● Test dell'unità a cassetto (posizioni collegate/test/separate).
1. Ispezione visiva: precisione dimensionale, finitura, etichettatura.
2. Test della resistenza di contatto: misurazione milliohm (≤50–100μΩ per polo).
3. Test di resistenza alla tensione dielettrica: test Hi-Pot (2,5–3,5 kV CA per 1 minuto).
4. Test del meccanismo operativo: oltre 50 cicli di accensione/spegnimento; funzionamento regolare.
5. Calibrazione Trip Unit: verifica della soglia di sovraccarico/cortocircuito/guasto a terra.
6. Test di aumento della temperatura: sotto nominale In; aumento massimo della temperatura ≤60K (IEC).
7. Test delle funzioni ausiliarie: UVR, sganciatore, convalida dell'interblocco.
8. Test di protezione IP: ingresso di polvere/acqua (per IP nominale).
· Trattamento anticorrosione, sigillatura e imballaggio in casse di legno.
· Rapporto di prova, manuale e certificato di conformità (CoC) inclusi.
Le prove di tipo convalidano la conformità del progetto alla norma IEC 60947-2 (eseguite su campioni prototipo):
1. Test di realizzazione/interruzione di cortocircuiti:Verificare Icu/Ics/Icm in condizioni di guasto.
2. Test di resistenza a breve termine:Convalida Icw per 1s/3s senza danni.
3. Test di resistenza meccanica ed elettrica:Test di ciclo alla durata nominale.
4. Test di aumento della temperatura:Prestazioni termiche a pieno carico.
5. Prova dielettrica:Tenuta alla frequenza di rete e alla tensione impulsiva.
6. Test delle caratteristiche di viaggio:Precisione delle curve di protezione.
7. Test ambientali:Vibrazioni, urti, cicli di temperatura/umidità.
8. Test di contenimento dell'arco elettrico:Contenimento sicuro dell'arco senza eruzione esterna.
Q1: Qual è la differenza tra ACB e MCCB?
UN:ACBgestire 800 A–10.000 A, fino a 1.000 V CA, con protezione avanzata e design a cassetto.MCCBcoprire 16 A–1.600 A, fino a 690 V, per carichi più piccoli. Gli ACB offrono un potere di interruzione più elevato, una migliore selettività e una manutenzione modulare.
Q2: Quanto durano gli ACB?
UN:20-30 annicon una corretta manutenzione. Resistenza meccanica: 10.000–30.000 cicli; durata elettrica: 1.000–5.000 operazioni di guasto.
Q3: Gli ACB richiedono manutenzione?
UN:SÌ-manutenzione annuale(pulizia, ispezione dei contatti, lubrificazione, test di intervento) prolungano la durata e garantiscono affidabilità. Gli ACB a cassetto consentono di eseguire test senza arresto.
D4: È possibile aggiornare gli interruttori automatici con sganciatori intelligenti?
UN:La maggior parte degli ACB moderni supportanoretrofit sganciatori elettronici/di comunicazioneper il monitoraggio remoto, la diagnostica dei guasti e l'integrazione IoT.

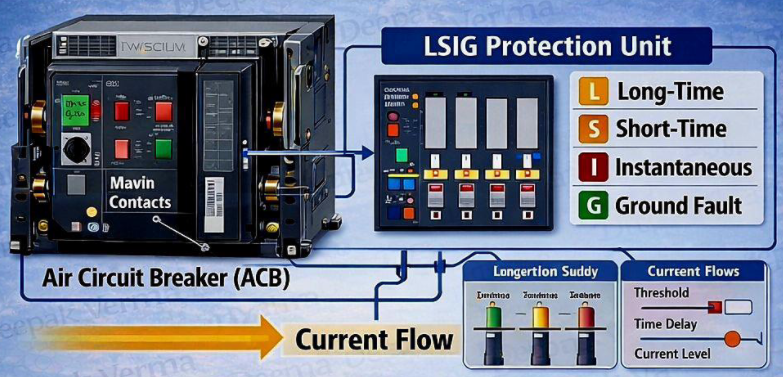

Q5: Qual è il significato della protezione LSIG?
UN:
● L (da molto tempo):Protezione da sovraccarico (1,0–1,5x In).
● S (breve durata):Protezione selettiva da cortocircuito (2–10x In, ritardata).
● I (istantaneo):Protezione da cortocircuito di alto livello (5–20x In, nessun ritardo).
● G (Terra):Protezione da guasto a terra (0,1–1,0x In).
Q6: Come calcolare la capacità di cortocircuito richiesta (Icu)?
UN:Icu ≥corrente di cortocircuito presunta (I"k3)del sistema, calcolato tramite dati o software di impedenza (ad esempio, ETAP, SKM). Consultare un tecnico dei sistemi di alimentazione per la precisione.
Q7: Gli ACB sono adatti per l'uso esterno?
UN:Gli ACB standard (IP20) sono solo per interni.Modelli da esternorichiedono involucri IP54/IP65 e un'ampia gamma di temperature.
D8: Cos'è la selettività dell'interruttore e perché è importante?
UN:La selettività garantisceinterviene solo il circuito difettoso, evitando interruzioni diffuse. Critico per ospedali, data center e produzione: per i carichi critici si consiglia la selettività di Classe B (completa).
Interruttori automatici aperti (ACB)sono fondamentali per una distribuzione dell’energia ad alta corrente sicura e affidabile. Comprendendo la progettazione, le prestazioni, i criteri di selezione e gli standard di conformità, gli acquirenti e gli ingegneri B2B possono specificare l'ACB giusto per le applicazioni critiche, garantendo la sicurezza del sistema, la longevità e l'efficienza operativa. Collabora sempre con produttori certificatiCEI 60947-2e convalidare le prestazioni tramite la documentazione dei test di routine e di tipo.
