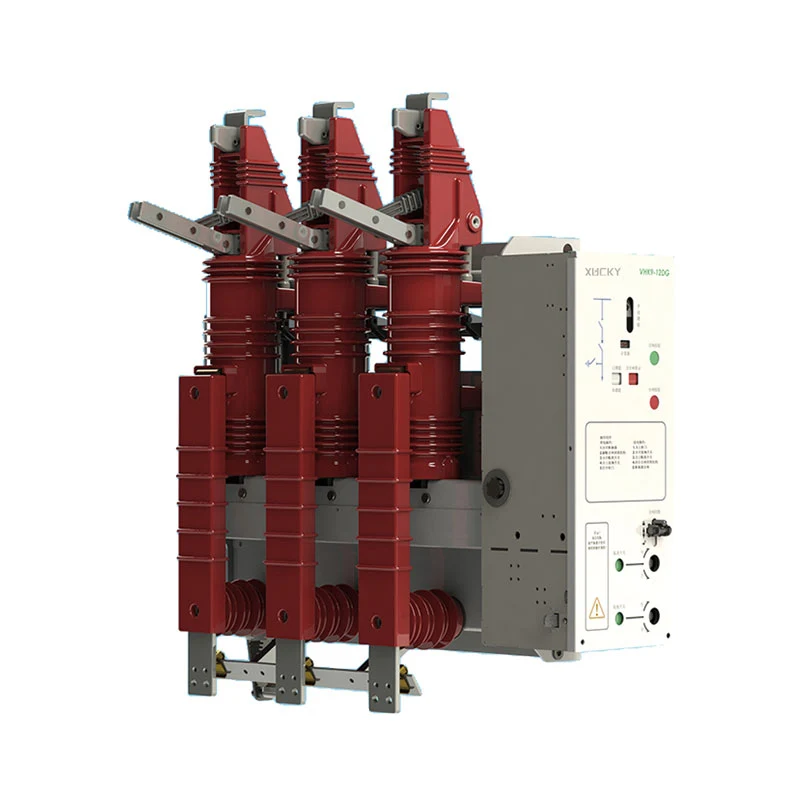

Interruttore automatico in vuoto combinato integrato VHK9-12

L'interruttore automatico combinato in vuoto integrato VHK9-12 è un interruttore sviluppato per l'interpretazione tecnica delle esigenze degli utenti elettrici in termini di affidabilità, sicurezza e compattezza delle apparecchiature elettriche. È adatto per sistemi di distribuzione di energia da 12 KV/7,2 KV in edifici pubblici, edifici residenziali commerciali, industrie manifatturiere industriali e minerarie, ecc. ed è adatto anche per set completi di apparecchiature meccaniche azionate da motori ad alta tensione che richiedono elevata compattezza.

Condizioni ambientali

● Altitudine: ≤2000m;

● Temperatura ambiente: +40℃;

● Umidità relativa: media giornaliera ≤95%, media mensile ≤90%;

● L'aria circostante non deve essere significativamente inquinata da gas corrosivi o combustibili, vapore acqueo, ecc.;

● Nessuna vibrazione violenta e frequente;

● In caso di condizioni d'uso diverse o altri requisiti speciali, consultarci in anticipo.

Parametri tecnici

Caratteristiche Tecniche del Prodotto

● Compatto/Flessibile

La modalità di isolamento dell'aria come mezzo soddisfa gli standard di isolamento elettrico e di scarico locale delle specifiche tecniche dell'industria dell'energia elettrica.

Dimensioni compatte dell'armadio di supporto, supporto delle dimensioni standard dell'armadio: 450*1000*1800 mm (L*P*A), il set completo di sistema di distribuzione dell'energia è particolarmente compatto, risparmiando spazio per costosi terreni edificabili urbani.

Forma flessibile di modalità barra collettrice e estensione, conveniente per altre giunzioni di tipo diverso di armadio.

● Integrato/Incorporato

Progettazione elettrica combinata di interruttori automatici integrati, combinazione di sezionatore, interruttore automatico, interruttore di terra, sensore di carica come uno, design modulare, interblocco semplice e affidabile, facile da manutenere.

● Visualizzazione/Efficienza

Il design della frattura del sezionatore visivo, i tempi di consegna rapidi, il design modulare complessivo, rendono l'assemblaggio elettrico completo in fabbrica comodo e veloce. Struttura monolitica, tutti i tipi di interblocco devono essere realizzati in un unico meccanismo, per ridurre il rischio di guasti all'interblocco causati da problemi del processo di assemblaggio in una fabbrica elettrica completa.

● Stabilità/Durabilità

Meccanismo opzionale a molla/magnete permanente, lunga durata meccanica, incapsulamento sigillato della stanza dell'arco sotto vuoto, resistente alla polvere, elevate prestazioni di isolamento.

Dimensioni complessive

Applicabile alla struttura fissa del quadro

Il corpo dell'armadio è assemblato piegando una piastra di alluminio-zinco da 2,0 mm, con elevata resistenza, leggerezza, eccellente resistenza alla corrosione, separato in locale indipendente a bassa tensione, locale sbarre collettrici, locale commutatore, locale cavi.

Il quadro di tipo fisso è composto dalle seguenti quattro parti:

①locale sbarre ②sezionatore generale ③vano cavi ④meccanismo di manovra, meccanismo di interblocco e controllo a bassa tensione ⑤contatto di terra superiore (opzionale)

① Sala sbarre

Nella parte superiore dell'armadio è predisposta la sala sbarre. Nella sala sbarre le sbarre principali sono collegate tra loro attraverso l'intera fila di quadri.

② Interruttore principale

La sala interruttori è dotata di interruttore automatico che comprende interruttore automatico, sezionatore, interruttore di terra e sensore di tensione. Attraverso la struttura operativa davanti all'armadio dell'interruttore, l'interfaccia dell'interruttore può essere azionata senza aprire la porta dell'armadio della sala comandi.

③ Sala cavi

L'armadio dell'interruttore dispone di un ampio vano cavi, utilizzato principalmente per il collegamento dei cavi, in modo che i cavi unipolari o tripolari possano essere collegati con i più semplici connettori per cavi non schermati. Allo stesso tempo, lo spazio sufficiente può ospitare anche lo scaricatore, il sensore e altri componenti. Nella versione standard, la porta dell'armadio è dotata di una finestra di osservazione e di un dispositivo di interblocco di sicurezza.

Piastra inferiore vano cavi con coperchio di chiusura, telaio di supporto e cavo di dimensioni adeguate. La piastra inferiore della sala cavi e il telaio della porta possono essere rimossi per facilitare l'installazione dei cavi.

④ Meccanismo operativo, meccanismo di interblocco e controllo a bassa tensione

La sala di interblocco a bassa tensione funge anche da pannello di controllo. La cella di bassa tensione è dotata di comando a molla con indicatore di posizione e dispositivo di interblocco meccanico. Può inoltre essere dotato di contatto ausiliario, bobina di sgancio, meccanismo di sgancio di emergenza, display a carica capacitiva, blocco chiave e dispositivo di comando elettrico. Allo stesso tempo, lo spazio della stanza a bassa tensione può anche essere dotato di circuito di controllo, strumento di misura e dispositivo di protezione del microcomputer. Il dispositivo di protezione del microcomputer dispone di un'interfaccia di comunicazione RS232 o RS485 in standby, che può realizzare il monitoraggio remoto.
