Le differenze e gli scenari di applicazione degli interruttori di perdita di tipo AC, A, F e B

Con la divulgazione di elettrodomestici e lampade a LED a frequenza variabile, il tipo CA tradizionalmente utilizzatointerruttore di corrente residuanon è riuscito a tenere il passo con lo sviluppo dei requisiti di protezione. Quindi, dovrebbero essere sostituiti gli interruttori di corrente residua di tipo CA installati esistenti? Come selezionare il tipo di interruttori di corrente residua appena installati?

1. Che cos'è un interruttore di corrente residuo (RCCB)?

Viene utilizzato per rilevare la differenza nella corrente tra la linea di fase e la linea neutra (corrente residua). Quando la corrente di dispersione supera la soglia impostata, taglia rapidamente l'alimentazione. Sicurezza personale: la sensibilità tipica è di 30 Ma, che può inciampare quando una persona riceve una scossa elettrica. Protezione antincendio: le sensibilità di 100 mA o 300 Ma possono sopprimere gli incendi causati da piccole perdite di corrente. Tempo di funzionamento (citato da GB/T 16916.1): quando la corrente residua = IΔN, tempo operativo ≤ 300 ms; Quando la corrente residua = 5iΔN, il tempo di funzionamento ≤ 40 ms.

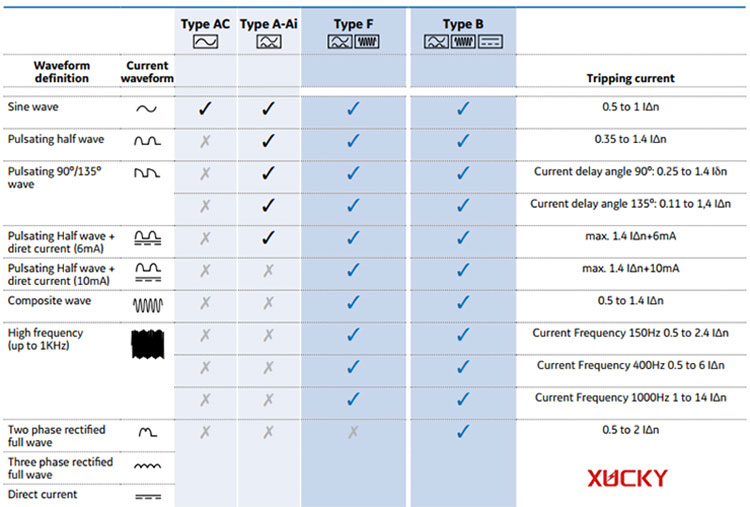

2. Quali sono le differenze fondamentali tra interruttori di perdite di tipo AC, A, F e B?

Tipo CA: carico lineare, adatto a carichi resistivi/induttivi puri (lampade a incandescenza, scaldabagni elettrici, ecc.), Solo trigger per un'azione di perdita di AC sinusoidale pura a 50/60 Hz. Eventuali forme d'onda contenenti componenti DC o componenti ad alta frequenza non attiveranno.

Tipo A: il carico del raddrizzatore, in base al tipo CA, può anche riconoscere forme d'onda "Sine AC + PULSING DC" (corrente del dente di sega dopo rettifica a mezza onda o ad onda piena). Non può ancora rilevare DC a livello di livello liscio o a livello di kilohertz, comunemente presente negli elettrodomestici con ponti rettificanti.

Tipo F: carico di frequenza variabile a fase monofase, copre tutte le capacità di tipo A e si estende a DC pulsanti di frequenza media a livello alto (segmenti di spettro di inverter a frequenza variabile a fase monofase e circuiti PFC) che vanno da 10 Hz a 1 kHz. Tuttavia, non è responsabile della DC regolare. È progettato specificamente per elettrodomestici a frequenza variabile a fase monofase.

Tipo B: carico di frequenza variabile trifase, si estende oltre il tipo F: da un lato, può innescare fino a 1 kHz di perdita di DC seno o pulsante e, dall'altra parte, può anche rilevare 0 Hz di DC liscio.

3. Per quali scenari è adatto l'interruttore di perdite di tipo CA?

• Lampade a incandescenza, lampade alogene, lampade tradizionali per risparmiare energia;
• Scaldabagni elettrici, forni a resistenza, coperte elettriche e altri carichi puramente resistivi;
• Motori a velocità singola o elettrodomestici senza controllo elettronico della velocità.

4. Per quali scenari è adatto l'interruttore di protezione delle perdite di tipo A?

• Lavandini elettronici addeguati/frequenze variabili, frigoriferi a frequenza variabile;
• Forni a microonde, pentole di riso elettrico, alimentatori per computer e televisione;
• Lampade del driver a LED e circuiti di presa con rettifica.

5. Per quali scenari è adatto l'interruttore di perdite di tipo F?

Carico a frequenza variabile monofase commerciale/compatta

• Unità esterna a frequenza variabile, compressore di pompa di calore monofase
• Lavatrice a frequenza variabile, asciugatrice, lavastoviglie
• Pompa idrica a frequenza variabile a fase monofase (piscina, pompa di circolazione del riscaldamento a pavimento)
• Deteriorario di controllo elettronico della velocità, utensili elettrici e altri prodotti

con alimentatore di commutazione PFC

• Guida a LED ad alta potenza, adattatore di alimentazione, attrezzatura per la stampa dell'ufficio
• Piccoli up, alimentazione di controllo industriale, ecc.

6. Per quali scenari è adatto l'interruttore di perdite di tipo B?

• Convertitori di frequenza dell'aria divisa / condizionatori d'aria centrali;
• Inverter fotovoltaici, inverter di accumulo di energia;
• Caricabatterie per veicoli DC e AC, UPS, MACCHINE CNC.

7. Quali parametri chiave dovrebbero essere considerati quando si effettua una selezione?

• Corrente classificata (IN): selezionare in base alla corrente di carico massima simultanea moltiplicata per un margine da 1,2 a 1,3 (25 A/40 A/63 A/100 A, ecc.).
• Corrente operativa residua classificata (IΔN): protezione personale: 30 mA (10 mA per aree speciali);
• Protezione antincendio: 100 mA o 300 mA (per la protezione totale delle perdite totali).
• Numero polo: monofase seleziona 1p+n, tre fasi seleziona 3p+n o 4p.

8. Come scegliere tra 30 mA, 100 mA e 500ma?

• Circuiti terminali (camera da letto, soggiorno, camera per bambini): 30 mA, per protezione da scosse elettriche personali.
• Terminali area umida (cucina, bagno): 30 mA, in ambienti ad alta umidità, la protezione personale è più necessaria e non dovrebbe essere rilassato a una corrente più alta.
• Scatola di distribuzione principale Protezione totale perdite: 100 mA - 300 mA, protezione antincendio + coordinamento selettivo con il livello inferiore. Si consiglia di scegliere un tipo di tipo (S)
• Circuiti ad alta potenza/industriale: priorità 300 mA. Dopo il calcolo o la misurazione, se la corrente di dispersione è relativamente grande, è possibile selezionare 500 mA o superiore per ridurre il falso inciampo causato da perdite in linee lunghe.

9. Quali sono le precauzioni per l'installazione e la manutenzione?

• Installazione:

Installare l'interruttore di protezione delle perdite sul lato principale in arrivo della scatola di distribuzione, il più vicino possibile al misuratore di elettricità.

Il filo di fase e il filo neutro devono essere instradati attraverso il trasformatore a sequenza zero insieme. Il filo neutro non deve essere miscelato con altri circuiti o PE.

• Ambiente:

Tieni lontano da alte temperature, alta umidità e gas corrosivi. Controllare regolarmente la pulizia. Soprattutto per la scatola di distribuzione in cucina, dovrebbe essere selezionata una scatola elettrica di tipo a porte sigillata.

• Auto-controllo:

Premere il tasto "T" una volta al mese;

La frequenza può essere aumentata durante le stagioni piovose e umide.

10. Quali sono le differenze tra RCCB e RCBO?

• RCCB: Fornisce solo protezione delle perdite, mentre è necessario un MCB per la protezione da sovraccarico/aumento.
• Rcbo: Combina protezione delle perdite, protezione da sovraccarico e protezione del corto circuito in un'unità, spazio di risparmio ma con un prezzo leggermente più alto.

11. Devo sostituire l'interruttore di perdite di tipo AC domestico?

• L'aggiornamento dovrebbe essere basato sul carico effettivo: pericolo per la sicurezza: il tipo CA non si attiverà per la perdita di DC pulsante/più fluida;
• Rischio di falso viaggio: la distorsione DC può impedire al tipo di CA di ripristinare o causare un falso viaggio;
• Piano di aggiornamento: rettifica ordinaria, apparecchi elettronici → Sostituire con un tipo; Quelli contenenti dispositivi DC levigati o ad alta frequenza → Utilizzare direttamente con il tipo B; La protezione delle perdite principali di livello superiore può comunque conservare il tipo CA (o un tipo) per garantire la "classificazione selettiva".
• Nuove pile di ricarica standard nazionali sono state dotate di monitoraggio 6MA DC dal 2025 e non è necessaria alcuna installazione aggiuntiva.
