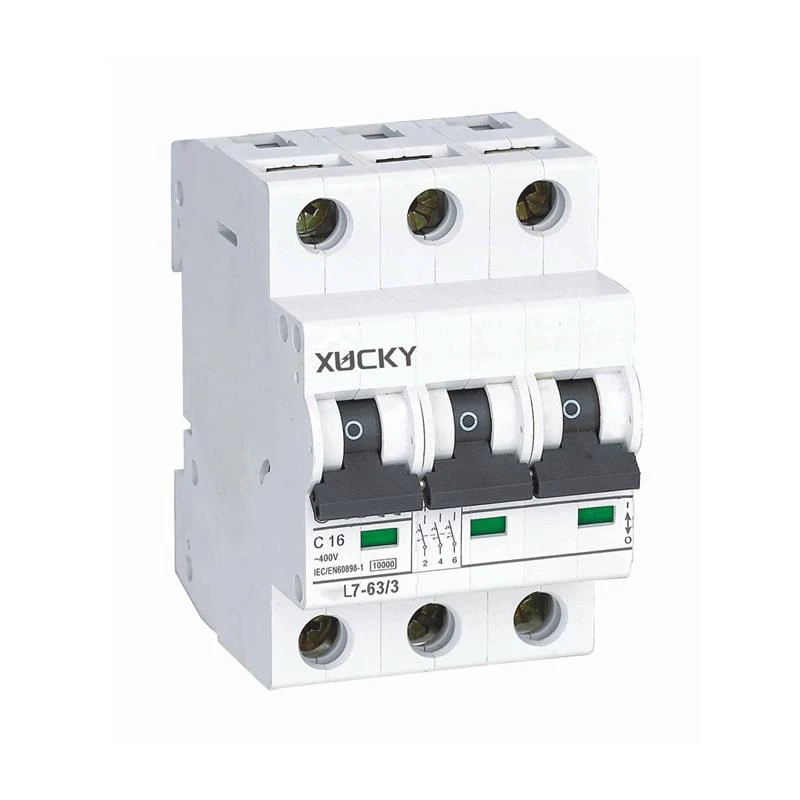

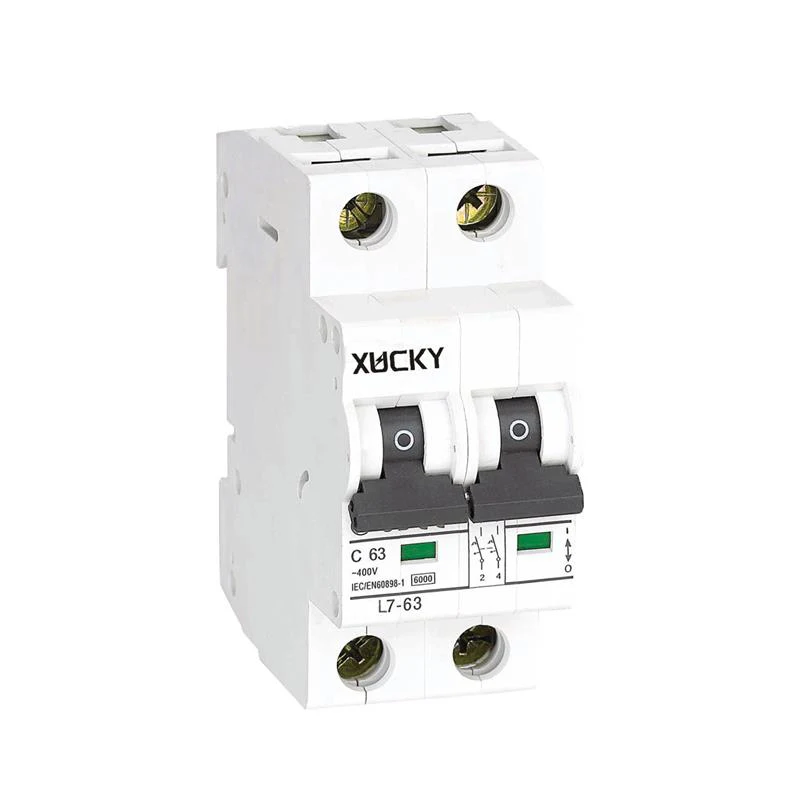

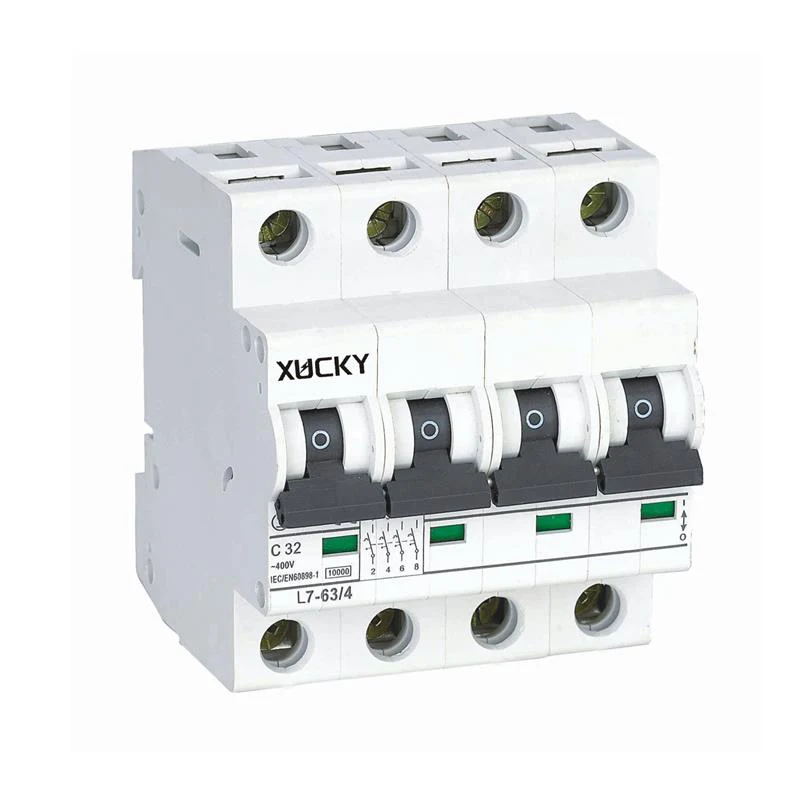

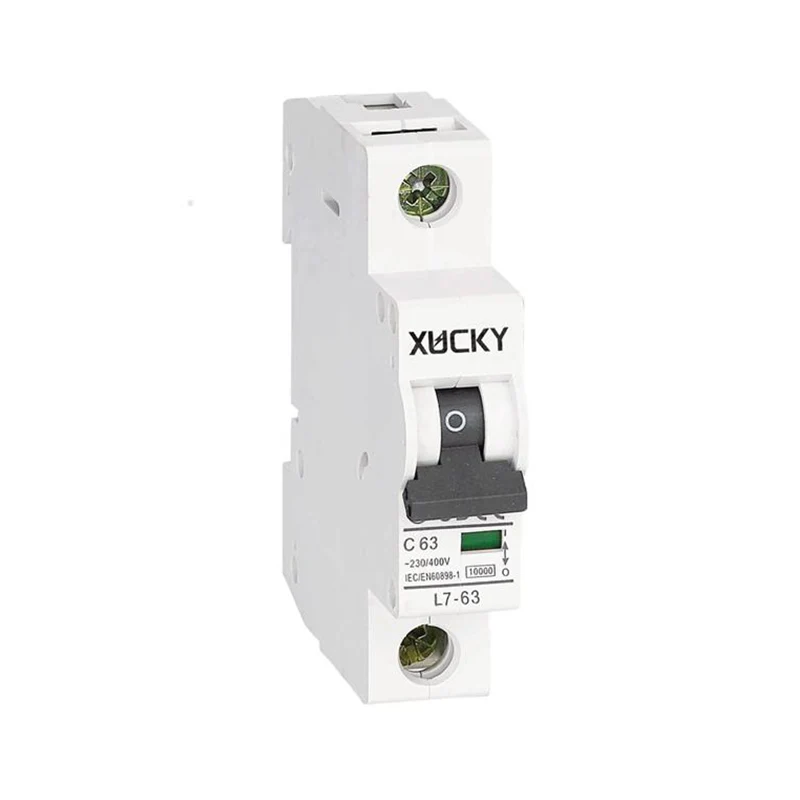

L7-63 Interruttore automatico miniaturizzato

Prodotti personalizzati di alta qualità Interruttore automatico miniaturizzato L7-63 proveniente da fornitori e produttori cinesi, XUCKY Electric offre una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

Invia richiesta

Descrizione del prodotto

Ambito di applicazione

Interruttore automatico miniaturizzato L7-63 del marchio XUCKY Electric (interruttore miniaturizzato 10KA), utilizzato principalmente per linee di distribuzione di protezione di CA 50 Hz/60 Hz, tensione nominale di 110 V, 230 V (220 V), 400 V (380 V), corrente nominale di 1 A, 3 A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A e 63A, il potere di interruzione nominale in cortocircuito è 10KA o inferiore e utilizzato per linee di chiusura, interruzione e conversione non frequenti, con sovraccarico, cortocircuito protezione. Allo stesso tempo, l'MCB 10KA dispone di potenti moduli di funzioni ausiliarie, come contatti ausiliari, contatti di indicazione con allarme, sganciatore, controllo remoto dello sganciatore di minima tensione e altri moduli. L'interruttore automatico miniaturizzato L7-63 (10KA MCB) è conforme agli standard GB10963.1, IEC60898-1.

Principali parametri tecnici

Corrente nominale	6A,10A,16A,25A,32A,40A,50A,63A
Poli	1P,2P,3P,4P
Tensione nominale Ue	230 V/400 V
Tensione nominale di resistenza all'impulso (1,2/50) Uimp	6kV
Tensione di prova dielettrica a e Ind. Freq. Per 1 minuto	2kV
Classe di protezione	IP20
Caratteristica di rilascio termomagnetico	Curva B (3-5 pollici), curva C (5-10 pollici), curva D (10-14 pollici)
Vita elettrica	2000
Vita meccanica	10000
Temperatura di riferimento per l'impostazione dell'elemento termico	35 ℃
Temperatura ambiente	-5~+40℃
Tipo di connessione terminale	Viti a croce
Cavo adattatore	6-63A 1-25mm² 16-3AWG
Coppia di serraggio	3.0N.M
Combinazione con accessori Contatto ausiliario
Contatto ausiliario	SÌ
Contatto di allarme	SÌ
Rilascio dello shunt	SÌ
Sottotensione di rilascio	SÌ

Curva caratteristica di intervento – Tipo B C D

Compensazione della temperatura

Quando la temperatura ambiente non è un valore di riferimento di 30 gradi, il fattore di correzione di riferimento è il seguente.

Temperatura ambiente	-20℃	-10℃	0 ℃	10 ℃	20 ℃	30 ℃	40 ℃	50℃	60 ℃
Coefficiente di correzione corrente	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Connessione

Corrente nominale	Filo di rame adattatore minimo
6A	1MM²/17AWG
10A	1,5MM²/16AWG
16A	1,5MM²/16AWG
25A	2,5MM²/13AWG
32A	4MM²/11AWG

40A	6MM²/10AWG
50A	10MM²/7AWG
63A	10MM²/7AWG
