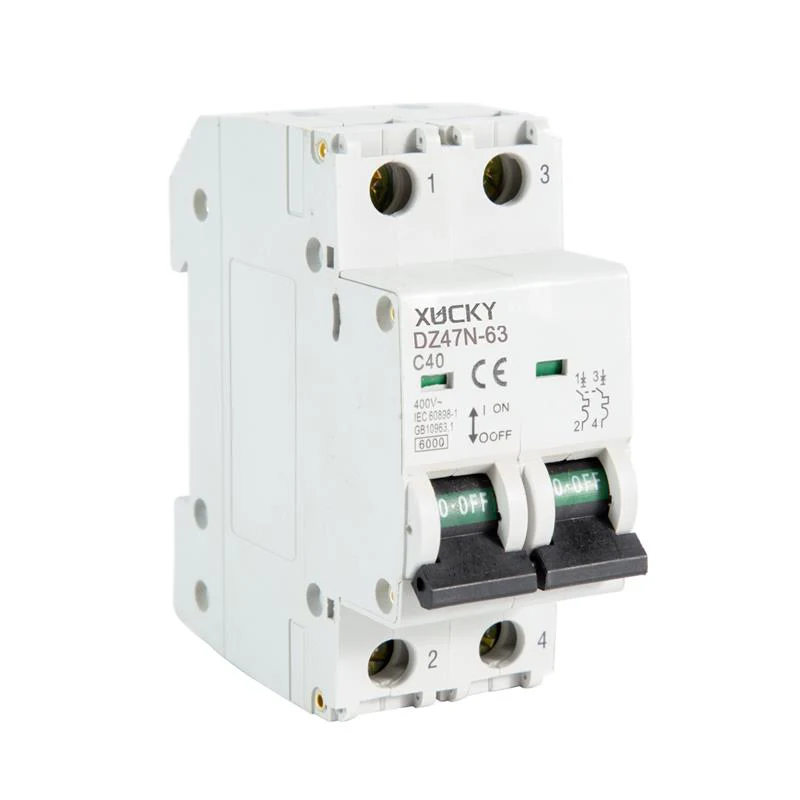

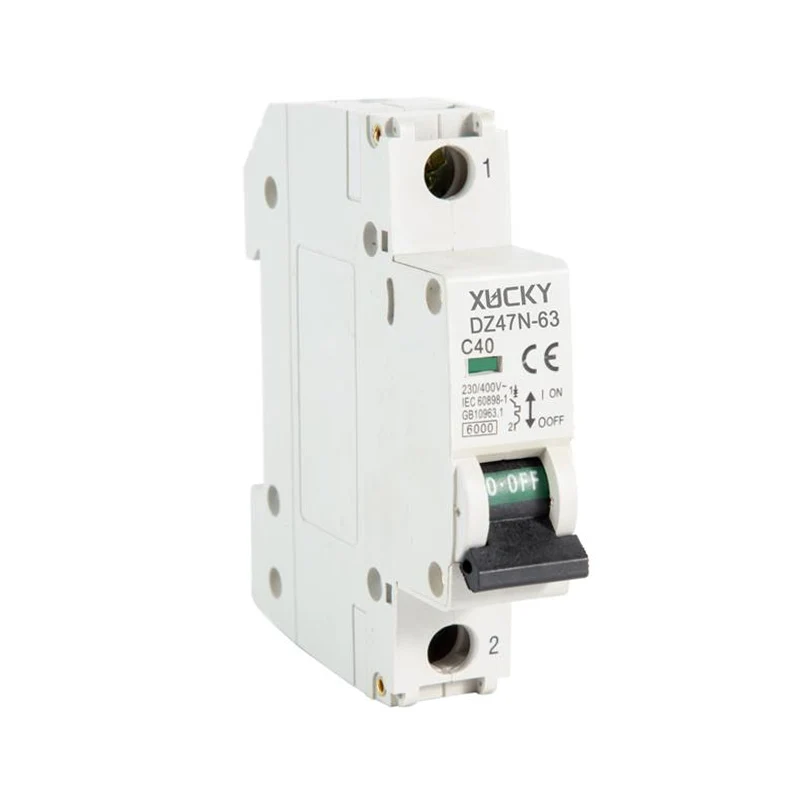

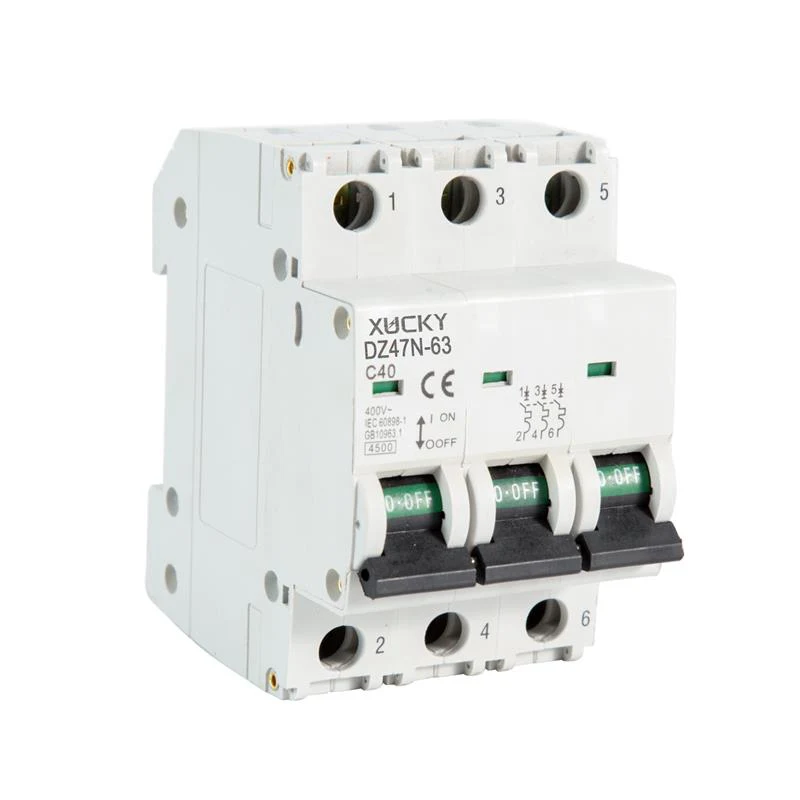

Interruttore automatico miniaturizzato DZ47N-63

Prodotti personalizzati di alta qualità Interruttore automatico miniaturizzato DZ47N-63 proveniente da fornitori e produttori cinesi, XUCKY Electric offre una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

Invia richiesta

Descrizione del prodotto

Introduzione

Gli interruttori automatici miniaturizzati DZ47N-63 del marchio XUCKY Electric sono destinati alla protezione di sistemi di distribuzione e di gruppo con carichi diversi:

- elettrodomestici, illuminazione – interruttori con caratteristica V;

- azionamenti con correnti di spunto moderate (compressore, gruppo ventilante) - interruttori in caratteristica C;

- azionamenti con correnti di avviamento elevate (meccanismi di sollevamento, pompe) - interruttori con caratteristica D;

Gli interruttori automatici miniaturizzati DA47N-63 sono consigliati per l'uso nei quadri di distribuzione elettrica di edifici residenziali e pubblici.

Vantaggi

· Due tipi di protezione da cortocircuito.

· Ampio intervallo di temperature di esercizio da –40 a +50° С.

· Leva d'innesto aggiornata e più ampia con area di contatto migliorata.

· Le tacche sui morsetti dei terminali riducono le perdite termiche e aumentano la stabilità meccanica della connessione.

MCB DA47N-63
Per la protezione della distribuzione generale di energia (IEC/EN 60898-1)
Poli		1P			2P	3P	4P
Prestazioni elettriche
Funzioni		protezione da cortocircuito, protezione da sovraccarico, isolamento, controllo
Frequenza nominale f Hz		50-60Hz
Tensione di lavoro nominale Ue V CA		230/400			400
Corrente nominale In A		6,10,16,20,25,32,40,50,63
Tensione di isolamento nominale Ui V		500
Tensione di tenuta a impulso Uimp kV		4
Tipo di intervento istantaneo	DA47N-63N	B/C/D
	DA47N-63H	B/C/D
Cortocircuito nominale Icn(kA)	DA47N-63N	4.5
	DA47N-63H	6
Tipo di rilascio		Di tipo magnetotermico
Vita utile (O~C)		Meccanico	Valore reale	20000
			Valore standard	4000
		Elettrico	Valore reale	8000
			Valore standard	4000
Collegamento e installazione
Grado di protezione		IP20
Filo mm²		1~35
Temperatura di lavoro		-5～+40℃
Resistenza all'umidità e al calore		Classe 2
Altitudine sopra il mare		≤2000
Umidità relativa		+20℃ ,≤90% ;+40℃ ,≤50%
Grado di inquinamento		2
Ambiente di installazione		Evitare urti e vibrazioni evidenti
Classe di installazione		ClasseⅡ , ClasseⅢ
Montaggio		Guida DIN35
Combinazione con accessori
Contatto ausiliario		SÌ
Contatto di allarme		SÌ
Sgancio a shunt		SÌ
Sganciatore di minima tensione		SÌ
Contatto ausiliario+Contatto allarme		SÌ
Dimensioni (mm) (LxHxL)			a	17.5				35	52.5	70
			b	80.2				80.2	80.2	80.2
			c	76.5				76.5	76.5	76.5
