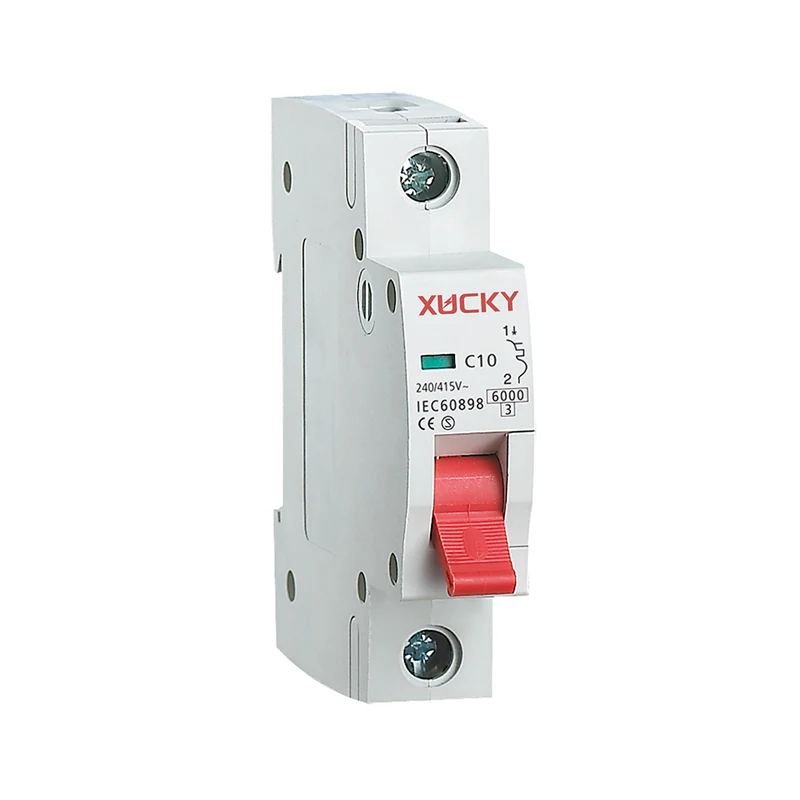

Interruttore automatico miniaturizzato serie New Era

Interruttori automatici miniaturizzati di alta qualità della serie New Era da fornitori cinesi, XUCKY Electric è specializzata da molti anni in apparecchiature terminali elettriche modulari. I nostri prodotti hanno un buon vantaggio di prezzo e coprono la maggior parte dei mercati del Sud America, Medio Oriente, Africa e Sud-Est asiatico. Non vediamo l'ora di diventare il vostro partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

Supporta la produzione di massa personalizzata Gli interruttori automatici miniaturizzati della serie New Era sono consigliati per l'uso nei quadri di distribuzione elettrica di edifici residenziali e pubblici.

Introduzione

I New Era sono destinati alla protezione dei sistemi di distribuzione e di gruppo con carichi diversi:

- elettrodomestici, illuminazione – interruttori con caratteristica V;

- azionamenti con correnti di spunto moderate (compressore, gruppo ventilante) - interruttori in caratteristica C;

- azionamenti con correnti di avviamento elevate (meccanismi di sollevamento, pompe) - interruttori con caratteristica D;

Gli interruttori automatici miniaturizzati BA47-29 sono consigliati per l'uso nei quadri di distribuzione elettrica di edifici residenziali e pubblici.

Vantaggi

· Due tipi di protezione da cortocircuito.

· Ampio intervallo di temperature di esercizio da –40 a +50° С.

· Leva d'innesto aggiornata e più ampia con area di contatto migliorata.

· Le tacche sui morsetti dei terminali riducono le perdite termiche e aumentano la stabilità meccanica della connessione.

Interruttore automatico miniaturizzato serie New Era
Per la protezione della distribuzione generale di energia (IEC/EN 60898-1)
Poli			1P	2P	3P	4P
Prestazioni elettriche
Funzioni			protezione da cortocircuito, protezione da sovraccarico, isolamento, controllo
Frequenza nominale f Hz			50-60Hz
Tensione nominale di lavoro Ue V AC			230/400	400
Corrente nominale In A			6,10,16,20,25,32,40,50,63
Tensione nominale di isolamento Ui V			500
Tensione di tenuta ad impulso Uimp kV			4
Tipo di intervento istantaneo	New era		B/C/D
Cortocircuito nominale Icn(kA)	New era		4.5
Tipo di rilascio			Di tipo magnetotermico
Vita utile (O~C)	Meccanico	Valore reale	20000
		Valore standard	4000
	Elettrico	Valore reale	8000
		Valore standard	4000
Collegamento e installazione
Grado di protezione			IP20
Filo mm²			1 ~ 35
Temperatura di lavoro			-5 ~+40℃
Resistenza all'umidità e al calore			Classe 2
Altitudine sopra il mare			≤2000
Umidità relativa			+20℃, ≤90%;+40℃, ≤50%
Grado di inquinamento			2
Ambiente di installazione			Evitare urti e vibrazioni evidenti
Classe di installazione			Classe Ⅱ, Classe Ⅲ
Montaggio			Guida DIN35
Combinazione con accessori
Contatto ausiliario			SÌ
Contatto di allarme			SÌ
Sgancio a shunt			SÌ
Sganciatore di minima tensione			SÌ
Contatto ausiliario+Contatto allarme			SÌ
Dimensioni (mm) (LxHxL)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5
