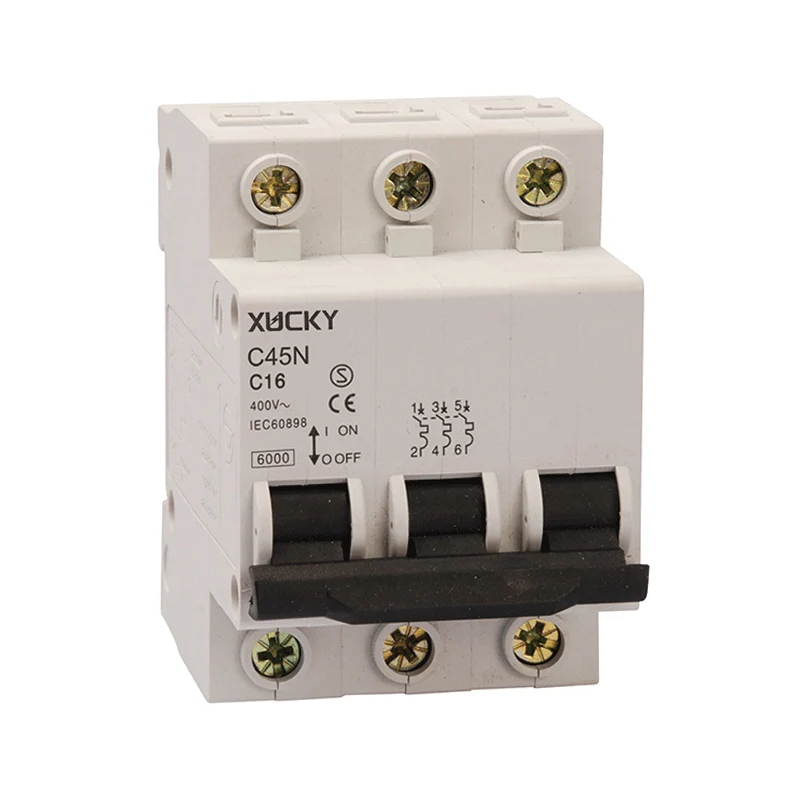

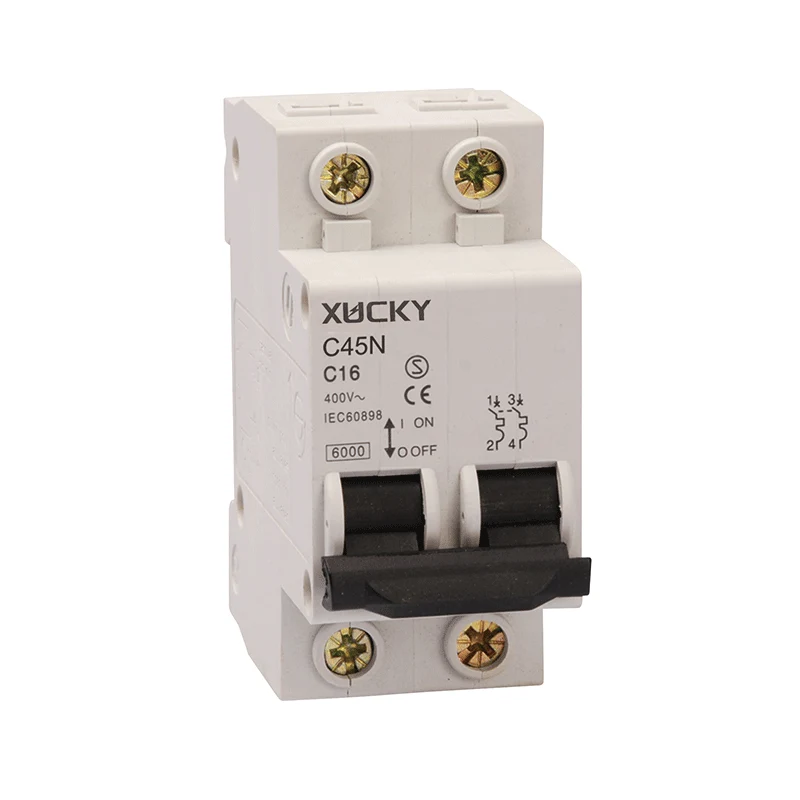

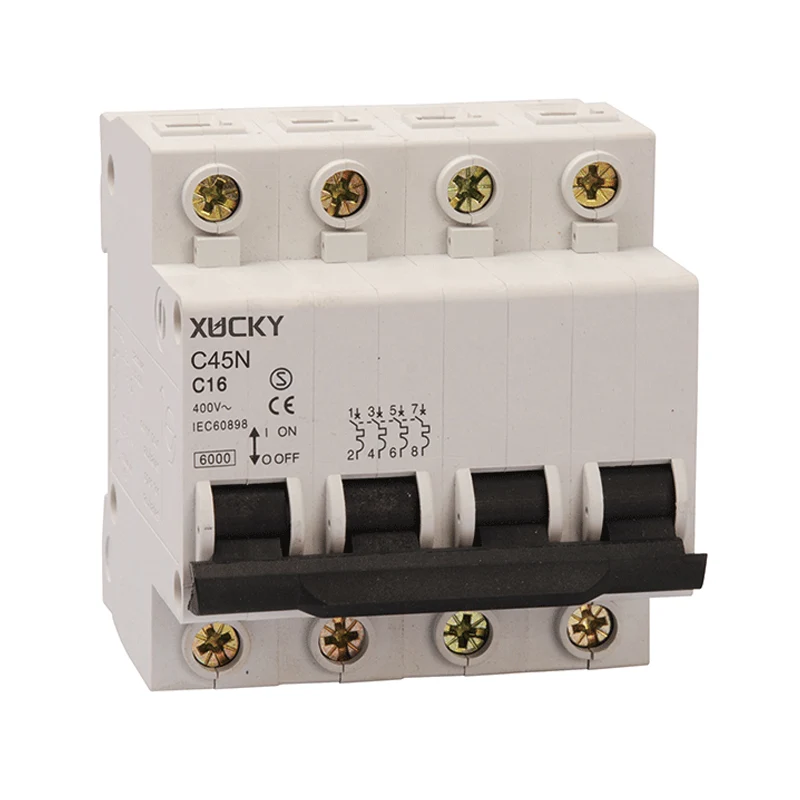

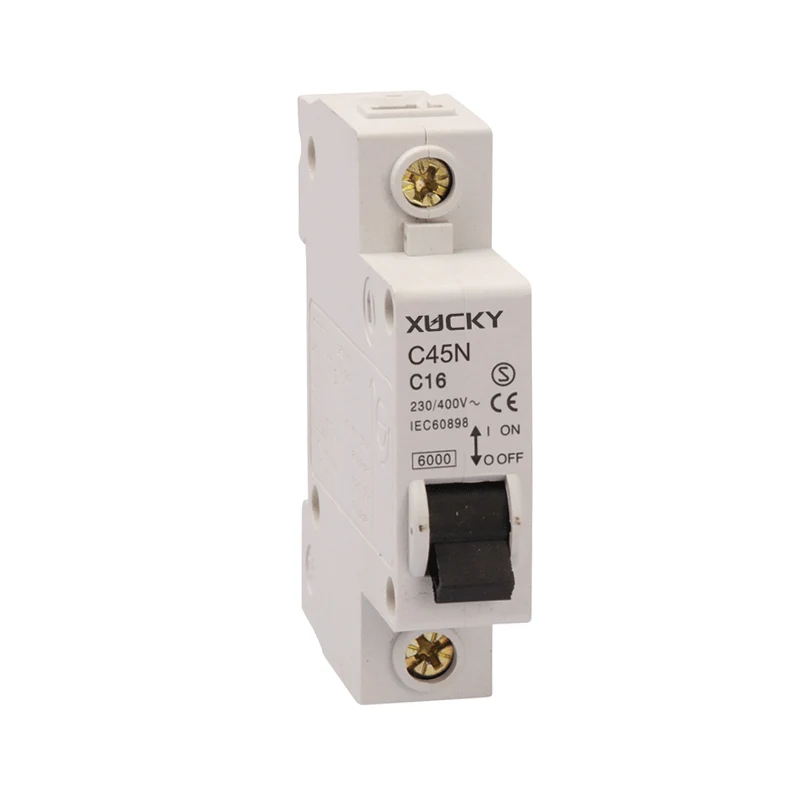

Interruttore automatico miniaturizzato DZ47-63

Interruttore automatico miniaturizzato DZ47-63 di alta qualità da fornitori cinesi, XUCKY Electric è specializzato da molti anni in apparecchiature terminali elettriche modulari. I nostri prodotti hanno un buon vantaggio di prezzo e coprono la maggior parte dei mercati del Sud America, Medio Oriente, Africa e Sud-Est asiatico. Non vediamo l'ora di diventare il vostro partner a lungo termine in Cina.

Ambito di applicazione

L'interruttore automatico miniaturizzato DZ47-63 o chiamato MCB viene utilizzato principalmente in CA 50/60 Hz, tensione operativa nominale di 230 V/400 V e inferiore, corrente nominale del circuito 63 A, l'interruttore automatico viene utilizzato principalmente nel cablaggio elettrico di edifici moderni e sovraccarico, la protezione da cortocircuito delle apparecchiature si applica anche al funzionamento poco frequente e all'isolamento della linea. Le caratteristiche strutturali dell'MCB DZ47-63 sono composte da involucro in plastica, meccanismo operativo, sistema ad arco di contatto, meccanismo di sgancio e altri componenti. L'involucro utilizza una plastica speciale ad alto ritardo di fiamma ed elevata resistenza, ha un'elevata resistenza agli urti e è leggera. Le parti del meccanismo operativo dell'interruttore DZ47 sono realizzate in plastica ad alta resistenza, che garantisce sensibilità e affidabilità ottenendo al contempo il momento di inerzia più basso in modo che il tempo dal guasto di cortocircuito all'operazione del meccanismo di sgancio sia breve. Il meccanismo di sgancio è composto da un meccanismo bimetallico di sgancio a tempo inverso per sovraccarico e da un meccanismo elettromagnetico istantaneo di cortocircuito. Il sistema ad arco di contatto utilizza uno speciale angolo dell'arco guida e un corridoio esterno e presenta notevoli caratteristiche di limitazione della corrente. L'interruttore automatico miniaturizzato DZ47 è conforme ai requisiti standard IEC60898 e GB10963.1. Gli interruttori automatici miniaturizzati DZ47-63 sono prodotti da TAIXI e sono stati certificati dalla certificazione nazionale CCC e CE.

Modello e significato

Condizioni normali di funzionamento e di installazione

3.1 Il limite superiore della temperatura ambiente non supera +40 ℃, il limite inferiore non è inferiore a -5 ° C e la temperatura media di 24 ore non supera +35 ° C.

3.2 L'altitudine del luogo di installazione non deve superare i 2000 m.

3.3 L'umidità relativa atmosferica alla temperatura dell'aria ambiente +40 ℃ non è superiore al 50%, ha consentito di avere un'umidità relativa più elevata a temperature più basse; ad esempio a + 20 ℃ fino al 90%. È necessario adottare precauzioni speciali per la formazione di condensa che può occasionalmente formarsi sul prodotto a causa dei cambiamenti di temperatura.

3.4 Grado di inquinamento: Grado 2.

3.5 Condizioni di installazione: installato in un luogo senza impatti significativi, vibrazioni, mezzi non pericolosi (esplosivi).

3.6 Installazione: guida di installazione TH35-7.5.

3.7 Categoria di installazione: Classe II, III.

I principali parametri e prestazioni tecniche

Specifiche principali dell'interruttore automatico DZ47:

In base alla corrente nominale: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

Secondo il POLE: 1P. Unipolare; 2P. Due poli; 3P. Tre poli; 4P. Quattro poli.

Secondo la forma di sgancio istantaneo dell'interruttore: a. MCB di tipo B (3In ~ 6In); B. MCB di tipo C (5In ~ 10In); C. MCB di tipo D (10In ~ 20In).

Vita meccanica ed elettrica: l'interruttore automatico miniaturizzato DZ47 produce e interrompe la corrente nominale nella tensione nominale, il fattore di potenza è 0,85~0,9, in base al test di frequenza del ciclo operativo orario 120 volte (>32 A) o 240 (≤32 A), la sua vita elettrica è di 4000 volte, la vita meccanica è di 10.000 volte.

Parametri tecnici dell'interruttore automatico DZ47

Capacità di interruzione nominale in cortocircuito di DZ47-63

Caratteristiche di protezione da sovracorrente alla temperatura ambiente di 30 ℃ ~ 35 ℃

Coefficiente di compensazione della temperatura dell'interruttore automatico DZ47

Il fattore di correzione della corrente utilizzata dall'interruttore Miniatrue DZ47 a diverse altitudini

DZ47 Curva caratteristica di intervento dell'interruttore automatico DZ47-63

Curva caratteristica di intervento dell'interruttore automatico di tipo C

Curva caratteristica di intervento degli interruttori automatici di tipo D

Cablaggio: 25 mm² e inferiore per il collegamento del cavo, il metodo di cablaggio prevede viti per serrare il cablaggio, la coppia è 2,0 N · m.

Dimensioni d'ingombro e di installazione

Cos'è un interruttore automatico miniaturizzato?

Un MCB è un interruttore elettrico ad azionamento automatico. Gli interruttori automatici miniaturizzati hanno lo scopo di prevenire danni a un circuito elettrico a causa di un eccesso di corrente. Sono progettati per scattare in caso di sovraccarico o cortocircuito per proteggere da guasti elettrici e guasti alle apparecchiature.

Vengono ancora utilizzati i miniinterruttori?

Il fusibile potrebbe non rilevarlo, ma l'interruttore miniaturizzato lo fa in modo più affidabile. L'MCB è molto più sensibile alla sovracorrente rispetto a un fusibile. Maneggiare un MCB è elettricamente più sicuro di un fusibile.

A cosa servono i mini interruttori?

Un interruttore automatico miniaturizzato viene utilizzato in applicazioni residenziali e commerciali in cui viene fornita solo una fase di alimentazione (monofase) per proteggere il cablaggio e le apparecchiature dai danni causati da sovracorrenti. E un sistema monofase viene generalmente utilizzato per l'illuminazione o gli elettrodomestici in una casa o in un'azienda.
