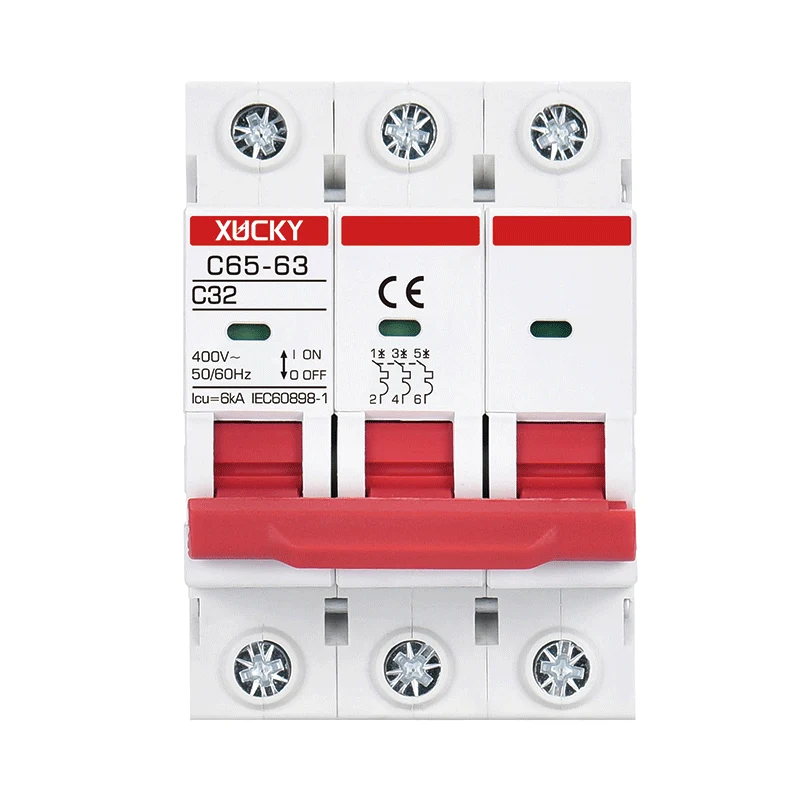

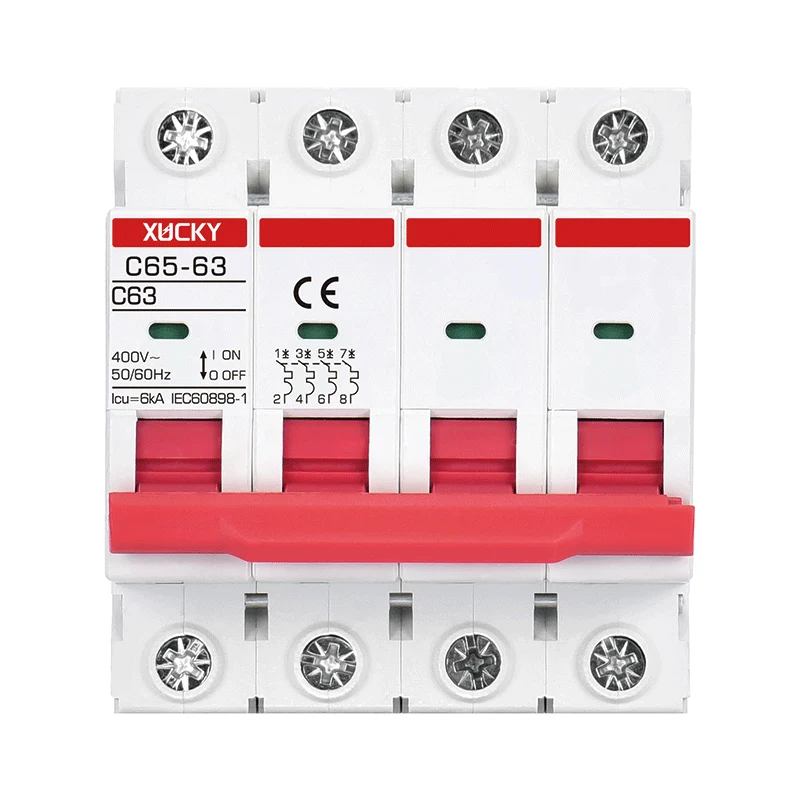

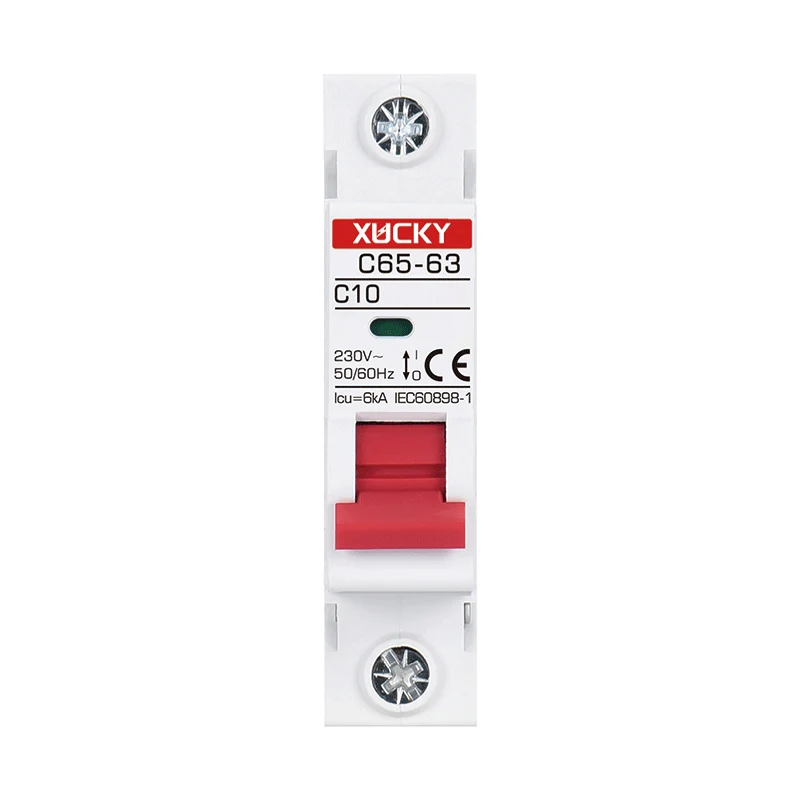

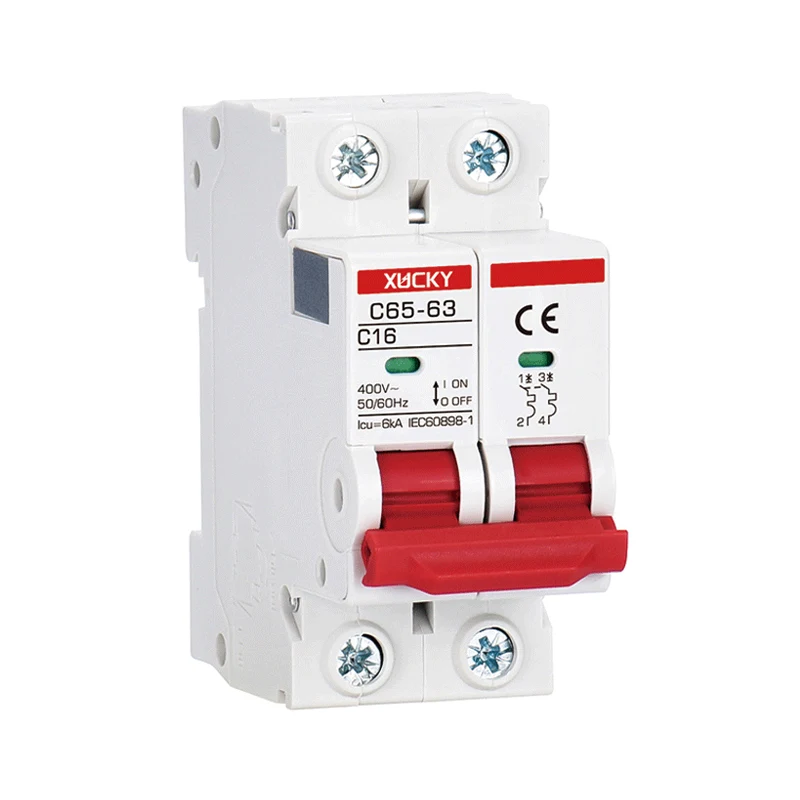

Interruttore automatico miniaturizzato C65

L'interruttore automatico miniaturizzato C65 del marchio XUCKY Electric (chiamato anche MCB domestico 6KA, simile a CHINT NB1-63) viene utilizzato per il circuito CA 50 Hz, tensione nominale di 110 V/230/400 V, corrente nominale di 1 A, 2 A, 3 A, 6 A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A per proteggere sovraccarico e cortocircuito, nonché per l'uso in circostanze normali di conversione poco frequente del circuito, utilizzabile anche come interruttore isolante per circuito di interruzione per proteggere il circuito e le apparecchiature.

Invia richiesta

Descrizione del prodotto

Prodotti personalizzati di alta qualità Interruttore automatico miniaturizzato C65 proveniente da fornitori e produttori cinesi, XUCKY Electric offre una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

Ambito di applicazione

L'interruttore automatico C65-63 6KA (chiamato anche MCB domestico 6KA, simile a CHINT NB1-63) viene utilizzato per il circuito CA 50 Hz, tensione nominale di 110 V/230/400 V, corrente nominale di 1 A, 2 A, 3 A, 6 A, 10 A , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A per proteggere sovraccarico e cortocircuito, nonché per l'uso in circostanze normali di conversione poco frequente del circuito, può essere utilizzato anche come interruttore isolante per il circuito di interruzione a proteggere il circuito e l'apparecchiatura.

L'interruttore automatico 6KA (MCB domestico 6KA) è utilizzato per luoghi industriali, commerciali, residenziali a molti piani e civili e altri luoghi.

Soddisfa gli standard: GB10963.1, IEC60898-1.

Principali parametri tecnici

Corrente nominale	6A,10A,16A,25A,40A,50A,63A
Poli	1P.2P.3P,4P,1P+N,3P+N
Tensione nominale Ue	230 V/400 V
Tensione nominale di resistenza all'impulso (1,2/50) Uimp	6kV
Tensione di prova dielettrica a e Ind. Freq. Per 1 minuto	6kV
Indicazione di rottura	Finestra Verde (Disconnesso), Finestra Rossa (Chiusa)
Classe di protezione	IP20
Caratteristica di rilascio termomagnetico	Curva B (3-5 pollici), curva C (5-10 pollici), curva D (10-14 pollici)
Vita elettrica	2000
Vita meccanica	10000
Temperatura di riferimento per l'impostazione dell'elemento termico	30 ℃
Temperatura ambiente	-5~+40℃
Tipo di connessione terminale	Viti a croce
Cavo adattatore	6-63A 1-25mm² 16-3AWG \| 80-125 A 8-35 mm² 16-2 AWG
Coppia di serraggio	3.0N.M
Combinazione con accessori Contatto ausiliario
Contatto ausiliario	SÌ
Contatto di allarme	SÌ
Rilascio dello shunt	SÌ
Sottotensione di rilascio	SÌ

Curva caratteristica di intervento – Tipo B C D

Compensazione della temperatura

Quando la temperatura ambiente non è un valore di riferimento di 30 gradi, il fattore di correzione di riferimento è il seguente.

Temperatura ambiente	-20℃	-10℃	0 ℃	10 ℃	20 ℃	30 ℃	40 ℃	50 ℃	60 ℃
Coefficiente di correzione corrente	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Connessione

Corrente nominale	Filo di rame adattatore minimo
6A	1MM²/17AWG
10A	1,5MM²/16AWG
16A	1,5MM²/16AWG
25A	2,5MM²/13AWG
32A	4MM²/11AWG
40A	6MM²/10AWG
50A	10MM²/7AWG
63A	10MM²/7AWG
