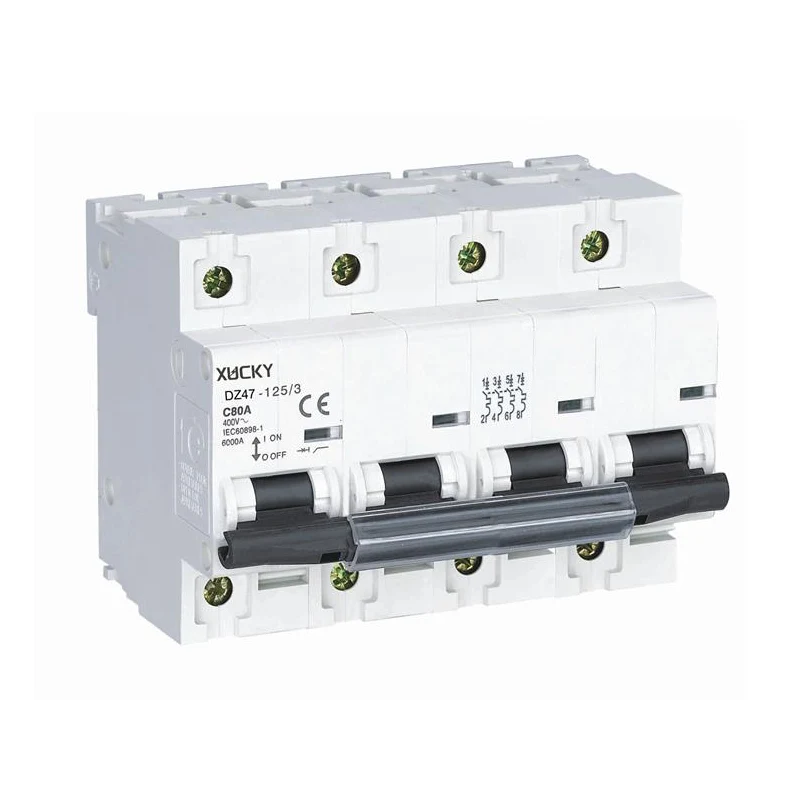

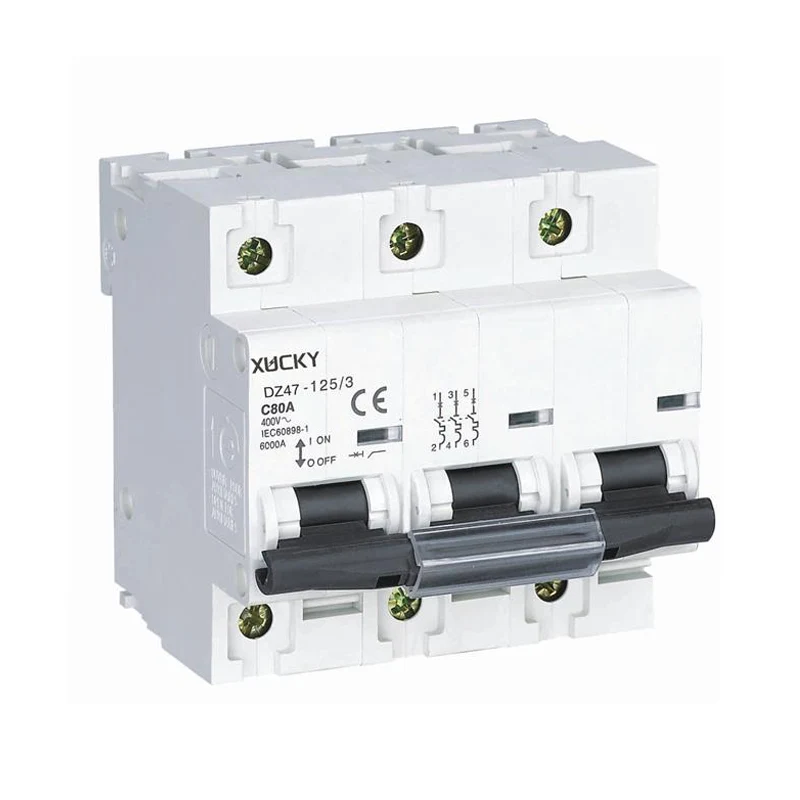

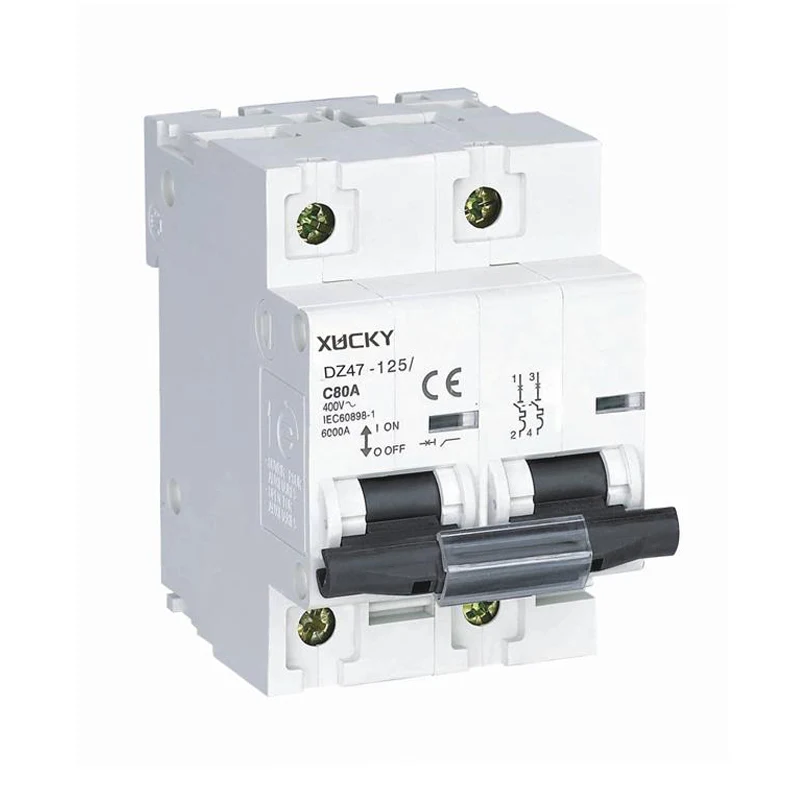

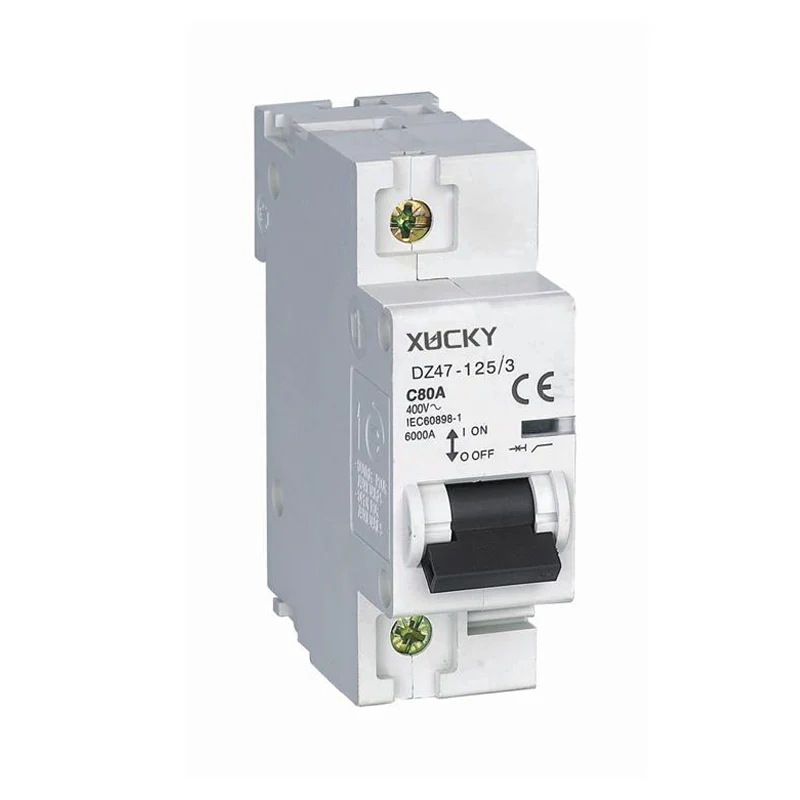

Interruttore automatico miniaturizzato DZ47-125

Ambito di applicazione

L'interruttore automatico miniaturizzato DZ47-125 è un interruttore automatico da 125 A utilizzato per la protezione da sovraccarico e cortocircuito nei circuiti CA 50 Hz/60 Hz. Ha una lunga durata e può essere utilizzato nei sistemi di illuminazione e di distribuzione dell'energia. Il DZ47-125 ha una custodia in plastica e supporta la protezione da perdite, sovraccarico e cortocircuito. È progettato per un'installazione semplice e veloce e può essere installato in pochi minuti.

Protezioni e funzioniProtezione da cortocircuito

• Protezione da sovraccarico
• (protezione da sovracorrente)
• Funzione di isolamento
• Funzione di controllo ausiliario

Interruttore automatico miniaturizzato DZ47-125 (interruttore automatico da 125 amp) con protezione da cortocircuito e sovraccarico, adatto per il sistema di illuminazione e distribuzione dell'alimentazione e il sistema di distribuzione dell'alimentazione del motore. DZ47-125 è carino, leggero e bello e ha funzioni di prestazioni affidabili, elevata capacità di interruzione e intervento rapido. È montato sulla rotaia. La custodia e i componenti sono realizzati in plastica resistente agli urti e altamente ignifuga. L'MCB DZ47-125 ha una lunga durata e viene utilizzato principalmente per la protezione da sovraccarico e cortocircuito nei circuiti CA 50 Hz/60 Hz con tensione di 230 V per unipolare e tensione di 400 V per bipolare, tripolare e quadripolare. palo e, in condizioni normali, l'MCB DZ47 può commutare raramente le apparecchiature elettriche e i circuiti di illuminazione. L'MCB DZ47 può essere installato con sganciatore di minima tensione, sganciatore e altri accessori, utilizzati anche per sezionatori, protezione da sottotensione e disconnessione remota del circuito. DZ47-125 MCB (interruttore automatico da 125 A) soddisfa gli standard IEC60947-2, GB14048.2 e GB10963.

Modello e significato

Condizioni normali di funzionamento e di installazione

3.1 La temperatura dell'aria ambiente: -5℃~+40℃ e la temperatura media nelle 24 ore è inferiore a +35 ℃.

3.2 L'altitudine del sito di installazione non deve superare i 2000 m.

3.3 La posizione dell'umidità relativa dell'aria alla temperatura più alta + 40 ℃ non superiore al 50%; Ad esempio, + 20℃ per il 90%. E considera le variazioni di temperatura del prodotto sulla superficie del gel.

3.4 Grado di inquinamento: 2.

3.5 Condizioni di installazione: installato in un luogo senza impatti significativi, vibrazioni, mezzi non pericolosi (esplosivi). E in nessun mezzo a rischio di esplosione e in un mezzo senza abbastanza da corrodere il metallo e distruggere il gas e la polvere dell'isolamento elettrico, in nessun luogo colpito da pioggia e neve.

3.6 Installazione: installazione su guida TH35-7.5, installazione nella scatola di distribuzione, armadio o scatola di distribuzione dell'energia, l'installazione adotta un'installazione verticale, l'inclinazione del piano di montaggio rispetto al piano verticale non deve superare ± 5 °, la maniglia verso l'alto significa alimentazione- SU.

3.7 Categoria di installazione: Classe Ⅲ.

Parametri tecnici

■ Corrente nominale: 63 A, 80 A, 100 A, 125 A

■ Tensione operativa nominale: 230 / 400 V CA

■ Potere di interruzione: 10kA

■ Finestra di indicazione

□ Finestra di indicazione del contatto meccanico, istruzioni di interruzione affidabili

□ La finestra è verde e il contatto è nello stato aperto. La finestra è rossa e il contatto è nello stato chiuso

■ Tensione di tenuta ad impulso: 4kV

■ Tensione di isolamento nominale: 500 V

■ Accessori

□ OF contatto ausiliario, MX + OF sganciatore

■ Caratteristiche di intervento

□ Curva di tipo C: per proteggere i cavi di carico e distribuzione convenzionali, impostazione dello sganciatore magnetico nel campo d'azione 8,5In ± 20%

□ Curva di tipo D: protegge il carico d'impatto della grande corrente di avviamento (come trasformatori, ecc.), impostazione dello sganciatore magnetico nel campo di azione 12In ± 20%

L'interruttore ha un'elevata capacità di limitazione della corrente per limitare l'energia distruttiva fortemente causata dal cortocircuito. Le sue caratteristiche di limitazione della corrente mostrate nella Figura 1

Caratteristiche di protezione da sovracorrente (temperatura di riferimento 35 ℃)

Il valore di correzione corrente utilizzato a diverse temperature ambiente

Coefficiente di correzione della corrente utilizzato a diverse altitudini dell'interruttore automatico DZ47 da 125 A

Durata elettrica meccanica dell'interruttore automatico DZ47 da 125 A

Altro

Caratteristiche strutturali dell'interruttore automatico DZ47-125 da 125 amp

Elevato potere di interruzione in cortocircuito.

Con istruzioni di sicurezza rosse e verdi, maggiore sicurezza.

Con il funzionamento del meccanismo di accumulo dell'energia, il contatto si chiude rapidamente, per superare gli effetti negativi della velocità della maniglia azionata manualmente, migliorando notevolmente la durata del prodotto.

Cablaggio: collegamento con filo da (16 ~ 50) mm², la coppia di serraggio del terminale è 3,5 N · m.

Curva caratteristica di intervento di tipo C dell'MCB DZ47-125

Profilo e dimensione di installazione
