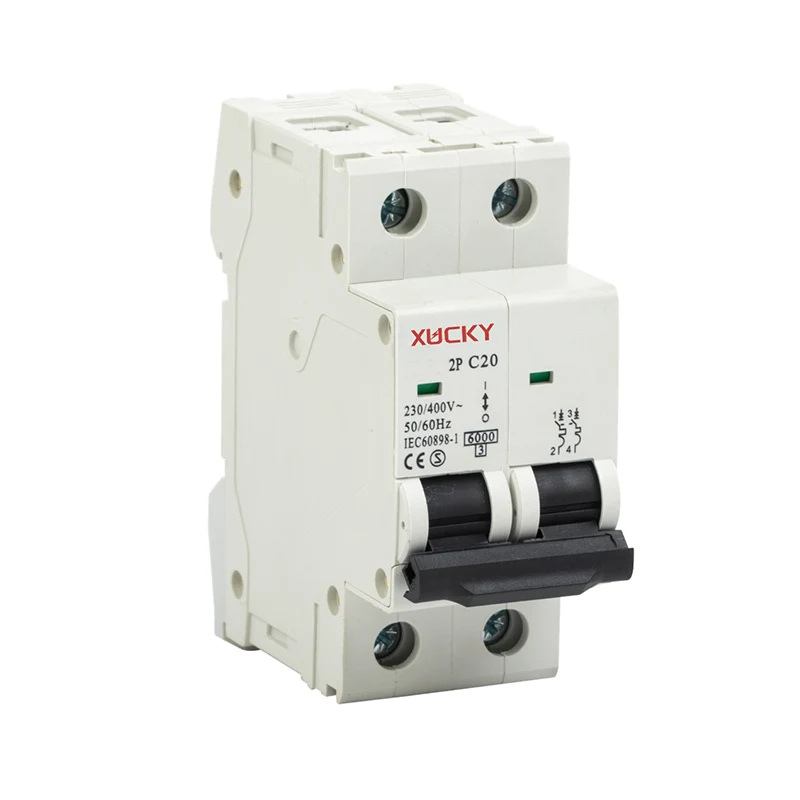

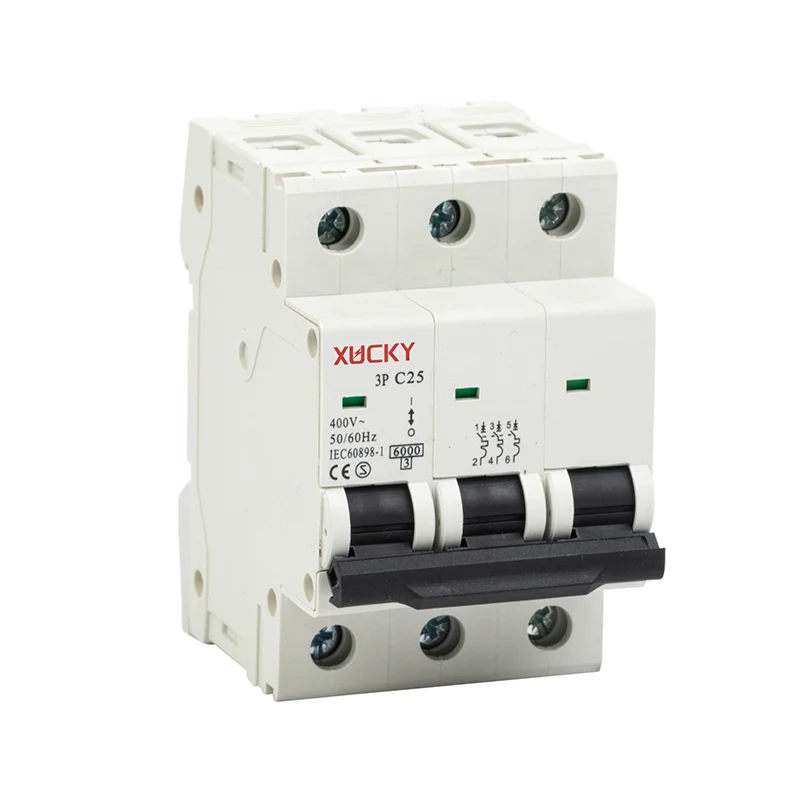

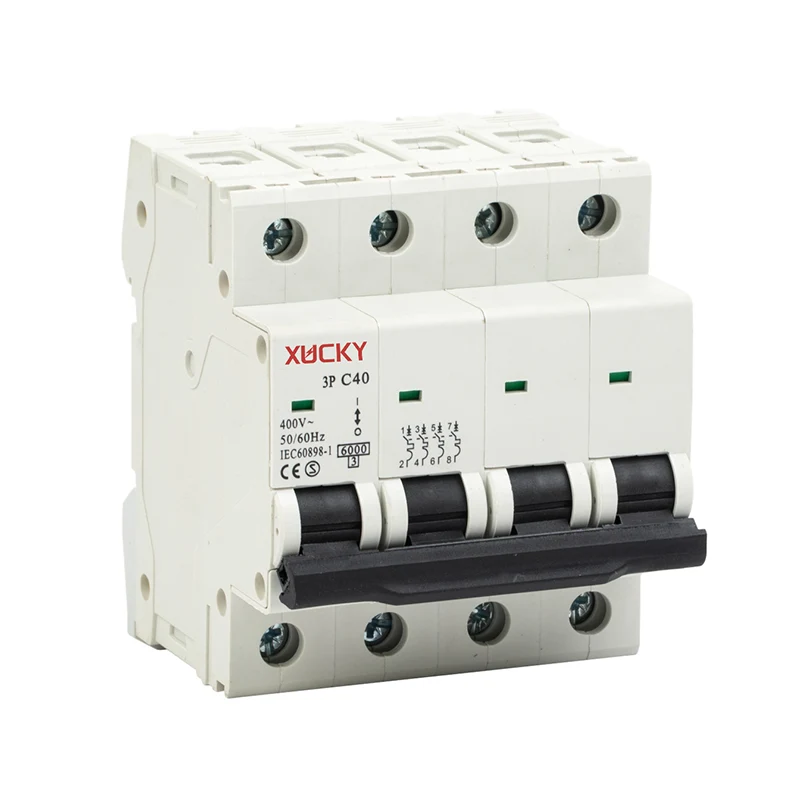

Interruttore automatico miniaturizzato serie ALFHA

Supporta la produzione di massa personalizzata Gli interruttori automatici miniaturizzati serie ALFHA sono consigliati per l'uso nei quadri di distribuzione elettrica di edifici residenziali e pubblici.

-elettrodomestici, illuminazione – interruttori con caratteristica V;

- azionamenti con correnti di spunto moderate (compressore, gruppo ventilante) – interruttori caratteristica C;

- azionamenti con correnti di avviamento elevate (meccanismi di sollevamento, pompe) – interruttori con caratteristica D;

Vantaggi

· Due tipi di protezione da cortocircuito.

· Ampio intervallo di temperature di esercizio da –40 a +50° С.

· Leva d'innesto aggiornata e più ampia con area di contatto migliorata.

· Le tacche sui morsetti dei terminali riducono le perdite termiche e aumentano la stabilità meccanica della connessione.

Cos'è un interruttore automatico miniaturizzato? Hai mai immaginato cosa succede ai tuoi elettrodomestici, ventilatore, lavatrice, forno, frigorifero e molti altri quando si verifica un cortocircuito o un sovraccarico di corrente? Questi dispositivi possono bruciarsi e provocare incendi se nei dispositivi non sono installati gli interruttori automatici adeguati. L'interruttore miniaturizzato è un accessorio di sicurezza con meccanismo d'azione elettromeccanico.

MCB è un interruttore automatico che si apre quando una corrente eccessiva scorre attraverso il circuito. Può essere richiuso senza alcuna sostituzione manuale. Nel caso di un fusibile, una volta azionato, deve essere sostituito o ricablato, a seconda del tipo di interruttore automatico. Quindi, il fusibile è noto come uno dei dispositivi sacrificali. Questo è il motivo principale per cui gli MCB vengono utilizzati come alternativa al fusibile nella maggior parte dei circuiti. Inoltre, ogni volta che si verifica un guasto nel circuito, gli interruttori dell'MCB si spengono automaticamente e il guasto del dispositivo può essere facilmente rilevato.

La gestione dell'MCB è relativamente sicura e ripristina rapidamente la fornitura. MCB – L'interruttore magnetotermico può essere ripristinato rapidamente e non richiede maggiori costi di manutenzione. L'MCB funziona secondo un rispettivo principio bimetallico che protegge dalla corrente di sovraccarico e dalla corrente di cortocircuito del solenoide.

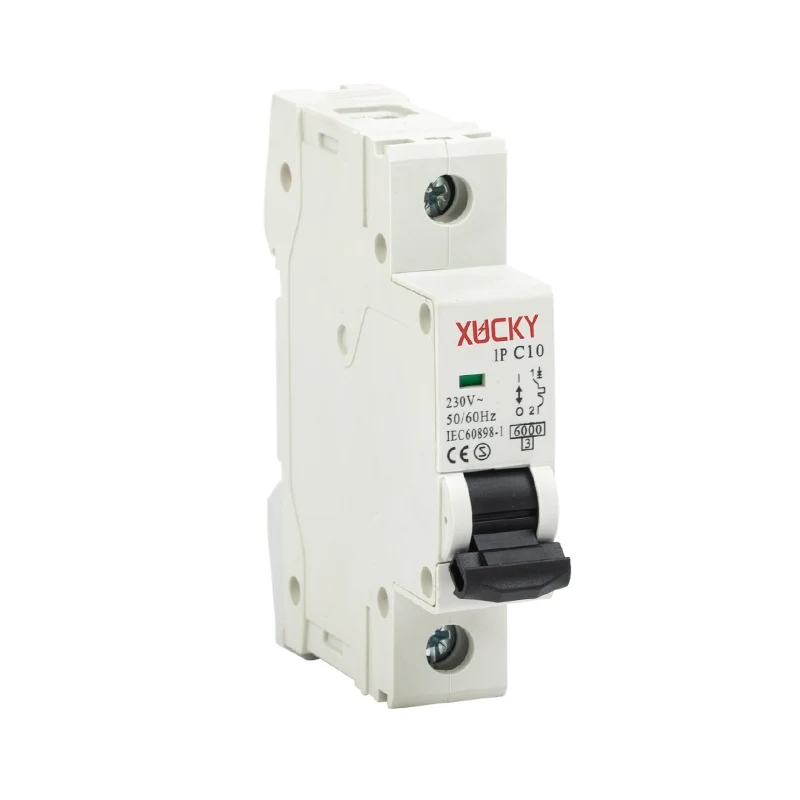

L'immagine di MCB è mostrata di seguito.

Tipi di interruttori automatici miniaturizzati La curva di intervento dell'MCB decide il tipo di MCB che deve essere utilizzato per diversi apparecchi o dispositivi. Esistono 6 tipi di MCB, ovvero: A Tipo B Tipo C Tipo D Tipo K Tipo Z Tipo A L'MCB scatta fuori dal circuito quando la corrente supera 2-3 volte la corrente nominale effettiva. Un tipo MCB – Miniature Circuit Breaker è altamente sensibile al cortocircuito e quindi possiamo trovare la sua applicazione nella produzione di semiconduttori.

L'MCB di tipo B fa scattare il circuito quando la corrente supera 3-5 volte il flusso di corrente e trova la sua applicazione nella protezione dei cavi.

L'MCB di tipo C interrompe il circuito quando la corrente supera di 5-10 volte il flusso di corrente effettivo e trova applicazione in apparecchi domestici e commerciali come trasformatori, circuiti di illuminazione fluorescente e apparecchiature IT come personal computer, server e stampanti.

L'MCB di tipo D fa scattare il circuito quando la corrente supera 10-20 volte il flusso di corrente e offre un'elevata resistenza. Trova la sua applicazione nei motori.

L'MCB di tipo K può sopportare fino a 8-12 volte il flusso di corrente e trova applicazione in dispositivi con carichi pesanti come compressori, motori di avvolgimento e macchine a raggi X.
