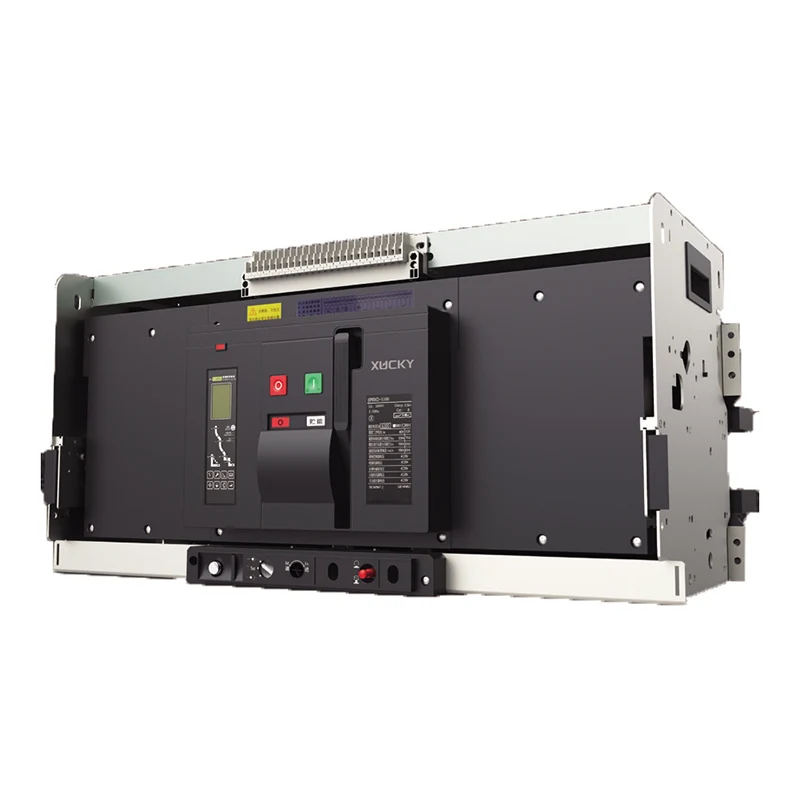

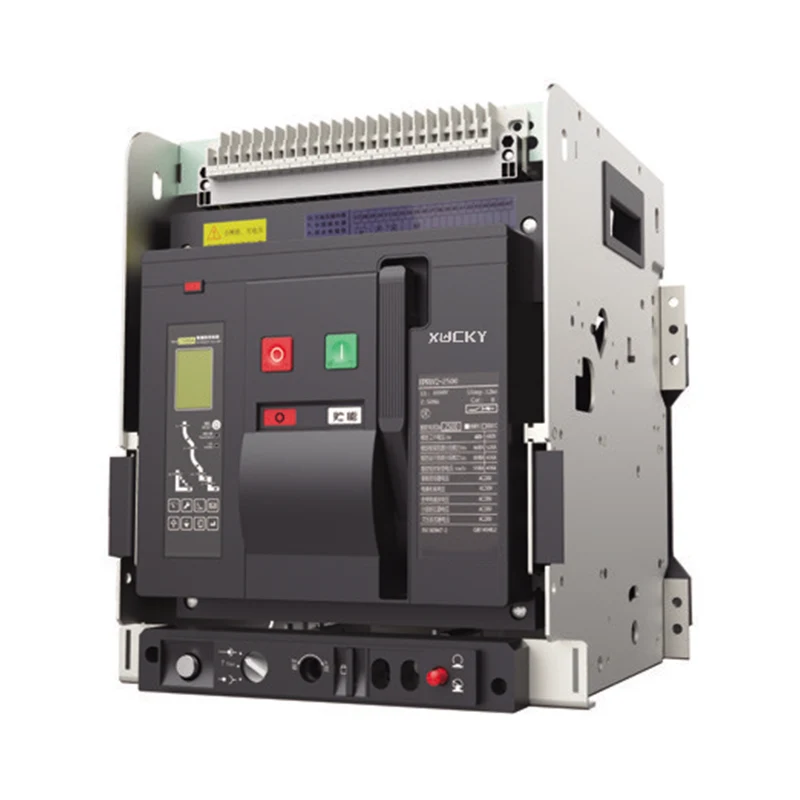

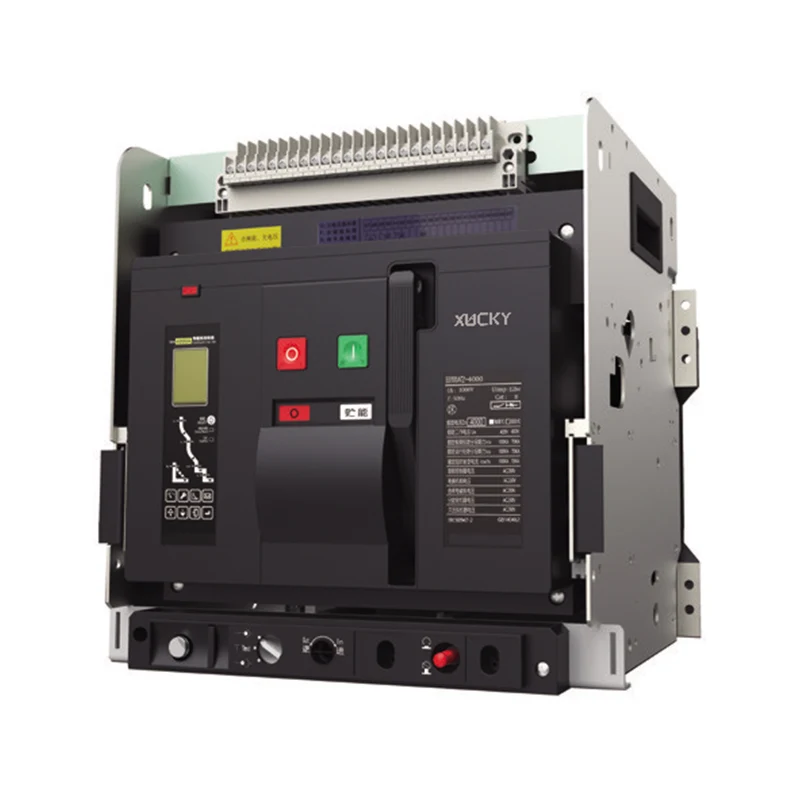

Interruttore automatico XUW2

Ambito di applicazione

XUCKY Electric è un produttore e fornitore su larga scala di interruttori automatici in aria XUW2 in Cina. Siamo specializzati da molti anni in apparecchiature terminali elettriche modulari. I nostri prodotti hanno un buon vantaggio di prezzo e coprono la maggior parte dei mercati del Sud America, Medio Oriente, Africa e Sud-Est asiatico. Non vediamo l'ora di diventare il vostro partner a lungo termine in Cina. L'interruttore automatico dell'aria ha una funzione di protezione intelligente, la protezione selettiva è precisa, può migliorare l'affidabilità dell'alimentazione ed evitare interruzioni di corrente non necessarie. Allo stesso tempo, dispone di un'interfaccia di comunicazione aperta per realizzare "Four Remotes" per soddisfare i requisiti del centro di controllo e del sistema di automazione. L'interruttore ha una tensione di tenuta ad impulso di 8000V a 2000 metri (revisionata a diverse altitudini, non superiore a 12000V). L'interruttore automatico aperto ACB non è dotato di controller e sensore intelligenti e può essere utilizzato come isolatore.

XUCKY è un produttore professionale di interruttori automatici in aria. L'interruttore automatico in aria acb soddisfa gli standard GB14048.2 "Interruttori automatici e quadri di comando a bassa tensione" e IEC60947-2 "Interruttori automatici e quadri di comando a bassa tensione" e altri standard.

Modello e significato

● Classificazione

Secondo il metodo di installazione: tipo fisso, tipo a cassetto.

Secondo i poli: tre poli, quattro poli. Secondo la modalità operativa: funzionamento elettrico, funzionamento manuale (revisione, manutenzione).

● Tipo di rilascio

Controller intelligente, sganciatore transitorio (o ritardato) di sottotensione, sganciatore.

● Prestazioni del controller intelligente

UN. Il controller intelligente dell'interruttore automatico in aria è suddiviso in: bse5 (tipo H: comunicazione), bse4 (tipo M: tipo intelligente comune), bse3 (tipo L: tipo economico);

B. Con limite di tempo inverso a ritardo lungo per sovraccarico, limite di tempo inverso a ritardo breve, limite di tempo definito, funzione istantanea. Gli utenti possono impostare le proprie caratteristiche di protezione richieste;

C. Funzione di protezione di terra monofase;

D. Funzione di visualizzazione: impostazione della visualizzazione della corrente, visualizzazione della corrente operativa, visualizzazione principale di ciascuna tensione di fase (la visualizzazione della tensione deve essere indicata al momento dell'ordine);

e. Funzione di allarme: allarme di sovraccarico;

F. Funzione di autocontrollo: autocontrollo di surriscaldamento, autodiagnosi del microcomputer;

G. Funzione test: testare le caratteristiche operative del controller.

Condizioni di lavoro e condizioni di installazione normali

● Temperatura dell'aria ambiente: il valore limite superiore non supera +40°C, il valore limite inferiore non è inferiore a -5°C e il valore medio nelle 24 ore non supera +35°C. Nota: la condizione di lavoro prevede che il valore limite inferiore sia -10°C o -25°C, l'utente deve dichiararlo all'azienda; Il limite superiore supera +40°C o il limite inferiore è inferiore a -10°C o -25°C in condizioni di lavoro, gli utenti devono consultare l'azienda.

● L'altitudine del luogo di installazione non supera i 2000 m.

● Condizioni atmosferiche dell'interruttore automatico aperto: l'umidità relativa atmosferica non supera il 50% quando l'aria ambiente è +40°C. Può avere un'umidità relativa relativamente elevata a temperature più basse. L'umidità relativa massima media mensile del mese più piovoso è del 90%. La temperatura minima media è +25°C e considerare la condensa che si forma sulla superficie del prodotto a causa degli sbalzi termici. Superare i requisiti richiesti e consultare l'azienda.

● Livello di protezione: IP30

● Livello di inquinamento: III

● Categoria d'uso: Classe B o Classe A

● Categoria di installazione: interruttore automatico aperto ACB e sganciatore di minima tensione con tensione operativa nominale pari o inferiore a 660 V (690 V). La bobina primaria del trasformatore di potenza viene utilizzata per la categoria di installazione IV. La categoria di installazione del circuito ausiliario e del circuito di controllo è III.

● Condizioni di installazione: l'interruttore deve essere installato in conformità con i requisiti del presente manuale. L'inclinazione verticale dell'interruttore non deve superare i 5° (l'inclinazione dell'interruttore da miniera non deve superare i 15°).
