Interruttore automatico XUW2-1600

XUCKY Electric è un produttore ed esportatore leader in Cina specializzato nell'interruttore automatico XUW2-1600. Disponiamo di una vasta gamma di prodotti per soddisfare le diverse esigenze dei nostri clienti in tutto il mondo. Il nostro impegno per una qualità superiore, una tecnologia innovativa e un eccellente servizio clienti ci distingue nel nostro settore.

Benvenuto a XUCKY!

Oltre 10.000 clienti soddisfatti | Scelto da una rete globale

L'interruttore automatico in aria (ACB) è un dispositivo di protezione elettrica utilizzato per sovraccarichi, cortocircuiti e guasti a terra, protezione da cortocircuito e sovracorrente principalmente sul pannello LT nella sottostazione e nel quadro di distribuzione principale. Viene utilizzato per una maggiore capacità di trasporto di corrente.

L'interruttore automatico in aria (ACB) è un dispositivo di protezione elettrica utilizzato per sovraccarichi, cortocircuiti e guasti a terra, cortocircuito e protezione da sovracorrente principalmente sul pannello LT nella sottostazione e nel quadro di distribuzione principale. Viene utilizzato per una maggiore capacità di trasporto di corrente. Operazione di chiusura Quando l'ACB è in posizione chiusa, la corrente scorre attraverso i suoi contatti principali. La bobina di chiusura, che è un dispositivo elettromagnetico, viene eccitata per chiudere l'interruttore. Quando la bobina di chiusura è eccitata, pulsa il meccanismo operativo, chiudendo i contatti principali e consentendo corrente da attraversare Operazione di sgancio L'operazione di sgancio avviene quando si verifica un guasto o un sovraccarico nell'impianto elettrico. Vari dispositivi di protezione, come relè di sovraccarico termico, relè magnetici o relè elettronici. monitorano la corrente che scorre attraverso il circuito. Se la corrente supera la soglia preimpostata, il i dispositivi di protezione segnalano alla bobina di sgancio di diseccitarsi avviando l'operazione di sgancio Estinzione dell'arco Quando l'ACB si apre, si forma un arco a causa dell'interruzione del flusso di corrente. L'arco genera alte temperature e gas ionizzati Per estinguere l'arco, l'ACB fa affidamento sull'aria circostante. L'arco viene attirato negli scivoli d'arco dove è soggetto all'effetto di raffreddamento dell'aria circostante, causando la perdita di energia dell'arco e infine lo spegnimento. Scivoli ad arco Gli scivoli ad arco sono progettati per reindirizzare l'arco in un percorso controllato, suddividendolo in segmenti più piccoli e allungandone il percorso. Gli scivoli dell'arco forniscono una serie di piastre o alette che interrompono l'arco e creano turbolenza, favorendo un'estinzione dell'arco più rapida ed efficace Rilascio di energia Una volta estinto l'arco, il rilascio di energia viene controllato, riducendo al minimo i danni ai componenti dell'interruttore.

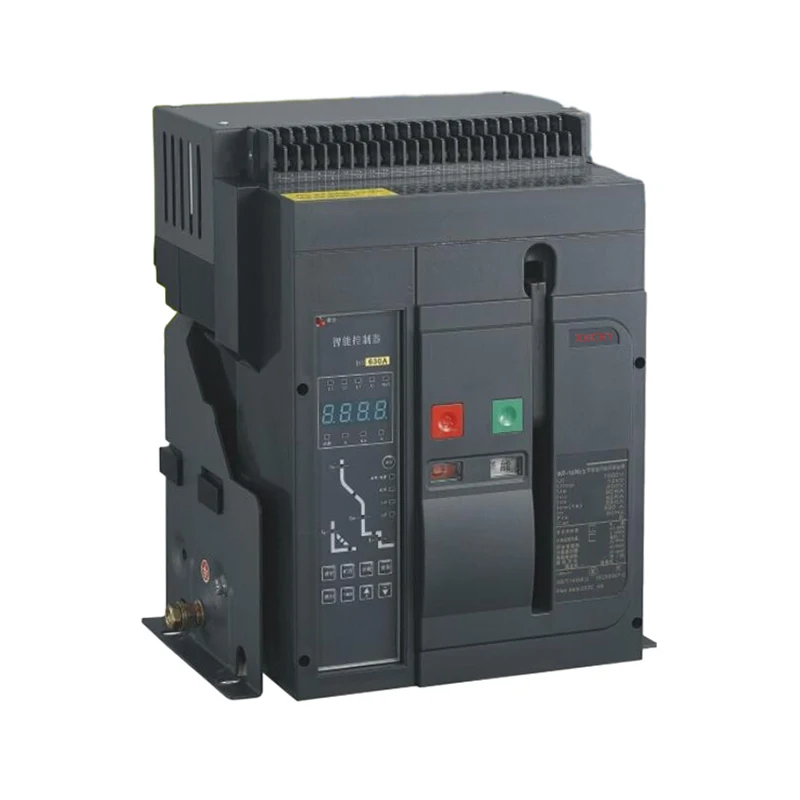

XUW2-1600 Interruttore automatico in aria

L'interruttore automatico aperto serie XUW2-1 600 (di seguito denominato interruttore automatico) è adatto per reti di distribuzione con frequenza CA 50 Hz, tensione di esercizio nominale fino a 690 V e corrente nominale compresa tra 200 A e 1600 A.

Viene utilizzato per distribuire energia elettrica e proteggere linee e apparecchiature di alimentazione da sovraccarico, cortocircuito, sottotensione, messa a terra monofase (dispersione) e altri guasti. L'interruttore ha una funzione di protezione intelligente e una protezione selettiva precisa, può migliorare l'affidabilità dell'alimentazione ed evitare interruzioni di corrente non necessarie. Nel frattempo, dispone di un'interfaccia di comunicazione di tipo aperto, comoda per la connessione al bus di campo, e può essere utilizzata per quattro operazioni remote per soddisfare i requisiti del centro di controllo e del sistema di automazione. Dotato del corrispondente trasformatore di dispersione e di un controller intelligente, è possibile ottenere la protezione dalle perdite.

L'interruttore ha funzione di isolamento ed è rappresentato dal simbolo "_ /x"

L'interruttore automatico con corrente di esercizio nominale pari o inferiore a 630 A può essere utilizzato anche per protezione da sovraccarico, cortocircuito, perdita di fase, sottotensione e messa a terra del motore nella rete di distribuzione CA 50 (60) Hz, 400 V. In condizioni normali, l'interruttore può anche servire per la commutazione poco frequente del circuito e l'avvio poco frequente del motore.

L'interruttore è conforme a GB14048.1-2012 Quadri e apparecchiature di controllo a bassa tensione-Parte 1: Regole generali; E GB14048.2-2008 Quadri e apparecchiature di controllo a bassa tensione-Parte 2: Interruttori automatici; GB14048.4-2020 Quadri e apparecchiature di controllo a bassa tensione-Parte 4-1: Contattori e avviatori motore-Contattori elettromeccanici e avviatori motore (compreso il protettore del motore)

Scheda tecnica
