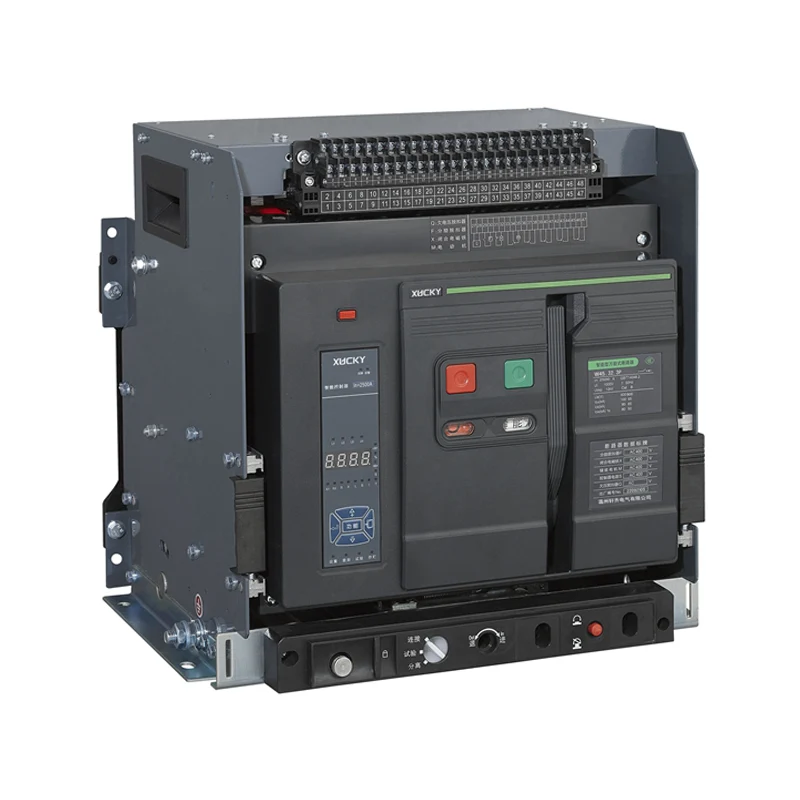

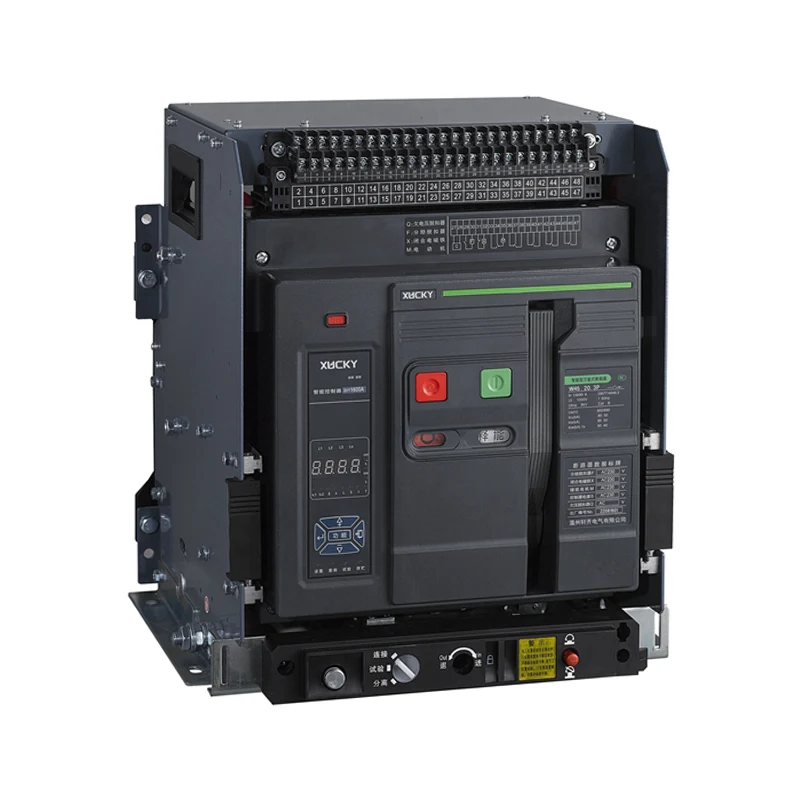

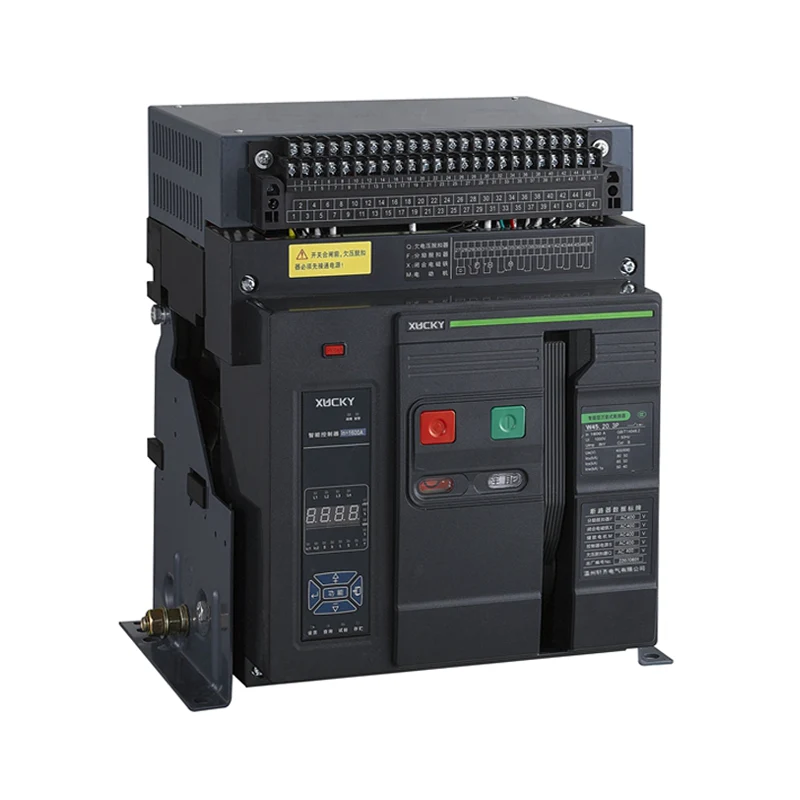

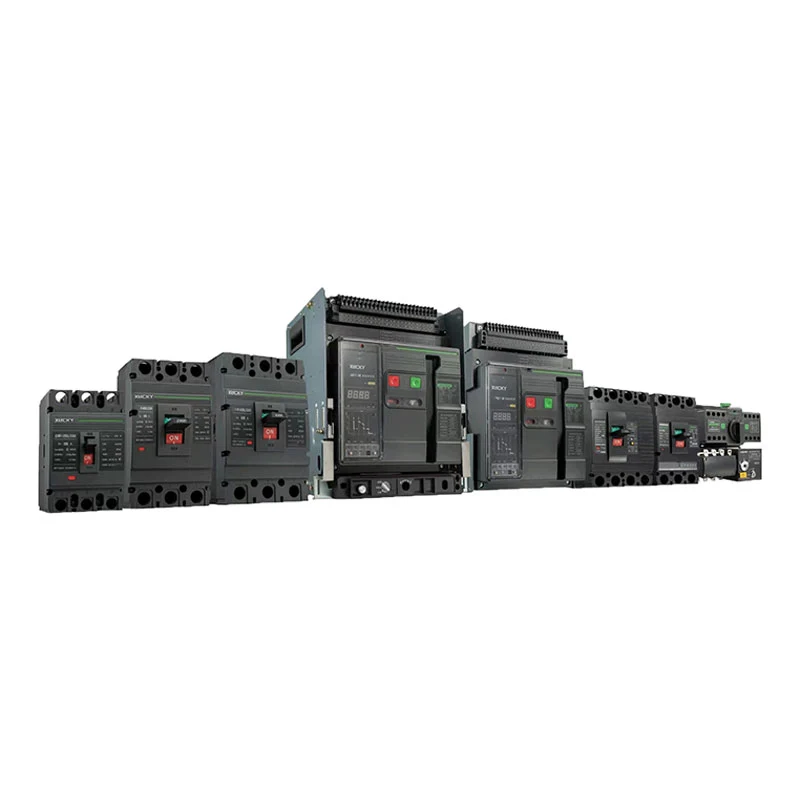

Interruttore automatico DW45

Ambito di applicazione

L'interruttore automatico DW45 personalizzato China XUCKY Electric, ACB (di seguito denominato interruttore automatico) è adatto per reti di distribuzione con CA 50 Hz, tensione nominale fino a 660 V (690 V) e inferiore, corrente nominale 630 A ~ 6300 A, utilizzata per distribuire energia e proteggere apparecchiature di linea e di potenza da sovraccarico, sottotensione, cortocircuito, messa a terra monofase e altri guasti. L'interruttore automatico dell'aria ha una funzione di protezione intelligente, la protezione selettiva è precisa, può migliorare l'affidabilità dell'alimentazione ed evitare interruzioni di corrente non necessarie. Allo stesso tempo, dispone di un'interfaccia di comunicazione aperta per realizzare "Four Remotes" per soddisfare i requisiti del centro di controllo e del sistema di automazione. L'interruttore ha una tensione di tenuta ad impulso di 8000V a 2000 metri (revisionata a diverse altitudini, non superiore a 12000V). L'interruttore automatico aperto ACB non è dotato di controller e sensore intelligenti e può essere utilizzato come isolatore.

XUCKY è un produttore professionale di interruttori automatici in aria. L'interruttore automatico in aria ACB soddisfa gli standard GB14048.2 "Interruttori automatici e quadri di comando a bassa tensione" e IEC60947-2 "Interruttori automatici e quadri di comando a bassa tensione" e altri standard.

Modello e significato

● Classificazione

Secondo il metodo di installazione: tipo fisso, tipo a cassetto.

Secondo i poli: tre poli, quattro poli. Secondo la modalità operativa: funzionamento elettrico, funzionamento manuale (revisione, manutenzione).

● Tipo di rilascio

Controller intelligente, sganciatore transitorio (o ritardato) di sottotensione, sganciatore.

● Prestazioni del controller intelligente

UN. Il controller intelligente dell'interruttore automatico in aria è suddiviso in: bse5 (tipo H: comunicazione), bse4 (tipo M: tipo intelligente comune), bse3 (tipo L: tipo economico);

B. Con limite di tempo inverso a ritardo lungo per sovraccarico, limite di tempo inverso a ritardo breve, limite di tempo definito, funzione istantanea. Gli utenti possono impostare le proprie caratteristiche di protezione richieste;

C. Funzione di protezione di terra monofase;

D. Funzione di visualizzazione: impostazione della visualizzazione della corrente, visualizzazione della corrente operativa, visualizzazione principale di ciascuna tensione di fase (la visualizzazione della tensione deve essere indicata al momento dell'ordine);

e. Funzione di allarme: allarme di sovraccarico;

F. Funzione di autocontrollo: autocontrollo di surriscaldamento, autodiagnosi del microcomputer;

G. Funzione test: testare le caratteristiche operative del controller.

Condizioni di lavoro e condizioni di installazione normali

● Temperatura dell'aria ambiente: il valore limite superiore non supera +40°C, il valore limite inferiore non è inferiore a -5°C e il valore medio nelle 24 ore non supera +35°C. Nota: la condizione di lavoro prevede che il valore limite inferiore sia -10°C o -25°C, l'utente deve dichiararlo all'azienda; Il limite superiore supera +40°C o il limite inferiore è inferiore a -10°C o -25°C in condizioni di lavoro, gli utenti devono consultare l'azienda.

● L'altitudine del luogo di installazione non supera i 2000 m.

● Condizioni atmosferiche dell'interruttore automatico aperto: l'umidità relativa atmosferica non supera il 50% quando l'aria ambiente è +40°C. Può avere un'umidità relativa relativamente elevata a temperature più basse. L'umidità relativa massima media mensile del mese più piovoso è del 90%. La temperatura minima media è +25°C e considerare la condensa che si forma sulla superficie del prodotto a causa degli sbalzi termici. Superare i requisiti richiesti e consultare l'azienda.

● Livello di protezione: IP30

● Livello di inquinamento: III

● Categoria d'uso: Classe B o Classe A

● Categoria di installazione: interruttore automatico aperto ACB e sganciatore di minima tensione con tensione operativa nominale pari o inferiore a 660 V (690 V). La bobina primaria del trasformatore di potenza viene utilizzata per la categoria di installazione IV. La categoria di installazione del circuito ausiliario e del circuito di controllo è III.

● Condizioni di installazione: l'interruttore deve essere installato in conformità con i requisiti del presente manuale. L'inclinazione verticale dell'interruttore non deve superare i 5° (l'inclinazione dell'interruttore da miniera non deve superare i 15°).

Breve introduzione alla struttura

● L'indicazione positiva dell'interruttore

Dati tecnici e prestazioni

● Corrente nominale dell'interruttore

● Capacità di interruzione nominale in cortocircuito e corrente di breve durata ammissibile, la distanza dell'arco dell'interruttore è zero (ovvero, nessun arco all'esterno dell'interruttore).

Nota: il potere di interruzione delle linee superiore e inferiore della tabella è lo stesso.

● Caratteristiche e funzioni di protezione del controller intelligente di sovracorrente

Caratteristiche di protezione del controller di sovracorrente

1. Il valore di impostazione Ir (I/In) e l'errore del controller

Nota: quando è presente (necessaria) una protezione a tre livelli contemporaneamente, i valori di impostazione non possono essere superati.

2. Caratteristiche di funzionamento a tempo inverso della protezione da sovracorrente a lungo ritardo I²TL=(1,5lr1)²tL e il tempo di funzionamento di (1,05~2,0)lr1 è mostrato nella Tabella 4 e l'errore temporale è ±15%.

Nota: tempo di impostazione del ritardo tL-Long 1,5 lrs, tempo di funzionamento del ritardo TL-Long.

Nota: quando è presente (necessaria) una protezione a tre livelli contemporaneamente, i valori di impostazione non possono essere superati.

3. Caratteristiche di protezione da sovracorrente a breve ritardo

La protezione da sovracorrente con ritardo di breve durata è un limite di tempo definito. Se si richiede che il multiplo basso sia il tempo inverso, la caratteristica è: I²Ts=(8Ir1)²ts, ts è il tempo di progettazione del ritardo generale;

Quando la corrente di sovraccarico >8Ir, si converte automaticamente alla caratteristica a tempo definito. La sua caratteristica del limite temporale definito è mostrata nella Tabella 5. L'errore del limite temporale è ±15°C.

Schema elettrico dell'interruttore automatico

1. Schema elettrico del controller intelligente di tipo L, M (tipo standard) (vedere Figura 1)

SB1 - Pulsante di inibizione (fornito dall'utente)

SB2 - Pulsante di minima tensione (fornito dall'utente)

F - Sganciatore

O - Contatto normalmente aperto (3 A/AC380V)

C - Contatto normalmente chiuso (3A/AC380V)

Q - Sganciatore istantaneo di minima tensione o sganciatore di minima tensione ritardato

M - Motore ad accumulo di energia

SB3 - Pulsante di chiusura (fornito dall'utente)

X - Elettromagnete di chiusura

DF - Contatto ausiliario dell'interruttore

1# Estremità ingresso potenza di lavoro (modulo CC per ingresso positivo)

2# Estremità ingresso alimentazione di lavoro (modulo CC per ingresso negativo)

25#, 26# Polo centrale esterno o ingresso trasformatore di corrente di terra

19#, 20#, 21#, 22#, 23#, 24# sono contatti che aggiungono Frame II e III.

3# Intervento per guasto, uscita contatto normalmente chiuso

4# Intervento per guasto, fine comune uscita contatto

5# Intervento per guasto, uscita contatto normalmente aperto

* Quando l'alimentazione per lo sganciatore intelligente è l'alimentazione CC, è necessario aggiungere il modulo di alimentazione. (I terminali 1# e 2# non possono accedere all'alimentazione CA).

2. Schema elettrico del controller intelligente M, H + funzione aggiuntiva (multifunzione) (vedere Figura 2)

SB1 - Pulsante di inibizione (fornito dall'utente)

SB2 - Pulsante di minima tensione (fornito dall'utente)

Rilascio F-Shunt

O-Contatto normalmente aperto (3 A/AC380V)

C- Contatto normalmente chiuso (3A/AC380V)

Q - Sganciatore istantaneo di minima tensione o sganciatore di minima tensione ritardato

M - Motore ad accumulo di energia

SB3 - Pulsante di chiusura (fornito dall'utente)

X - Elettromagnete di chiusura

DF - Contatto ausiliario dell'interruttore

1#, 2# Ingresso alimentazione in uscita

3#, 4#, 5# Uscita contatto di sgancio per guasto

E la linea 4# è pubblica

6#, 7# Stato dell'interruttore, prima estremità di uscita del contatto ausiliario

8#, 9# Stato dell'interruttore, seconda estremità di uscita del contatto ausiliario

10# Estremità uscita A dell'interfaccia di comunicazione

11# Estremità uscita B dell'interfaccia di comunicazione

12#, 13# Prima estremità di uscita del contatto di segnale

14#, 15# Seconda estremità di uscita del contatto di segnale

16#, 17# Terzo set di estremità di uscita del contatto di segnale

18#, 19# Quarto set di estremità di uscita del contatto di segnale

20# Linea di terra di protezione

21# Fine ingresso tensione di fase N

22# A Fine ingresso tensione di fase

23# Estremità ingresso tensione fase B

24# Estremità ingresso tensione di fase C

25# Estremità ingresso trasformatore esterno 1

26# Estremità ingresso trasformatore esterno 2

Profilo e dimensione di installazione

● Profilo e dimensioni di installazione dell'interruttore automatico aperto DW45-2000 (FrameⅠ)

● Profilo e dimensioni di installazione dell'interruttore automatico fisso DW45-3200 (FrameⅡ)

● Profilo e dimensioni di installazione dell'interruttore automatico ACR a cassetto DW45-2000 (FrameⅠ)

● Profilo e dimensioni di installazione dell'interruttore automatico a cassetto DW45-3200 (telaio Ⅱ)

● Profilo e dimensioni di installazione dell'interruttore automatico ACR a cassetto DW45-4000 (telaio Ⅱ aumento)

● Profilo e dimensioni di installazione dell'interruttore automatico ACR a cassetto DW45-4000/4 (tipo FrameⅠ3+4)

● Profilo e dimensioni di installazione dell'interruttore automatico ACR a cassetto DW45-6300/4000A~5000A (telaio Ⅲ)

● Profilo e dimensioni di installazione dell'interruttore automatico ACR a cassetto DW45-6300/3 6300A (telaio Ⅲ)

● Specifiche del collegamento esterno in rame, quantità
