Interruttore automatico aperto DW15

Ambito di applicazione

L'interruttore automatico XUCKY DW15 o chiamato interruttore automatico ACB (di seguito denominato interruttore automatico) è adatto per reti di distribuzione con CA 50 Hz, corrente nominale da 200 A a 4000 A e tensione operativa nominale da 380 V a 1140 V. L'interruttore automatico ABC viene utilizzato principalmente per la distribuzione dell'energia e la protezione dei circuiti nelle reti di distribuzione, protezione da sovraccarico, sottotensione e cortocircuito delle apparecchiature elettriche.

In condizioni normali, l'interruttore può essere utilizzato come commutazione poco frequente del circuito e avvio poco frequente del motore.

TAIXI è un fornitore professionale di interruttori automatici in aria, l'interruttore automatico DW15 ABC è conforme a GB14048.2.

Modello e significato

Modello e significato

● Secondo la categoria d'uso

Classe A (non selettiva, con protezione da sovracorrente a due sezioni).

● Secondo il dispositivo di trasmissione

UN. La maniglia anteriore guida direttamente;

B. Azionamento a motore.

Nota: se non diversamente specificato dall'utente, l'alimentazione normale ha due funzioni a e b.

● In base al tipo di sblocco

UN. Sganciatore per sovracorrente e sganciatore;

B. Sgancio per sovracorrente, sgancio istantaneo per sottotensione;

C. Sganciatore di sovracorrente, sganciatore a lancio di corrente e sganciatore istantaneo di minima tensione.

● In base al tipo di protezione da sovracorrente

UN. Funzionamento istantaneo di sovraccarico e cortocircuito (elettromagnetico);

B. sovraccarico lungo ritardo e funzionamento istantaneo in cortocircuito (termico-elettromagnetico);

Nota: gli utenti possono consultare i fornitori quando non necessitano del rilascio di sovracorrente.

● In base al tipo di protezione da minima tensione

UN. Funzionamento istantaneo;

B. Operazione di ritardo.

● Secondo l'accumulo pre-energia

UN. Nessuna energia di pre-accumulo (immagazzinamento dell'energia e operazioni di chiusura completate una volta);

B. Energia pre-immagazzinata (immagazzinamento dell'energia e operazioni di chiusura completate due volte).

● Secondo il modo di ingresso-uscita

UN. Ingresso-uscita frontale (ingresso-uscita verticale);

B. Ingresso-uscita da retroquadro (ingresso-uscita orizzontale);

C. Ingresso sul pannello frontale, uscita sul pannello posteriore (ingresso verticale, uscita orizzontale);

D. Uscita sul pannello frontale, ingresso sul pannello posteriore (uscita verticale, ingresso orizzontale).

Condizioni di lavoro normali

1. La temperatura dell'aria ambiente è compresa tra -5°C e +40°C e il valore medio entro 24 ore non supera +35°C. 2. L'altitudine del luogo di installazione non supera i 2000 m.

3. L'umidità relativa atmosferica non supera il 50% con una temperatura dell'aria ambiente di +40°C; umidità relativa più elevata a temperature più basse; l'umidità relativa massima media mensile del mese più piovoso è del 90%, allo stesso tempo la temperatura minima media del mese è +25°C, e viene considerata la condensa sulla superficie del prodotto dovuta alla variazione di temperatura.

4. Livello di inquinamento 3

5. La categoria di installazione del circuito principale dell'interruttore è IV. La categoria di installazione del circuito ausiliario, ad eccezione della bobina di minima tensione, la categoria di installazione è la stessa del circuito principale dell'interruttore, le altre sono categoria di installazione III.

Principali parametri e prestazioni tecniche

1. La tensione di isolamento nominale di questa serie di prodotti è uguale alla corrispondente tensione operativa nominale.

2. I parametri principali dell'interruttore ABC

Nota:

UN. Capacità di interruzione nominale in cortocircuito dell'interruttore automatico DW15 ACB, Inm≤630: la linea superiore, Inm>630: lo stesso delle linee superiore e inferiore.

B. I parametri di base dell'interruttore automatico aperto DW15C-200, 400, 630 sono gli stessi di DW15-200, 400, 630.

3. Rilascio dell'interruttore automatico ACB, rilascio delle bobine del solenoide e tensione nominale della scatola di controllo

Nota: a. 127 specifiche per l'attività mineraria.

B. Se è necessaria la scatola di controllo del solenoide di funzionamento con Us 660V, l'utente dovrà concordare con il produttore.

Struttura

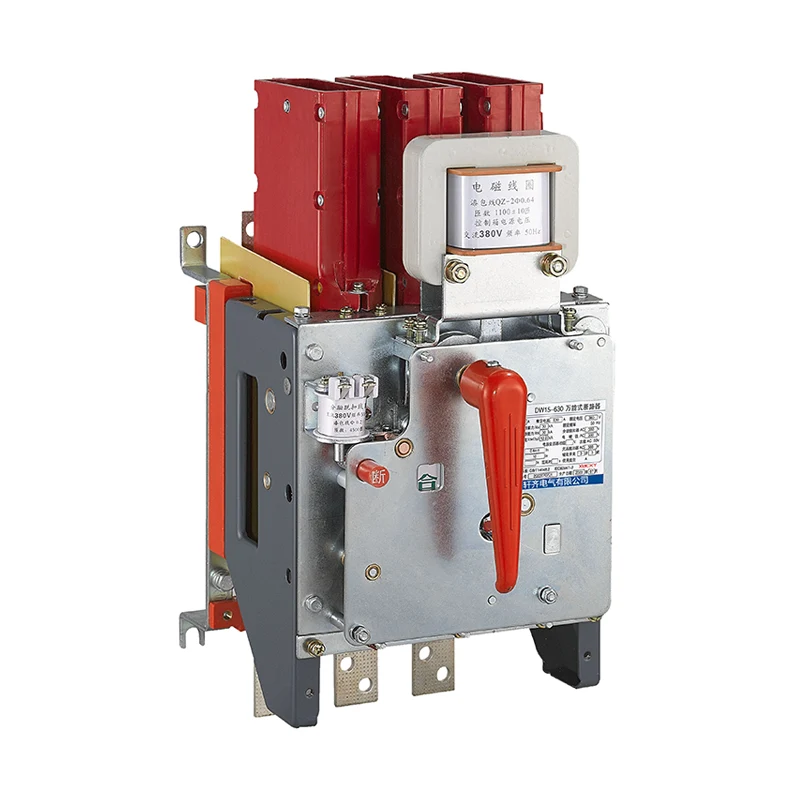

1. Interruttori automatici universali DW15-200, 400, 630 L'interruttore automatico DW15 ACB è un layout di superficie tridimensionale e il sistema di contatti, l'elettromagnete veloce, i pannelli laterali sinistro e destro sono tutti montati su una piastra isolante. La parte superiore è dotata di un sistema di estinzione dell'arco e il comando può essere montato sul lato anteriore o destro. Sono presenti indicazioni "ON", "OFF" e pulsanti di spegnimento manuale. È presente uno sganciatore in alto a sinistra e uno sganciatore di minima tensione collegato all'asse di scatto sul retro. La saturazione della velocità e il trasformatore di corrente sono posizionati sul bus inferiore. I dispositivi di ritardo di sottotensione e i relè termici sono rispettivamente di seguito. La struttura del prodotto è mostrata nella Figura 1.

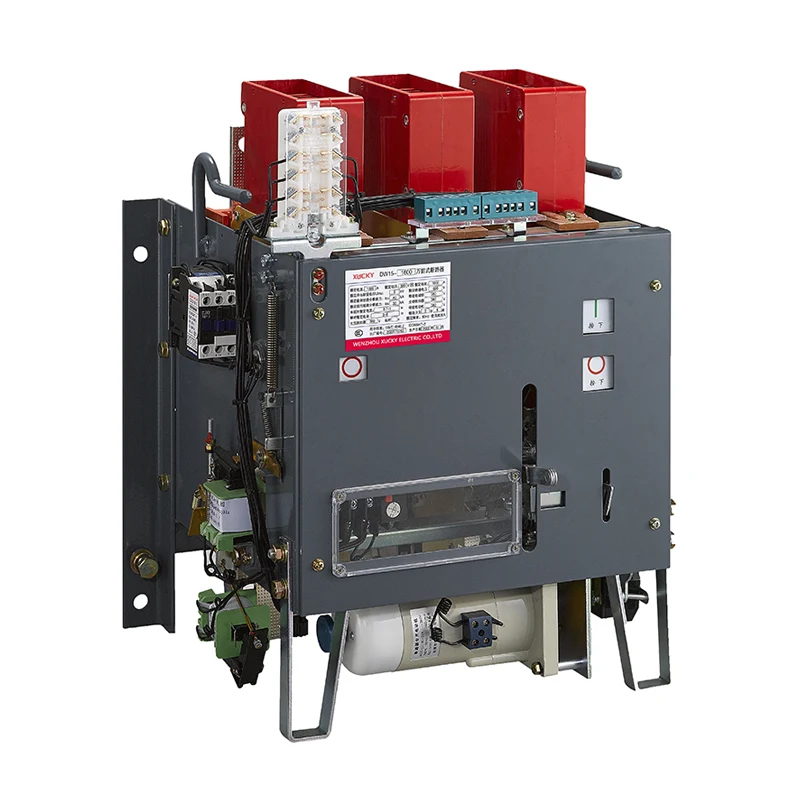

2. Interruttori automatici universali DW15-1600, 2500, 4000 L'interruttore automatico ACB è un layout tridimensionale, un sistema di contatti, il meccanismo di comando è installato sul telaio in ferro. Sulla parte superiore è presente un sistema di estinzione dell'arco e sulla destra un meccanismo di manovra. Sono presenti indicazioni "ON", "OFF" e pulsanti manuali "apri", "chiudi". Quello di sinistra è dotato di sganciatore a lancio di corrente e sganciatore di minima tensione. La saturazione della velocità e il trasformatore di corrente sono posizionati sul bus inferiore. Di seguito sono installati dispositivi di ritardo di sottotensione e relè termici. La struttura del prodotto è mostrata nella Figura 2.

3. Interruttore automatico ACB a cassetto DW15C-200, 400, 630. Il prodotto è costituito da un corpo interruttore (DW15 modificato) e da una sede a cassetto. L'interruttore automatico ACB è dotato di un coltello di contatto di isolamento, un contatto dinamico a doppio circuito e una guida di supporto del contatto di terra. I pannelli sinistro e destro del sedile del cassetto, staffe in alluminio, basi di contatto isolanti, contatti statici a doppio circuito, cursori e altri componenti. Un meccanismo di funzionamento push pull nella parte inferiore è composto da una maniglia operativa, una vite, ecc.

Figura 1: diagramma della struttura degli interruttori universali DW15-200, 400, 630

Figura 2: Diagramma della struttura dell'interruttore automatico aperto DW15-1600, 2500, 4000

Profilo e dimensione di installazione

Figura 3: Profilo e dimensioni di installazione dell'interruttore automatico aperto DW15-200~630 con comando frontale

Figura 4: Profilo e dimensioni di installazione dell'interruttore automatico a cassetto DW15C-200~630

Figura 5: Profilo e dimensioni di installazione dell'interruttore automatico aperto DW15-1000~1600

Figura 6: Profilo e dimensioni di installazione dell'interruttore automatico aperto DW15-2500

Figura 7: Profilo e dimensioni di installazione dell'interruttore automatico aperto DW15-4000
