Descrizione del prodotto

Ambito di applicazione

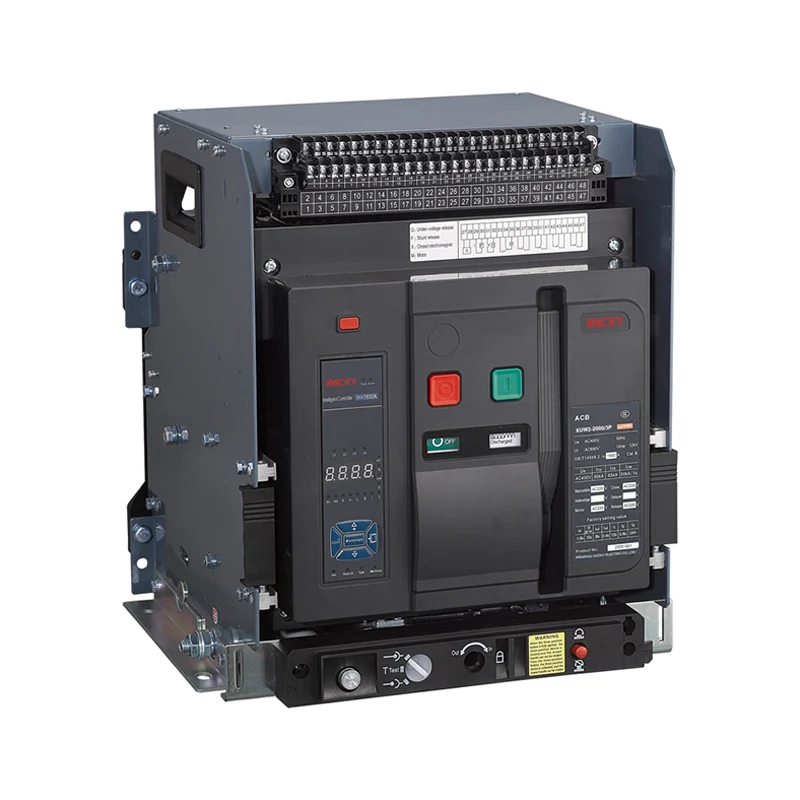

L'interruttore automatico XUW1 del marchio XUCKY Electric, ACB (di seguito denominato interruttore automatico) è adatto per reti di distribuzione con CA 50 Hz, tensione nominale fino a 660 V (690 V) e inferiore, corrente nominale 630 A ~ 6300 A, utilizzato per distribuire l'alimentazione e proteggere la linea e apparecchiature di alimentazione da sovraccarico, sottotensione, cortocircuito, messa a terra monofase e altri guasti. L'interruttore automatico dell'aria ha una funzione di protezione intelligente, la protezione selettiva è precisa, può migliorare l'affidabilità dell'alimentazione ed evitare interruzioni di corrente non necessarie. Allo stesso tempo, dispone di un'interfaccia di comunicazione aperta per realizzare "Four Remotes" per soddisfare i requisiti del centro di controllo e del sistema di automazione. L'interruttore ha una tensione di tenuta ad impulso di 8000V a 2000 metri (revisionata a diverse altitudini, non superiore a 12000V). L'interruttore automatico aperto ACB non è dotato di controller e sensore intelligenti e può essere utilizzato come isolatore.

XUCKY è un produttore professionale di interruttori automatici in aria. L'interruttore automatico in aria acb soddisfa gli standard GB14048.2 "Interruttori automatici e quadri di comando a bassa tensione" e IEC60947-2 "Interruttori automatici e quadri di comando a bassa tensione" e altri standard.

● Classificazione

Secondo il metodo di installazione: tipo fisso, tipo a cassetto.

Secondo i poli: tre poli, quattro poli. Secondo la modalità operativa: funzionamento elettrico, funzionamento manuale (revisione, manutenzione).

● Tipo di rilascio

Controller intelligente, sganciatore transitorio (o ritardato) di sottotensione, sganciatore.

● Prestazioni del controller intelligente

UN. Il controller intelligente dell'interruttore automatico in aria è suddiviso in: bse5 (tipo H: comunicazione), bse4 (tipo M: tipo intelligente comune), bse3 (tipo L: tipo economico);

B. Con limite di tempo inverso a ritardo lungo per sovraccarico, limite di tempo inverso a ritardo breve, limite di tempo definito, funzione istantanea. Gli utenti possono impostare le proprie caratteristiche di protezione richieste;

C. Funzione di protezione di terra monofase;

D. Funzione di visualizzazione: impostazione della visualizzazione della corrente, visualizzazione della corrente operativa, visualizzazione principale di ciascuna tensione di fase (la visualizzazione della tensione deve essere indicata al momento dell'ordine);

e. Funzione di allarme: allarme di sovraccarico;

F. Funzione di autocontrollo: autocontrollo di surriscaldamento, autodiagnosi del microcomputer;

G. Funzione test: testare le caratteristiche operative del controller.

Condizioni di lavoro e condizioni di installazione normali

● Temperatura dell'aria ambiente

Il valore limite superiore non supera +40°C, il valore limite inferiore non è inferiore a -5°C e il valore medio nelle 24 ore non supera +35°C. Nota: la condizione di lavoro prevede che il valore limite inferiore sia -10°C o -25°C, l'utente deve dichiararlo all'azienda; Il limite superiore supera +40°C o il limite inferiore è inferiore a -10°C o -25°C in condizioni di lavoro, gli utenti devono consultare l'azienda.

● L'altitudine del luogo di installazione non supera i 2000 m.

● Condizioni atmosferiche dell'interruttore automatico in aria

L'umidità relativa atmosferica non supera il 50% quando l'aria ambiente è +40°C. Può avere un'umidità relativa relativamente elevata a temperature più basse. L'umidità relativa massima media mensile del mese più piovoso è del 90%. La temperatura minima media è +25°C e considerare la condensa che si forma sulla superficie del prodotto a causa degli sbalzi termici. Superare i requisiti richiesti e consultare l'azienda.

● Livello di protezione: IP30

● Livello di inquinamento: III

● Categoria d'uso: Classe B o Classe A

● Categoria di installazione: interruttore automatico aperto ACB e sganciatore di minima tensione con tensione operativa nominale pari o inferiore a 660 V (690 V). La bobina primaria del trasformatore di potenza viene utilizzata per la categoria di installazione IV. La categoria di installazione del circuito ausiliario e del circuito di controllo è III.

● Condizioni di installazione: l'interruttore deve essere installato in conformità con i requisiti del presente manuale. L'inclinazione verticale dell'interruttore non deve superare i 5° (l'inclinazione dell'interruttore da miniera non deve superare i 15°). Breve introduzione alla struttura

● L'indicazione positiva dell'interruttore

Dati tecnici e prestazioni

● Corrente nominale dell'interruttore

Corrente nominale telaio Inm (A) Corrente nominale In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Capacità di interruzione nominale in cortocircuito e corrente di breve durata sopportata, la distanza dell'arco dell'interruttore è zero (ovvero, nessun arco all'esterno dell'interruttore).

Corrente nominale telaio Inm (A) 2000 3200 4000 6300

Limite nominale potere di interruzione in cortocircuito Icu(kA)O-CO 400V 80 100 100 120

690 V 50 65 65 80

Limite nominale potere di chiusura in cortocircuito n×Icu(kA)/cosΦ 400 V 176/0,2 220/0,2 220/0,2 264/0,2

690 V 105/0,25 143/0,2 143/0,2 187/0,2

Potere di interruzione nominale in cortocircuito Ics(kA)O-CO-CO 400V 50 65 65 80

690 V 40 50 50 70

Corrente nominale ammissibile di breve durata

Icw(kA)1s, ritardo 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690 V 40 50 50/65(MCR) 65/75(MCR)

Nota: il potere di interruzione delle linee superiore e inferiore della tabella è lo stesso

● Caratteristiche e funzioni di protezione del controller intelligente di sovracorrente

Caratteristiche di protezione del controller di sovracorrente

1. Il valore di impostazione Ir (I/In) e l'errore del controller

Ritardo lungo Ritardo breve Guasto a terra istantaneo

Ir1 Errore Ir2 Errore Ir3 Errore Ir4

(0,4-1)In (0,4-15)In ±10% In~50kA(Inm=2000A)

In~75kA(Inm=3200~4000A)

In~100kA(Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8) pollici

Max 1200A, Min 160A Inm=6300A

(0,2-1,0)Nel ±10%

Nota: quando è presente contemporaneamente una protezione a tre livelli (necessaria), i valori di impostazione non possono essere superati.

2. Caratteristiche di funzionamento a tempo inverso della protezione da sovracorrente a lungo ritardo I²TL=(1,5lr1)²tL e il tempo di funzionamento di (1,05~2,0)lr1 è mostrato nella Tabella 4 e l'errore temporale è ±15%.

Nota: tempo di impostazione del ritardo tL-Long 1,5 lrs, tempo di funzionamento del ritardo TL-Long.

Nota: quando è presente contemporaneamente una protezione a tre livelli (necessaria), i valori di impostazione non possono essere superati.

1.05Ir1 1.3Ir1 1.5Ir1 tempo di impostazione (s) 15 30 60 120 240 480

＞2h di non funzionamento ＜1h di funzionamento 2.0Ir1 tempo di funzionamento (s) 8,4 16,9 33,7 67,5 135 270

3. Caratteristiche di protezione da sovracorrente a breve ritardo

La protezione da sovracorrente con ritardo di breve durata è un limite di tempo definito. Se si richiede che il multiplo basso sia il tempo inverso, la caratteristica è: I²Ts=(8Ir1)²ts, ts è il tempo di progettazione del ritardo generale;

Quando la corrente di sovraccarico >8Ir, si converte automaticamente alla caratteristica a tempo definito. La sua caratteristica del limite temporale definito è mostrata nella Tabella 5. L'errore del limite temporale è ±15°C.

Tempo di ritardo s Tempo di restituzione s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Schema elettrico dell'interruttore automatico

1. Schema elettrico del controller intelligente di tipo L, M (tipo standard) (vedere Figura 1)

SB1 - Pulsante di inibizione (fornito dall'utente)

SB2 - Pulsante di minima tensione (fornito dall'utente)

F - Sganciatore

O - Contatto normalmente aperto (3 A/AC380V)

C - Contatto normalmente chiuso (3A/AC380V)

Q - Sganciatore istantaneo di minima tensione o sganciatore di minima tensione ritardato

M - Motore ad accumulo di energia

SB3 - Pulsante di chiusura (fornito dall'utente)

X - Elettromagnete di chiusura

DF - Contatto ausiliario dell'interruttore

1# Estremità ingresso potenza di lavoro (modulo CC per ingresso positivo)

2# Estremità ingresso alimentazione di lavoro (modulo CC per ingresso negativo)

25#, 26# Polo centrale esterno o ingresso trasformatore di corrente di terra

19#, 20#, 21#, 22#, 23#, 24# sono contatti che aggiungono Frame II e III.

3# Intervento per guasto, uscita contatto normalmente chiuso

4# Intervento per guasto, estremità comune dell'uscita del contatto

5# Intervento per guasto, uscita contatto normalmente aperto

* Quando l'alimentazione per lo sganciatore intelligente è l'alimentazione CC, è necessario aggiungere il modulo di alimentazione. (I terminali 1# e 2# non possono accedere all'alimentazione CA).

2. Schema elettrico del controller intelligente M, H + funzione aggiuntiva (multifunzione) (vedere Figura 2)

SB1 - Pulsante di inibizione (fornito dall'utente)

SB2 - Pulsante di minima tensione (fornito dall'utente)

Rilascio F-Shunt

O-Contatto normalmente aperto (3 A/AC380V)

C- Contatto normalmente chiuso (3A/AC380V)

Q - Sganciatore istantaneo di minima tensione o sganciatore di minima tensione ritardato

M - Motore ad accumulo di energia

SB3 - Pulsante di chiusura (fornito dall'utente)

X - Elettromagnete di chiusura

DF - Contatto ausiliario dell'interruttore

1#, 2# Ingresso alimentazione in uscita
