FZRN61 Sezionatore di carico con sezionatore e sezionatore di terra

Interruttore-sezionatore a vuoto miniaturizzato ad alta tensione CA per interni

• 3 fasi

• 3 posizioni di lavoro

• integrato

• con sezionatore e sezionatore di terra

• funzionamento destra/sinistra, possibilità di installazione capovolta

Panoramica dell'interruttore-sezionatore di carico FZRN61 con sezionatore e interruttore di terra

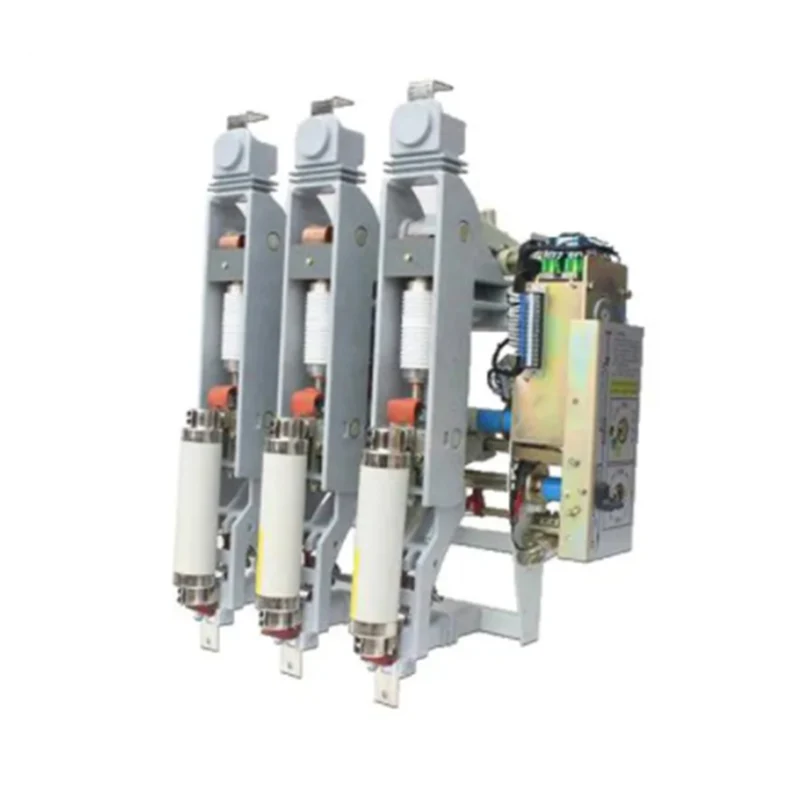

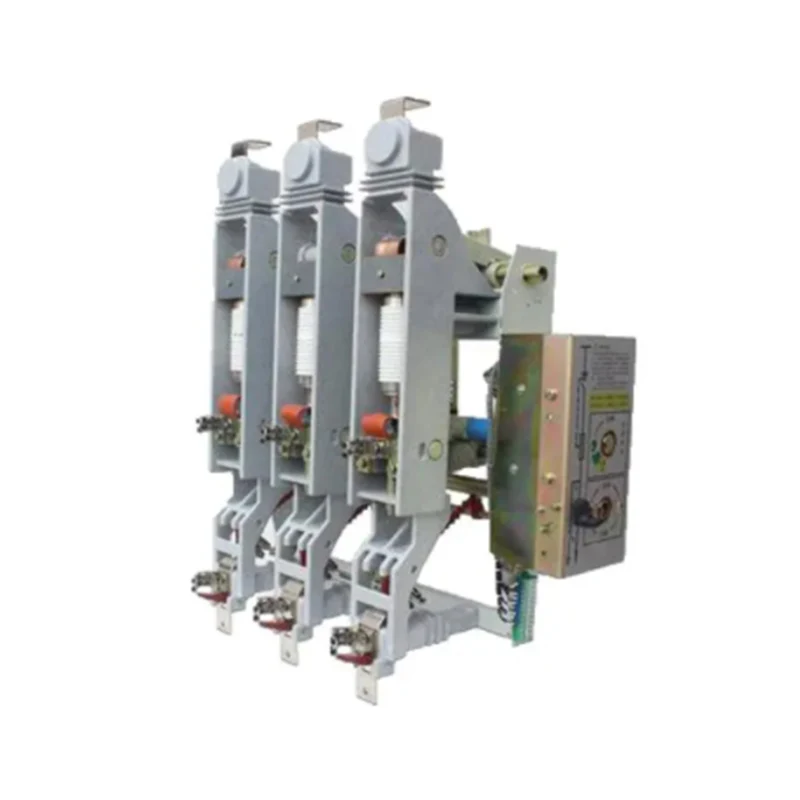

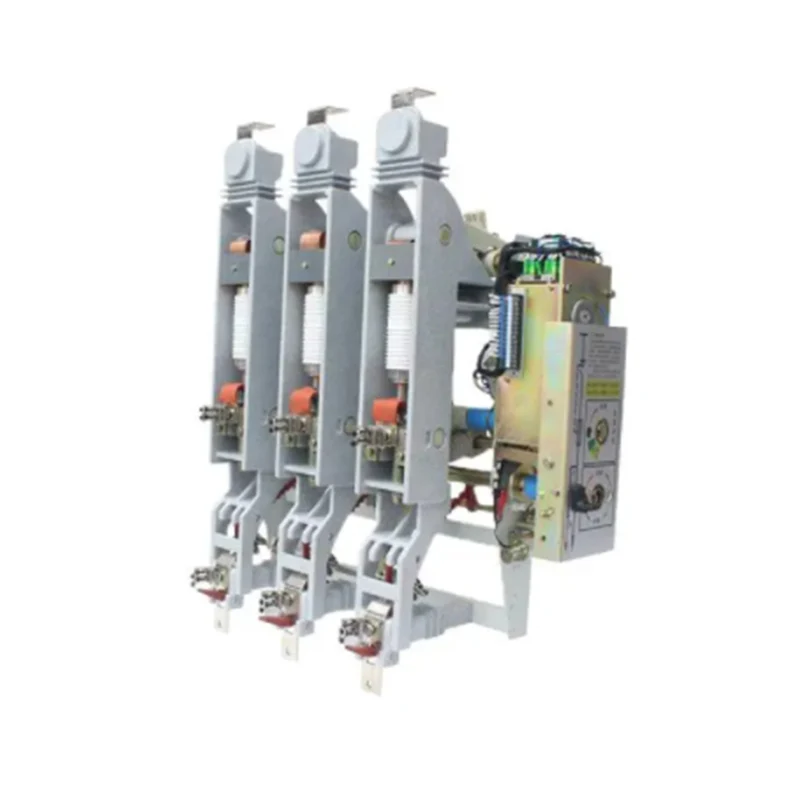

• Gli interruttori-sezionatori a vuoto miniaturizzati ad alta tensione CA per interni FZN61-12DG/630-20 e FZN61-12DG/1250-25 sono apparecchiature di commutazione ad alta tensione trifase con tensione nominale di 12 kV e frequenza nominale di 50 Hz, utilizzati per commutare le correnti di carico , corrente a circuito chiuso, trasformatore a vuoto e corrente di carica del cavo e corrente di cortocircuito. L'interruttore-sezionatore a vuoto miniaturizzato a tre posizioni, dotato di sezionatore nella parte superiore e di sezionatore di terra nella parte inferiore, è in grado di sopportare correnti di cortocircuito.

• L'unità combinata interruttore-fusibile con sezionatore a vuoto miniaturizzato ad alta tensione CA FZRN61-12DG/200-31,5 CA è un'apparecchiatura di commutazione ad alta tensione per interni, combina l'interruttore sezionatore a carico miniaturizzato FZRN61-12DG e il limitatore di corrente ad alta tensione SLAJ-12 (XRNT-10). fusibile. Può interrompere qualsiasi corrente fino alla corrente di cortocircuito; l'interruttore-sezionatore interrompe la corrente di lavoro, il fusibile interrompe la corrente e il giunto interrompe qualsiasi corrente tra la corrente di lavoro e la corrente di cortocircuito completa. Allo stesso tempo, il fusibile apre il sezionatore sotto carico attraverso il suo colpo.

Descrizione del tipo dell'interruttore-sezionatore di carico FZRN61 con sezionatore e interruttore di terra

Condizioni d'uso

• Temperatura dell'aria ambiente: -30℃~+40℃;

• Altitudine: ≤1000m; sopra 3000m può essere personalizzato;

• Umidità relativa: media giornaliera ≤95%, media mensile ≤90%;

• Intensità del terremoto: ≤8 gradi;

• Luoghi senza pericolo di incendio ed esplosione, corrosione chimica e forti vibrazioni;

• Grado di inquinamento: II.

Parametri tecnici e prestazioni

Disegno di analisi dell'assemblaggio del prodotto

1. uscita superiore 2. sezionatore 3. base isolante 4. connessione flessibile 5. portafusibile superiore 6. fusibile 7. portafusibile inferiore 8. piastra di sgancio 9. presa inferiore 10. telaio metallico 11. ampolla in vuoto 12. meccanismo a molla 13 . pannello operativo 14. sezionatore di terra

Introduzione alla struttura del prodotto

• Il sezionatore in vuoto – sezionatore-sezionatore è un prodotto modulare; la struttura del telaio: struttura compatta, sezionatore integrato, interruttore di interruzione del carico a vuoto, fusibile, interruttore di terra nel suo insieme prodotti elettrici ad alta tensione ad alte prestazioni.

• Dimensioni ridotte: larghezza in stato aperto e chiuso: larghezza dell'interruttore-sezionatore a vuoto ≤299 mm.

• Parametri elevati: la corrente nominale dell'interruttore-sezionatore a vuoto è fino a 1250A; la corrente nominale dell'unità combinata interruttore-fusibile è fino a 200 A, che può proteggere un trasformatore da 2000 kVA.

• Il sezionatore della linea in arrivo è collegato al sezionatore di terra. Dopo che l'interruttore di terra è stato aperto, con la stessa azione verrà chiuso anche il sezionatore della linea in entrata.

• Sezionatore rotativo con frattura visibile dopo l'apertura.

• È presente un interblocco meccanico tra il sezionatore a vuoto e il sezionatore di terra per evitare malfunzionamenti. Assicurarsi che l'interruttore-sezionatore a vuoto possa essere chiuso dopo la chiusura del sezionatore; il sezionatore può essere aperto solo dopo l'apertura del sezionatore a vuoto.

• L'interruttore-sezionatore può essere dotato di un meccanismo di comando elettrico, elettrico e manuale, in grado di realizzare il controllo remoto.

• Interruttore ausiliario opzionale, shunt e sganciatore di sovracorrente.

• La velocità di apertura e chiusura del sezionatore a vuoto non è influenzata dal funzionamento manuale.

• Il meccanismo anti-malfunzionamento soddisfa i requisiti delle "cinque prevenzioni" del set completo di apparecchiature ad alta tensione.
