Interruttore di messa a terra combinato JN17-50
  • Interruttore di messa a terra combinato JN17-50Interruttore di messa a terra combinato JN17-50

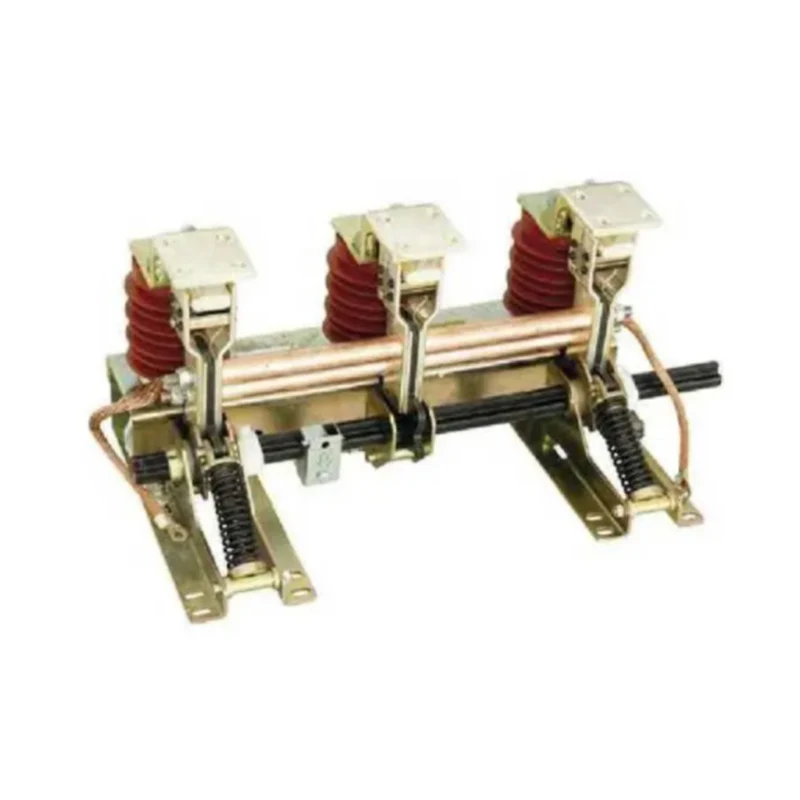

Interruttore di messa a terra combinato JN17-50

L'interruttore di messa a terra combinato JN17-50 personalizzato China XUCKY Electric è un nostro nuovo design e un nostro prodotto migliorato in base al tipo ESI, la struttura è assemblata, adatta con sistema di alimentazione elettrica con 3-10KV, trifase, CA 501601Hz, supporto con vari tipi di quadri AT e protezione di terra. È conforme agli standard GB1985-2004 e IEC129.

Definizione del prodotto dell'interruttore di messa a terra combinato JN17-50

Jn17-12,50 Combined Grounding Switch

Il sezionatore di terra ad alta tensione per interni serie JN17-50 è un nostro nuovo design e un nostro prodotto migliorato secondo il tipo ESI, la struttura è assemblata, adatta con sistema di alimentazione elettrica con 3-10KV, trifase, CA 501601Hz, supporto con vari tipi dei quadri AT e della protezione di terra. È conforme agli standard GB1985-2004 e IEC129.


Condizioni di lavoro

1. Temperatura ambiente: -10°C 一+40°C

2. Altitudine: 1000 m Altezza sensore I: 140 mm)

3. Umidità relativa: Umidità relativa media giornaliera w 95% Umidità relativa media mensile w <90%

4. Intensità del terremoto: w 8 gradi

5. Grado di sporcizia: II


Principalmente parametri tecnici dell'interruttore di messa a terra combinato JN17-50

Articolo

Unità

Dati


Tensione nominale

KV

12


Corrente nominale di breve durata (stabilità termica)

IL

50


Tempo di tenuta al cortocircuito nominale

S

4


Corrente di cortocircuito nominale

IL

125


Corrente di picco nominale sopportata (stabilità dinamica)

IL

125

Livello di isolamento nominale

Tensione nominale di tenuta alla frequenza industriale di breve durata

KV

42

Tensione nominale di resistenza all'impulso di fulmine

75


Vita dei macchinari

tempo

2000


Sezionatore di terra JN17-12/50 (ES-10/31.5) Profilo e dimensioni di installazione

Jn17-12,50 Combined Grounding Switch


Morsettiera in rame

Jn17-12,50 Combined Grounding Switch


Diagramma della posizione dei fori

Jn17-12,50 Combined Grounding Switch


Specifica

E

F

G

H

D

JN17-12/5O-21O

210

50

185

655

516

JN17-12/50-220

220

50

185

675

536

JN17-12/50-230

230

50

85

695

556

JN17-12/50-250

250

50

185

735

596

JN17-12/50-275

275

50

210

810

646


Le note sull'ordine indicano le specifiche del prodotto, la distanza centrale tra i poli, se il tipo di dispositivo di visualizzazione elettrico è necessario o meno. Si prega di notare la lunghezza del collegamento morbido al momento dell'ordine (normale L = 250 mm).

Vi preghiamo di consultarci se avete qualche richiesta speciale.
