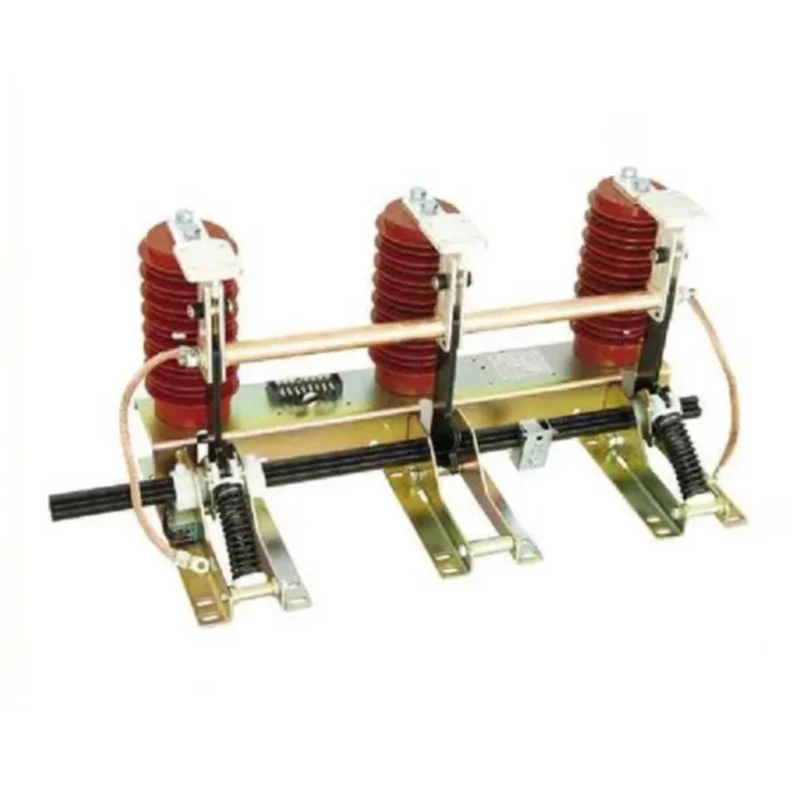

Sezionatore di terra serie JN15-24

XUCKY Electric è un produttore e fornitore di interruttori di terra su larga scala in Cina. Siamo specializzati da molti anni in apparecchiature terminali elettriche modulari. Il sezionatore di terra serie JN15-24 è un nuovo design e migliorato rispetto al tipo JNl5, le dimensioni di installazione senza alcuna modifica sono adatte al sistema di alimentazione elettrica con 20-24 KVJtrifase, CA 50 (60) Hz, supporto con vari tipi di quadri ad alta tensione e come protezione di terra. È conforme agli standard GB1985-2004 e IEC129.

Invia richiesta

Descrizione del prodotto

Definizione del prodotto dell'interruttore di messa a terra serie JN15-24

Jn17-12,40 Combined Grounding Switch

Disegno di installazione e diagramma della posizione dei fori

Jn17-12,40 Combined Grounding Switch

Diagramma della posizione dei fori

Jn17-12,40 Combined Grounding Switch

Modello del prodotto	E	F	G	H	D	C
GV15-24/31.5-210	210	75	160	655	516
JN15-24/31.5-22O	220	75	160	735	536
GV15-24/31,5-23O	230	75	160	810	556	96
JN15-24/31,5-25O	250	75	160	810	596	96
GV15-24/31.5-275	275	75	185	810	646	96

Introduzione dell'interruttore di messa a terra serie JN15-24

Il sezionatore di terra per interni JN15-24 è un nuovo design e migliorato rispetto al tipo Jnl5jdimensioni di installazione senza alcuna modificaLadatto con sistemi di alimentazione elettrica con 20-24KVJtrifase, CA 50(60)Hz, supporto con vari tipi di quadri ad alta tensione e come protezione di terra . È conforme agli standard GB1985-2004 e IEC129.

Condizioni di lavoro

1. Temperatura ambiente: -10X ~ +40°C;

2.Altitudine: W 1000 m

3.Umidità relativa: umidità relativa media giornaliera w 95%;

Umidità relativa media mensile w 90°C

4. Intensità del terremoto: w 8 gradi;

5. Classe di inquinamento: II

Principalmente parametri tecnici dell'interruttore di messa a terra serie JN15-24

	Articolo	Unità	Dati
	Tensione nominale	KV	24
	Corrente nominale di breve durata (stabilità termica)	IL	31.5
	Tempo di tenuta al cortocircuito nominale	S	4
	Corrente di cortocircuito nominale	IL	80
	Corrente di picco nominale sopportata (stabilità dinamica)	IL	80
Livello di isolamento nominale	Tensione nominale di tenuta alla frequenza industriale di breve durata	KV	65
Livello di isolamento nominale	Tensione nominale di resistenza all'impulso di fulmine	KV	95
	Meccanismo di vita	tempo	2000
