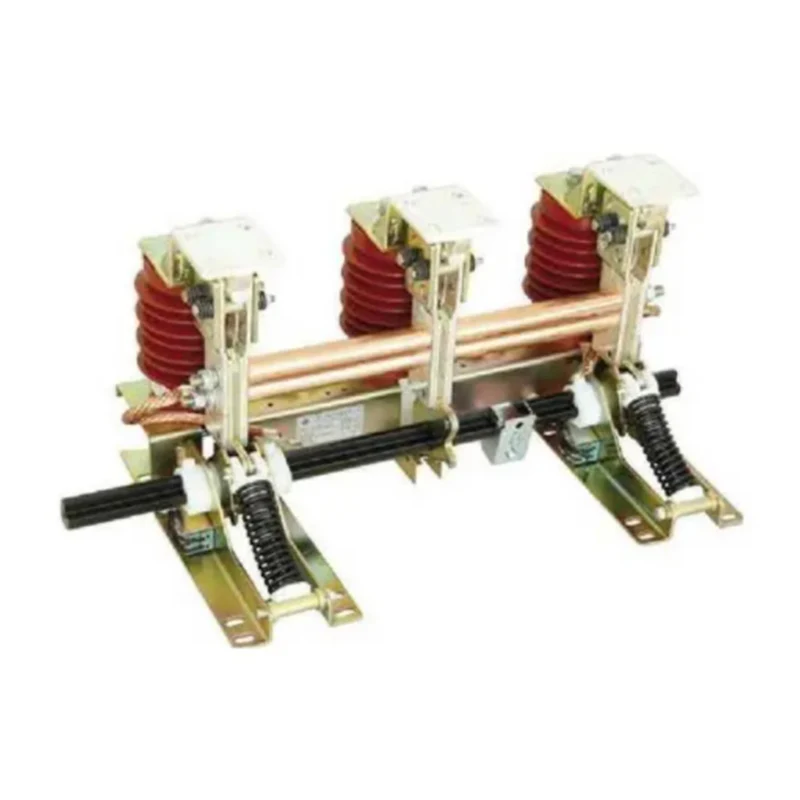

Interruttore di messa a terra combinato JN17-12

L'interruttore di messa a terra combinato Jn17-12 del marchio XUCKY Electric è un nuovo interruttore automatico progettato e sviluppato dall'azienda utilizzando tecnologia avanzata internazionale. Il sezionatore di terra ad alta tensione per interni serie JN17-12/40 (il vecchio tipo è JN15-12/40) è un nuovo design e un nostro prodotto migliorato secondo il tipo ESI, la struttura è assemblata, adatto con sistema di alimentazione elettrica con 3-10 KV , Trifase, AC 501601Hz, supporto con vari tipi di quadri AT e protezione di terra. È conforme agli standard GB1985-2004 e IEC129.

Invia richiesta

Descrizione del prodotto

Definizione del prodotto dell'interruttore di messa a terra combinato JN17-12

Jn17-12,40 Combined Grounding Switch

Introduzione

Il sezionatore di terra ad alta tensione per interni serie JN17-12 è un nostro nuovo design e un nostro prodotto migliorato secondo il tipo ESI, la struttura è assemblata, adatta con sistema di alimentazione elettrica con 3-10KV, trifase, CA 501601Hz, supporto con vari tipi dei quadri AT e della protezione di terra. È conforme agli standard GB1985-2004 e IEC129.

Condizioni di funzionamento dell'interruttore di messa a terra combinato JN17-12

1. Temperatura ambiente: -10°C 一+40°C

2. Altitudine: 1000 m Altezza sensore I: 140 mm)

3. Umidità relativa: Umidità relativa media giornaliera w 95% Umidità relativa media mensile w <90%

4. Intensità del terremoto: w 8 gradi

5. Grado di sporcizia: II

Principalmente parametri tecnici dell'interruttore di messa a terra combinato JN17-12

	Articolo	Unità	Dati
	Tensione nominale	KV	12
	Corrente nominale di breve durata (stabilità termica)	IL	40
	Tempo di tenuta al cortocircuito nominale	S	4
	Corrente di cortocircuito nominale	IL	100
	Corrente di picco nominale sopportata (stabilità dinamica)	IL	100
Livello di isolamento nominale	Tensione nominale di tenuta alla frequenza industriale di breve durata	KV	42
Livello di isolamento nominale	Tensione nominale di resistenza all'impulso di fulmine	KV	75
	Vita dei macchinari	tempo	2000

Sezionatore di terra JN17-12/40(ES-10/31.5) Profilo e dimensioni di installazione

Jn17-12,40 Combined Grounding Switch

Morsettiera in rame

Jn17-12,40 Combined Grounding Switch

Diagramma della posizione dei fori

Jn17-12,40 Combined Grounding Switch

Specifica	E	F	G	H	D
GV17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Le note sull'ordine indicano le specifiche del prodotto, la distanza centrale tra i poli, se il dispositivo di visualizzazione elettrico è necessario o meno. Si prega di notare la lunghezza del collegamento morbido al momento dell'ordine (L = 250 mm normale).
