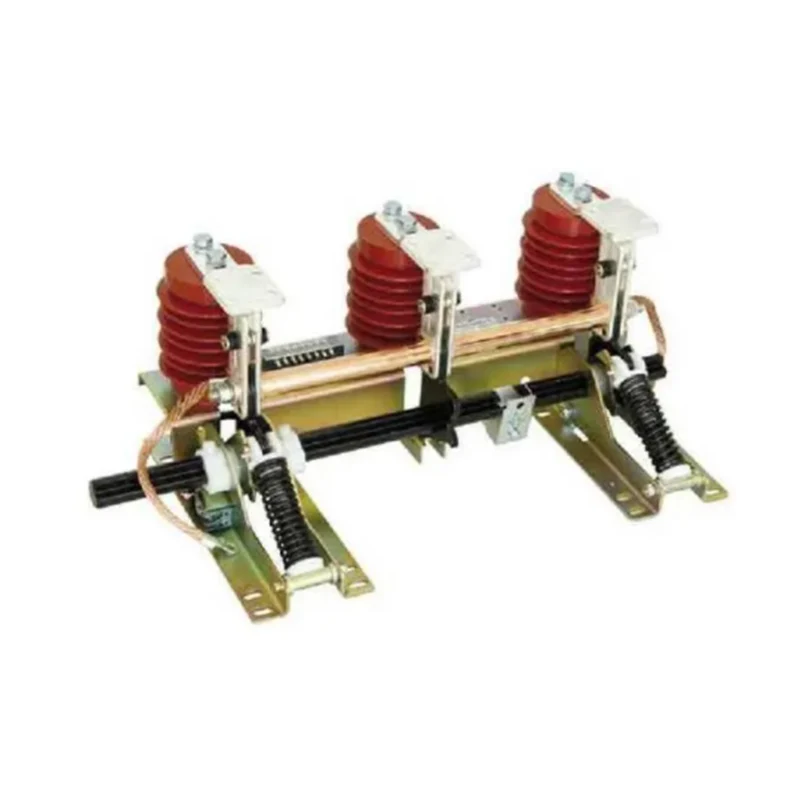

JN15-12 Sezionatore di terra per interni

XUCKY Electric è un produttore e fornitore di interruttori di terra su larga scala in Cina. Siamo specializzati da molti anni in apparecchiature terminali elettriche modulari. I nostri prodotti hanno un buon vantaggio di prezzo e coprono la maggior parte dei mercati del Sud America, Medio Oriente, Africa e Sud-Est asiatico. Non vediamo l'ora di diventare il vostro partner a lungo termine in Cina. Il sezionatore di terra per interni JN15-12 è un nuovo design migliorato rispetto al tipo ESI, adatto al sistema di alimentazione elettrica con supporto 3-I2KV, trifase, CA 50I60IHz con vari tipi di quadri AT e come protezione di terra. È conforme agli standard GB1985-2004 e IEC129.

Invia richiesta

Descrizione del prodotto

Definizione del prodotto dell'interruttore di messa a terra per interni JN15-12

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Introduzione

Il sezionatore di terra per interni JN15-12 è un nuovo design migliorato rispetto al tipo ESI, adatto con sistemi di alimentazione elettrica con supporto 3-I2KV, trifase, CA 50I60IHz con vari tipi di quadri ad alta tensione e come protezione di terra. È conforme agli standard GB1985-2004 e IEC129.

Condizioni di lavoro

1. Temperatura ambiente: -10°C -+40°C

2. Altitudine: 1000 m (altezza sensore: 140 mm)

3. Umidità relativa: Umidità relativa media giornaliera w 95% Umidità relativa media mensile w <90%

4. Intensità del terremoto: w 8 gradi

5. Grado di sporcizia: II

Principalmente parametri tecnici dell'interruttore di messa a terra per interni JN15-12

	Articolo	Unità	Dati
	Tensione nominale	KV	12
	Corrente nominale di breve durata (stabilità termica)	IL	31.5
	Tempo di tenuta al cortocircuito nominale	S	4
	Corrente di cortocircuito nominale	IL	80
	Corrente di picco nominale sopportata (stabilità dinamica)	IL	80
Livello di isolamento nominale	Tensione nominale di tenuta alla frequenza industriale di breve durata	KV	42
Livello di isolamento nominale	Tensione nominale di resistenza all'impulso di fulmine	KV	75
	Vita dei macchinari	tempo	2000

◎ Sezionatore di terra JN15-12/31.5 (ES-10/31.5) Profilo e dimensioni di installazione

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Morsettiera in rame

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Diagramma della posizione dei fori

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Specifica	E	F	G	H	D	C
GV15-12/31,5-165	165	75	160	565	426
GV15-12/31,5-18O	180	75	160	595	456
GV15-12/31,5 – 200	200	75	160	635	496
GV15-12/31,5—21O	210	75	160	655	516
GV15-12/31,5-220	220	75	160	675	536
GV15 31/12.5 230	230	75	160	695	556	96
GV15-12/31,5-250	250	75	160	735	596	96
GV15-12/31.5-275	275	75	185	810	646	96

Le note dell'ordine indicano le specifiche del prodotto, la distanza centrale tra i poli, se il dispositivo di visualizzazione elettrico (tipo di display necessario o meno). Si prega di notare la lunghezza del collegamento morbido al momento dell'ordine (normale L = 250 mm).

Vi preghiamo di consultarci se avete qualche richiesta speciale.
