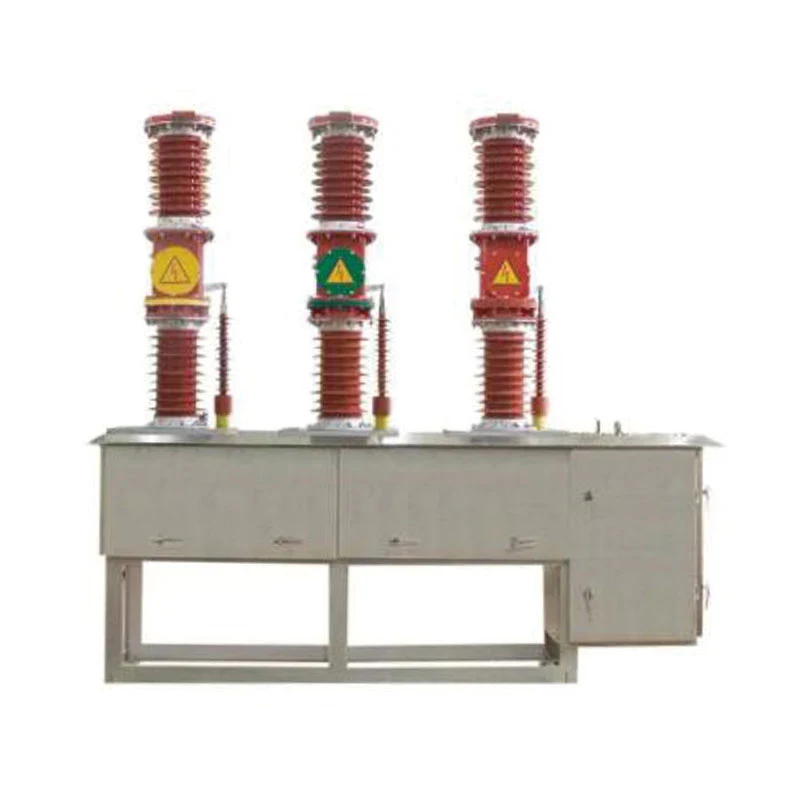

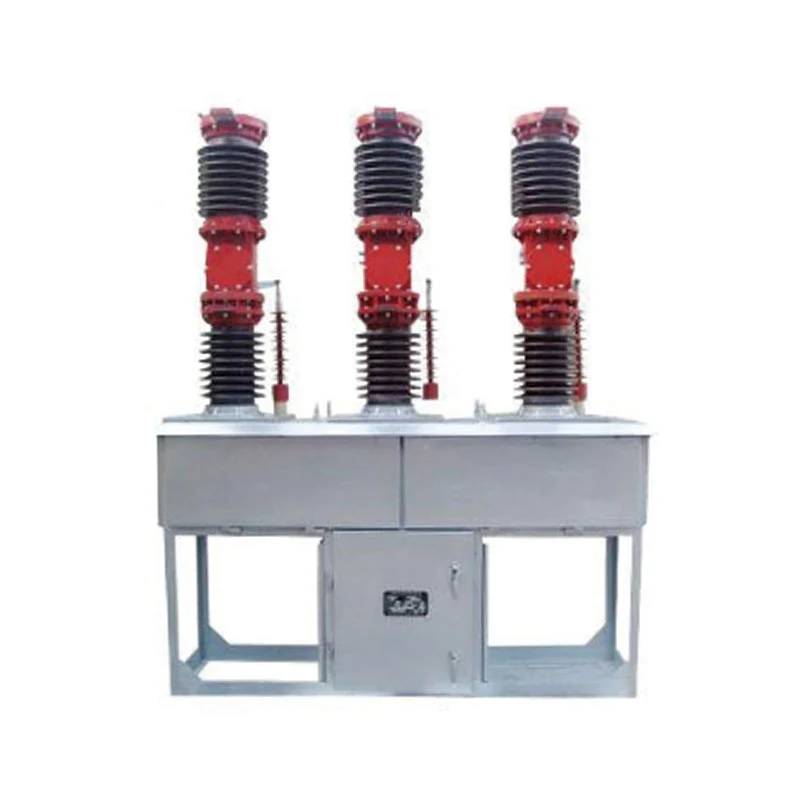

Interruttore automatico sotto vuoto ad alta tensione per esterni serie ZW7-40.5

L'interruttore automatico sotto vuoto ad alta tensione per esterni serie ZW7-40.5 è un'apparecchiatura di commutazione esterna trifase CA 50 Hz 40,5 kV.
♦ Modo di installazione: installazione della fondazione;
♦ Comando: comando a molla e comando elettromagnetico;
♦ Materiale del palo: gomma siliconica, ceramica;
♦ Applicazione: sottostazione esterna da 33 kV, centrale elettrica.
♦ Trasformatore di corrente: installazione interna, installazione esterna.

Invia richiesta

Descrizione del prodotto

XUCKY Electric come produttore e fornitore di interruttori automatici sotto vuoto ad alta tensione per esterni serie ZW7-40.5 in Cina da oltre 25 anni, le prestazioni del suo trasformatore immerso in olio sono conformi a IEC60076, GB1094, GB/T6451. Nel frattempo il nostro trasformatore di distribuzione ha conquistato un'ottima reputazione grazie all'alta qualità e al buon prezzo in Russia, Asia meridionale, Africa, Medio Oriente e Sud America. Forniamo personalizzazione e supporto tecnico. Non esitate a contattarci per un preventivo competitivo e tutto il supporto tecnico online!

L'interruttore automatico in vuoto ad alta tensione per esterni ZW7-40.5 è un'apparecchiatura di commutazione per esterni trifase CA 50 Hz 40,5 kV.

♦ Modo di installazione: installazione della fondazione;

♦ Comando: comando a molla e comando elettromagnetico;

♦ Materiale del palo: gomma siliconica, ceramica;

♦ Applicazione: sottostazione esterna da 33 kV, centrale elettrica.

♦ Trasformatore di corrente: installazione interna, installazione esterna.

Standard di prodotto

♦ IEC62271-100 Quadri e apparecchiature di controllo ad alta tensione Parte 100: Interruttori automatici CA

♦ GB1984 Interruttori CA ad alta tensione

♦ GB/T11022 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione

♦ Interruttori automatici in vuoto CA ad alta tensione JB/T 3855

♦ DL/T402 Specifica degli interruttori automatici CA ad alta tensione

Condizioni ambientali

♦ Temperatura ambiente: -40°C~+40°C;

♦ Altitudine: <1000 m;

♦ La velocità massima del vento è 10 km/h, la velocità minima del vento per il livello nominale (132/230 kv) è 3,2 km/h;

♦ Intensità del terremoto: livello <8;

♦ Distanza superficiale nominale minima: 31 mm/kV;

♦ Grado di inquinamento atmosferico: Classe IV.

Principali parametri tecnici

NO	Articolo		Unità	Valore
1	Tensione nominale		kV	40.5
e	Livello di isolamento nominale	1 min di frequenza di reteTest a secco (frattura, interfase, a terra)Test a umido (a terra, isolamento esterno)	kV	95 85
		Tensione di tenuta all'impulso di fulmine (picco)		185
3	Corrente nominale		A	1250, 1600, 2000, 2500
4	Corrente di interruzione nominale di cortocircuito		kA	20, 25, 31,5

NO	Articolo	Unità	Valore
5	Corrente di cortocircuito nominale (picco)	kA	50, 63, 80
6	Corrente nominale di tenuta di picco	kA	50, 63, 80
7	Corrente nominale di breve durata	kA	20, 25, 31,5
8	Sequenza operativa nominale		O-0.3S-CO-180S-CO
9	Numero di interruzioni della corrente di interruzione di cortocircuito nominale	volte	20
10	Durata nominale del cortocircuito	s	4
11	Tempo di rottura	s	≤0,09
12	Vita meccanica	volte	10000
13	Ampolla in vuoto di nuova produzione	Sal	≤1,33×10-3
13	Interruttore sottovuoto per un periodo di stoccaggio di 20 anni	Sal	<6,6×10-2
14	Peso netto dell'interruttore	kg	800
15	Gioco tra i contatti aperti	mm	22±2
16	Contatta il viaggio	mm	4±1
17	Velocità media di apertura	SM	1.4-1.7
18	Velocità media di chiusura	SM	0,4-0,7
19	Tempo di rimbalzo chiusura contatto	SM	≤3
20	Sincronismo interfase di apertura e chiusura	SM	≤2
21	Orario di chiusura	SM	50 ≤ t ≤ 200
22	Orario di apertura	SM	30 ≤ t ≤ 60
23	Resistenza CC del circuito principale di ciascuna fase (non inclusa la resistenza interna CT)	mΩ	≤100
24	Spessore cumulativo del contatto dinamico e fisso consentito dall'usura	mm	3
25	Pressione di contatto nominale	N	2500±200
