Interruttore automatico sottovuoto per esterni ZW32-12

XUCKY Electric come produttore e fornitore di interruttori automatici sottovuoto per esterni ZW32-12 in Cina da oltre 25 anni, le prestazioni del suo trasformatore immerso in olio sono conformi a IEC60076, GB1094, GB/T6451. Nel frattempo il nostro trasformatore di distribuzione ha conquistato un'ottima reputazione grazie all'alta qualità e al buon prezzo in Russia, Asia meridionale, Africa, Medio Oriente e Sud America. Forniamo personalizzazione e supporto tecnico. Non esitate a contattarci per un preventivo competitivo e tutto il supporto tecnico online!

Panoramica del prodotto

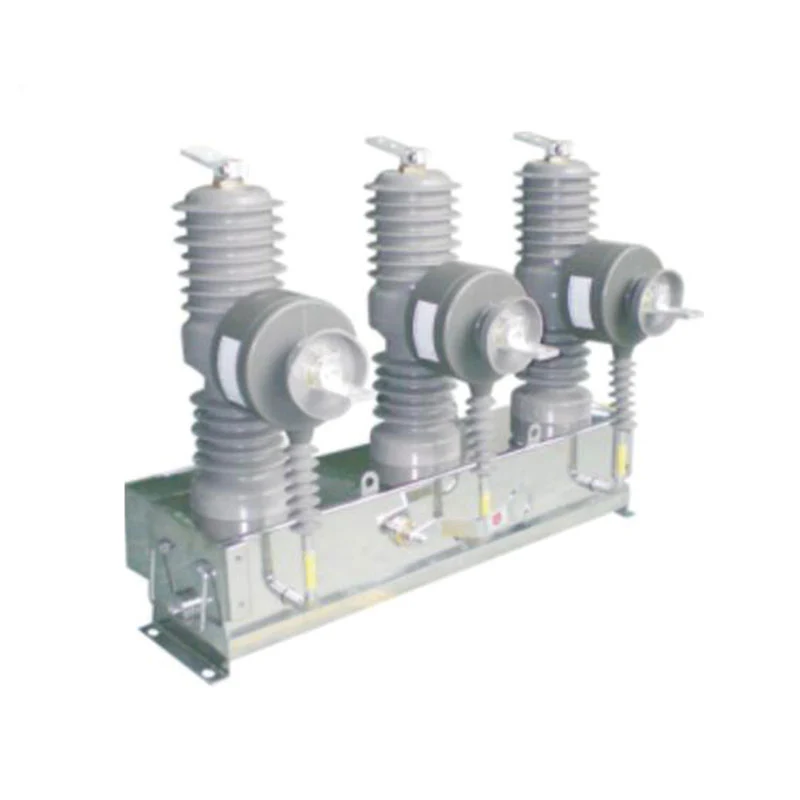

L'interruttore automatico sottovuoto per esterni ZW32-12 (di seguito denominato "interruttore automatico sottovuoto") è un interruttore trifase AC 50Hz per esterni ad alta tensione, utilizzato principalmente nel sistema di distribuzione esterna da 10 kV della rete rurale e urbana come apertura o chiusura corrente di carico, corrente di sovraccarico e corrente di cortocircuito e può essere utilizzato anche in altri luoghi simili. L'interruttore automatico sottovuoto per esterni ZW32-12 soddisfa i requisiti nazionali GB 1984-2003, IEC62271-100 "Interruttore automatico ad alta tensione CA" e GB/T11022-1999 "Requisiti tecnici comuni per gli standard dei quadri ad alta tensione e delle apparecchiature di controllo".

Modello e significato

Condizioni ambientali normali

1. Temperatura dell'aria ambiente: -40°C~+40°C;

2. Altitudine: non più di 2000 m;

3. L'aria ambiente può essere inquinata da polvere, fumo, gas corrosivi, vapore o nebbia salina;

4. La velocità del vento non supera i 34 m/s (equivalenti a 700 Pa su una superficie cilindrica);

5. Le vibrazioni o il movimento del terreno provenienti dal quadro e dalle apparecchiature di controllo sono trascurabili;

6. Grado di inquinamento: Grado III;

7. L'interruttore automatico in vuoto per esterni può essere utilizzato in condizioni di utilizzo normali diverse dalle normative sopra indicate. A questo punto, l'utente dovrebbe consultare il produttore e ottenere la stessa opinione.

8. Se oltre le normali condizioni di utilizzo sopra indicate, l'utente negozierà con il produttore.

Caratteristiche della struttura

1. L'interruttore utilizza una struttura a palo trifase le cui prestazioni di interruzione sono stabili e affidabili. Non presenta pericolo di combustione ed esplosione. Non necessita di alcuna manutenzione. Ha anche un volume ridotto, un peso leggero e una lunga durata, ecc.

2. Il martello utilizza una struttura completamente chiusa, quindi la sua tenuta all'aria è buona e ciò contribuirà a migliorare le prestazioni di resistenza all'umidità e di protezione dall'umidità. Soprattutto, è adatto per zone molto fredde e umide.

3. Il pilastro e il trasformatore di corrente trifase adottano la resina epossidica importata per l'isolamento solido esterno, la resina epossidica o l'outsourcing interno dell'isolamento solido in gomma siliconica organica; Resistenza alle alte e basse temperature, resistenza ai raggi UV, resistenza all'invecchiamento, ecc.

4. Il meccanismo operativo adotta la miniaturizzazione del meccanismo operativo a molla, la potenza del motore di accumulo dell'energia è piccola, i punti di chiusura hanno un basso consumo energetico; Trasmissione utilizzando la modalità di trasmissione del movimento reale, un numero limitato di componenti, alta affidabilità. Meccanismo operativo sotto sigillo delle istituzioni regionali, risolvere il problema del meccanismo operativo della corrosione, migliorare l'affidabilità delle istituzioni.

5. L'accensione e lo spegnimento dell'interruttore possono essere effettuati tramite funzionamento manuale o elettrico e tramite comando a distanza. Può arrivare alla distribuzione automatizzata dell'energia insieme al controller. Può anche formare una macchina a coincidenza e una macchina a segmenti con controller a coincidenza.

6. L'interruttore può essere installato con TA bifase o trifase, protezione di intervento automatico per sovracorrente e controller intelligente per l'analisi delle informazioni. Secondo le esigenze del cliente, può essere installato anche con TA di misurazione.

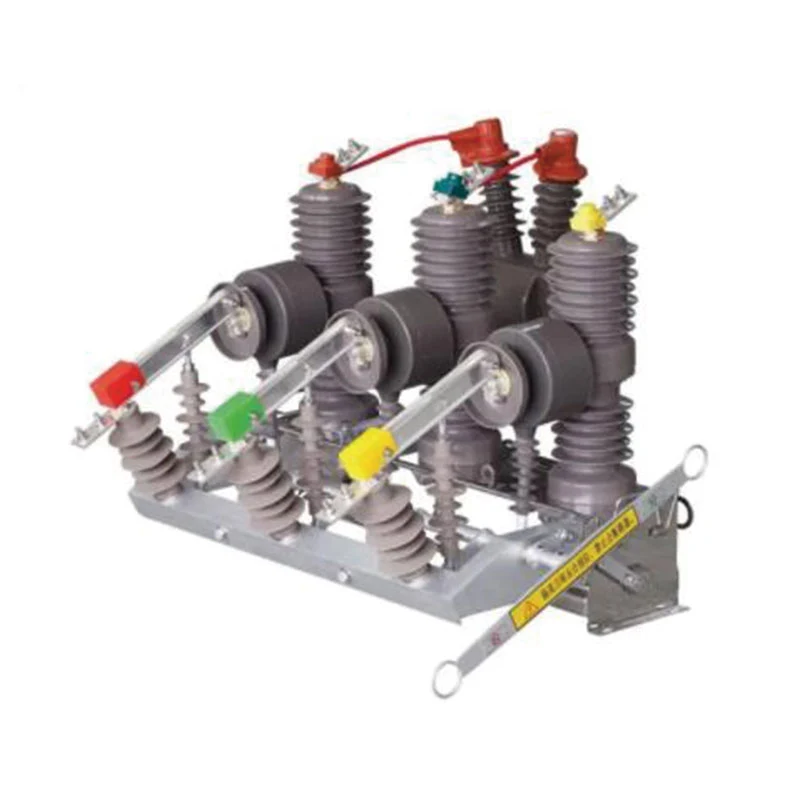

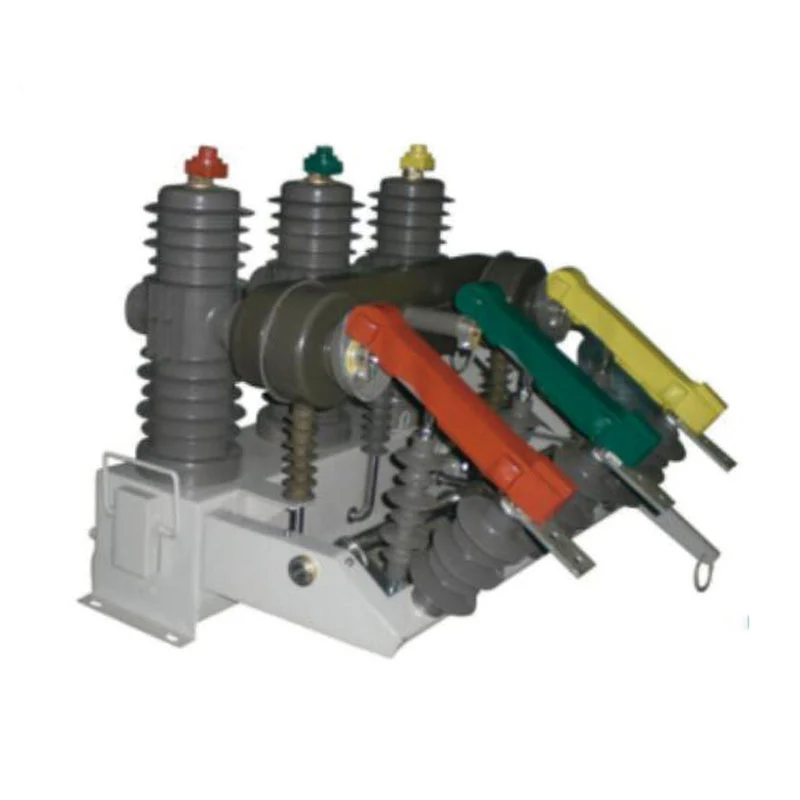

7. È possibile installare un interruttore di isolamento con azionamento tandem trifase per l'interruttore. Presenta una frattura chiaramente visibile quando l'interruttore di isolamento è spento e dispone di un dispositivo di interblocco anti-malfunzionamento tra il corpo dell'interruttore sotto vuoto esterno. Quando l'interruttore automatico sotto vuoto esterno è in posizione di chiusura, l'interruttore di isolamento non può essere aperto e chiuso; l'interruttore sottovuoto esterno può essere azionato solo quando il coltello isolante è completamente chiuso o completamente aperto. Il postisolatore dello scaricatore è installato. La manutenzione è facile e sicura.

1. Principali parametri tecnici

2. Parametro di regolazione dell'assemblaggio dell'interruttore

3. Principali parametri tecnici del meccanismo di comando a molla CTB

4. Interruttore automatico sottovuoto per esterni ZW32 con interruttore di isolamento, oltre a soddisfare i requisiti di Tabella 1, Tabella 2, la parte dell'interruttore di isolamento deve soddisfare anche i requisiti di Tabella 4.

Principio di funzionamento

1. Principio di funzionamento del meccanismo manuale

■ Operazione di chiusura: innanzitutto tirare la maniglia di accumulo dell'energia per immagazzinare energia e la coppia operativa applicata aumenta da piccola a grande. Quando la molla di chiusura passa attraverso il momento intermedio, la molla di chiusura rilascia energia, che spinge il sistema di accumulo di energia a ruotare in senso antiorario e fa ruotare il braccio. L'albero motore chiude l'interruttore automatico sottovuoto esterno e, allo stesso tempo, il braccio diviso cattura il semialbero di apertura per portare l'interruttore automatico nello stato di chiusura. Quando il meccanismo è nello stato di chiusura, la camma e il manicotto dell'albero rotante sono disinnestati e il meccanismo non può essere richiuso.

■ Operazione di apertura: dopo aver chiuso l'interruttore, tirare la maniglia di apertura o quando la corrente supera il valore di impostazione del dispositivo anti-sovratensione, la bobina di sovracorrente viene azionata, entrambi fanno ruotare il semiasse del freno, il braccio di apertura si slaccia e l'asta di trasmissione fa aprire l'interruttore sotto l'azionamento della molla.

2. Il principio del meccanismo motore

■ Operazione di accumulo di energia: tirando la maniglia di accumulo di energia o ruotando il motore di accumulo di energia, la camma viene ruotata sotto l'ingranaggio conduttore e la molla di chiusura viene gradualmente allungata. Dopo il passaggio della molla, la camma viene trattenuta dall'elemento di posizionamento e non ruota più. In preparazione allo stato di chiusura; contemporaneamente la camma e l'albero motore vengono disinnestati in modo che il meccanismo non possa immagazzinare nuovamente energia.

■ Operazione di chiusura: una volta completato l'accumulo di energia, tirare la maniglia di chiusura manuale o applicare tensione alla bobina di chiusura per far ruotare il semialbero di chiusura. Il braccio di chiusura e il semialbero di chiusura sono slacciati e la molla di chiusura rilascia energia per azionare l'albero di trasmissione. L'interruttore automatico sotto vuoto esterno è chiuso e la molla di apertura è immagazzinata. Quando il meccanismo è nello stato di chiusura, l'operazione di accumulo di energia viene eseguita nuovamente e la molla di chiusura viene nuovamente allungata. Dopo che la molla ha superato il centro, il semialbero di chiusura viene deformato dal dispositivo di interblocco per evitare che il meccanismo chiuda accidentalmente il freno. Nello stato chiuso di accumulo di energia, il meccanismo è nello stato di richiusura, che può ottenere un'operazione di richiusura "O-0.3S-CO".

Operazione di apertura: dopo la chiusura dell'interruttore sottovuoto esterno, viene tirata la maniglia della porta secondaria o viene applicata tensione alla bobina della porta secondaria oppure viene attivata la bobina di sovracorrente quando la corrente di linea supera il valore impostato dell'anti -dispositivo di sovracorrente, in modo che la sotto-serratura venga ruotata di un semialbero e aperta. Il braccio viene rilasciato e la leva di trasmissione viene aperta dalla molla di apertura per aprire l'interruttore esterno in vuoto.

Nota: la bobina di sovracorrente del meccanismo operativo è un sistema di funzionamento di breve durata e non può essere utilizzata per un lungo periodo.

Schema elettrico di protezione da sovracorrente e controllo del meccanismo dell'interruttore mostrato in Figura

3. (Nota: basato sullo schema elettrico secondario dell'interruttore automatico)

Profilo e dimensione di installazione

1. Dimensione d'ingombro dell'interruttore (senza TA)

2. Dimensioni d'ingombro dell'interruttore (con TA)

3. Dimensioni d'ingombro dell'interruttore (con TA) con isolatore

4. Dimensioni d'ingombro dell'interruttore (senza TA) con isolatore

5. Dimensioni del foro di montaggio dell'interruttore automatico (senza CT) con isolatore

6. Dimensioni del foro di montaggio dell'interruttore automatico (CT) con isolatore

7. Schema di installazione dell'interruttore

Installazione e manutenzione

1. L'operatore deve avere una conoscenza preliminare delle prestazioni del prodotto, dell'installazione, della regolazione e della manutenzione. Dovrebbe registrare i problemi durante il funzionamento e avvisare il produttore quando necessario.

2. L'interruttore automatico in vuoto esterno deve essere ispezionato visivamente prima dell'installazione. Controllare se il manicotto isolante è danneggiato, se vi sono perdite nell'indicazione di apertura-chiusura e conservazione, se la scatola è deformata o meno. Dopo l'ispezione, il prodotto deve essere installato su pali superiori a 4 m. Quando è installato l'interruttore automatico con isolatore, è necessario verificare attentamente la precisione del dispositivo di interblocco meccanico tra l'isolatore e l'interruttore.

3. Prima della messa in funzione del prodotto, verificare attentamente se la tensione nominale e la corrente nominale di ciascun elemento operativo corrispondono alla situazione reale. Il meccanismo viene utilizzato per verificare se i movimenti sono corretti.

4. I parametri dell'interruttore automatico sono stati regolati al momento dell'ispezione in fabbrica. Gli utenti non devono accendere la macchina per l'ispezione. Dopo aver eseguito il test della tensione di tenuta come richiesto, è possibile installarli.

5. L'interruttore automatico sotto vuoto esterno può essere realizzato con un polo singolo o bipolare. Gli interruttori automatici devono essere montati in modo uniforme e stabile su speciali telai in acciaio.

6. Il prodotto verrà controllato regolarmente per verificare se il funzionamento dell'interruttore è normale. Per gli interruttori automatici in vuoto da esterno con isolatore, l'isolatore viene ispezionato due volte l'anno, viene controllato se l'azione di interblocco meccanico tra isolatore e interruttori automatici è normale e viene iniettato del grasso nelle parti mobili.

Trasporto, accettazione e deposito

■ Trasporti

Durante il trasporto, l'intero prodotto deve essere imballato in una scatola chiusa per essere riparato. Durante il processo di trasporto non è necessario effettuare svolte o inclinazioni. Quando si solleva il corpo dell'interruttore sottovuoto esterno, i quattro anelli agganciati sulla scatola non possono sostenere direttamente il cilindro isolante epossidico. Quando l'interruttore automatico in vuoto esterno è dotato di isolatore, il baricentro è inclinato verso il lato dell'interruttore di isolamento e l'operazione deve essere eseguita lentamente durante il sollevamento.

■ Accettazione

Dopo aver ricevuto l'interruttore automatico in vuoto esterno, l'utente dovrà eseguire i seguenti lavori di accettazione:

1) Controlla se il pacco è danneggiato o meno;

2) Controllare se i documenti e gli accessori sono completi secondo la lista di imballaggio del prodotto;

3) Verificare che i parametri tecnici sulla targhetta dell'interruttore automatico sotto vuoto esterno e che il certificato del prodotto soddisfi i requisiti dell'ordine.

■ Stoccaggio

L'interruttore automatico sottovuoto per esterni deve essere conservato in un locale asciutto, ventilato, resistente all'umidità, agli urti e alle infiltrazioni di gas nocive. Controllare se l'ambiente soddisfa i requisiti per la conservazione a lungo termine. L'imballaggio, il disimballaggio e lo stoccaggio devono essere effettuati in una stanza asciutta e verificare se i prodotti e i componenti sono completi e coerenti.

Guasti comuni e risoluzione dei problemi

Nota: se sono presenti altri difetti o i difetti sopra menzionati non possono essere eliminati, contattare il nostro servizio post-vendita.
