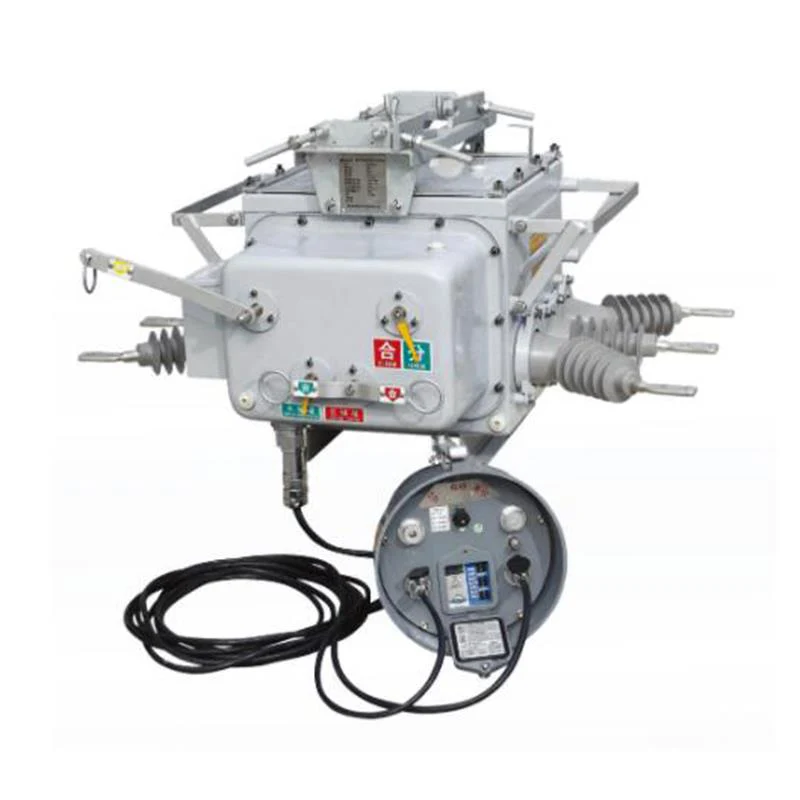

Interruttore automatico in vuoto ad alta tensione per esterni serie ZW20-12

L'interruttore automatico per vuoto ad alta tensione per esterni serie ZW20-12 è un'apparecchiatura di commutazione per esterni trifase CA 50 Hz 12 kV.
♦ Modo di installazione: montato su palo;
♦ Tipo di palo: palo integrato;
♦ Applicazione: sottostazione esterna da 12kV, centrale elettrica.
♦ Tipo di funzionamento: manuale, elettrico, telecomando.

Invia richiesta

Descrizione del prodotto

XUCKY Electric come produttore e fornitore di interruttori automatici sotto vuoto ad alta tensione per esterni serie ZW20-12 in Cina da oltre 25 anni, le prestazioni del suo trasformatore immerso in olio sono conformi a IEC60076, GB1094, GB/T6451. Nel frattempo il nostro trasformatore di distribuzione ha conquistato un'ottima reputazione grazie all'alta qualità e al buon prezzo in Russia, Asia meridionale, Africa, Medio Oriente e Sud America. Forniamo personalizzazione e supporto tecnico. Non esitate a contattarci per un preventivo competitivo e tutto il supporto tecnico online!

♦ Modo di installazione: montato su palo;

♦ Tipologia palo: palo integrato;

♦ Applicazione: sottostazione esterna da 12kV, centrale elettrica.

♦ Tipo di funzionamento: manuale, elettrico, telecomando.

Condizioni ambientali

♦ Altitudine: <2000m;

♦ Temperatura dell'aria: -40°C 〜+40°C; escursione termica giornaliera <25°C;

♦ Velocità del vento < 35 m/s;

♦ Livello sporco: IV;

♦ Luoghi di installazione: nessun pericolo di incendio, esplosione, corrosione chimica grave o vibrazioni gravi;

♦ Intensità del terremoto: livello <8.

Principali parametri tecnici

NO	Articolo		Unità	Valore
1	Tensione nominale		kV	12
2	Tensione di tenuta a frequenza industriale (1 min)	(secca) interfase, terra/frattura;	kV	42/48
2	Tensione di tenuta a frequenza industriale (1 min)	(umido) interfase, terra	kV	34
3	Tensione di tenuta all'impulso di fulmine (interfase, terra/frattura)		kV	75/85
4	Corrente nominale		A	630,1250
5	Frequenza nominale		Hz	50
6	Corrente di interruzione nominale di cortocircuito		kA	20, 25
7	Valore di picco nominale della corrente di tenuta (picco)		kA	50, 63
8	Corrente nominale di breve durata		kA	20, 25
9	Corrente di cortocircuito nominale		kA	50, 63
10	Durata nominale del cortocircuito		S	4
11	Sequenza operativa nominale		Volte	O-0.3S-CO-1 80S-CO
12	Numero di interruzioni della corrente di interruzione di cortocircuito nominale		Volte	30
13	Vita meccanica		Volte	10000
14	Tensione operativa nominale (può essere personalizzata)		V	220
15	Orario di apertura		SM	≤80
16	Orario di chiusura		SM	≤120
17	Tempo di rottura totale		SM	≤100
18	Corrente di interruzione nominale della carica del cavo		A	50
19	Grado			E2~C2~M2(10000)
20	Numero di interruzioni della corrente di interruzione di cortocircuito nominale		Volte	30
