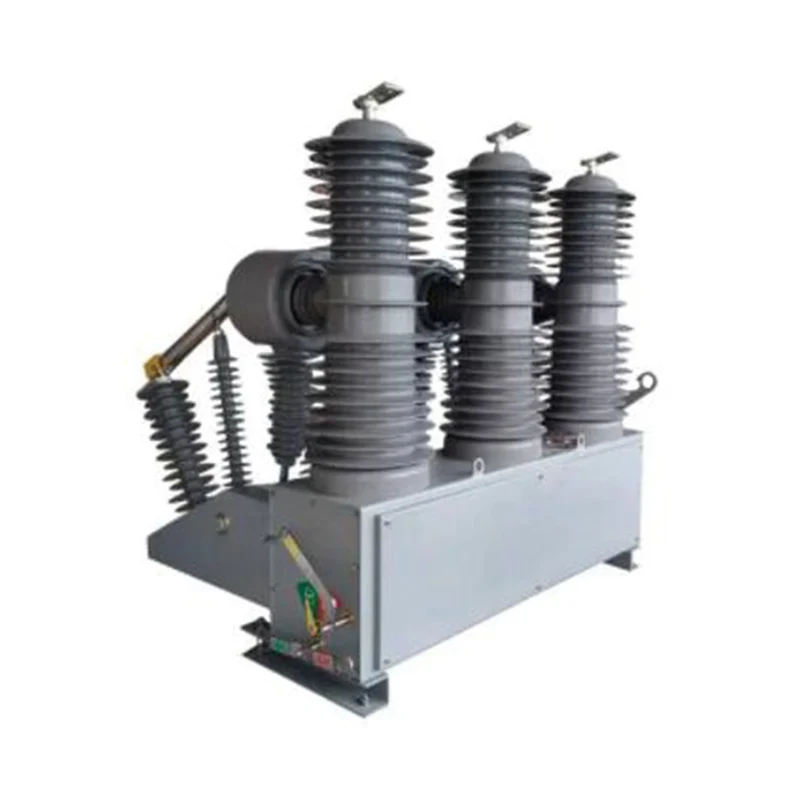

Interruttore automatico in vuoto ad alta tensione per esterni ZW32-40.5

◆ Condizioni d'uso dell'interruttore automatico in vuoto ad alta tensione per esterni ZW32-40.5
1.Temperatura ambiente: -30℃~+60℃;
2.Altitudine: ≤3000m;
3. Velocità del vento: ≤34 m/s;
4. Grado di inquinamento: ≤ IV.
5.Temperatura di stoccaggio: -40℃~+85℃.

Invia richiesta

Descrizione del prodotto

L'interruttore automatico sottovuoto ad alta tensione per esterni ZW32-40.5 (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) adotta un polo monopezzo sigillato dal design unico e una struttura della macchina operatrice altamente affidabile. Il dispositivo viene utilizzato principalmente nelle reti elettriche aeree di media tensione per dividere e combinare la corrente di carico, la corrente di sovraccarico e la corrente di cortocircuito.

L'interruttore automatico in vuoto superiore è un nuovo interruttore automatico in vuoto ad alta tensione per esterni da 35 KV che sostituisce l'interruttore automatico in vuoto ZW7. ZW32 è la miniaturizzazione di ZW7, più sicura e stabile. ZW32-40.5 può anche utilizzare un meccanismo operativo a magnete permanente, cooperare con apparecchiature di automazione, GPRS, GSM e altre funzioni di comunicazione remota per ottenere quattro funzioni remote come segnalazione remota, misurazione remota, regolazione remota e controllo remoto.

◆ Condizioni d'uso

1.Temperatura ambiente: -30℃~+60℃;

2.Altitudine: ≤3000m;

3. Velocità del vento: ≤34 m/s;

4. Grado di inquinamento: ≤ IV.

5.Temperatura di stoccaggio: -40℃~+85℃.

◆ Principali parametri tecnici

NO.	Elementi	Unità	Valore
1	tensione nominale	kV	40.5
2	Tensione di resistenza alla frequenza industriale di 1 minuto	kV	95
3	tensione di tenuta all'impulso di un fulmine	kV	185
4	frequenza nominale	Hz	50
5	corrente nominale	A	630,1250, 1600
6	corrente di interruzione nominale di cortocircuito	kA	20, 25, 31,5
7	corrente di cortocircuito nominale (picco)	kA	50, 63, 80
8	corrente di picco nominale sopportata	kA	50, 63, 80
9	4 resistono alla corrente	kA	20, 25, 31,5
10	sequenza operativa nominale	S	Recupero O-0.1s-CO-3s-CO-6S-60s
11	numero di interruzioni della corrente di cortocircuito nominale	volte	30
12	vita meccanica	volte	10000
13	tensione di controllo del meccanismo	V	CA/CC220
14	tensione di tenuta alla frequenza industriale del circuito secondario 1 min	kV	2
15	distanza di sicurezza tra i contatti aperti	mm	16±1
16	durante il viaggio	mm	4±0,5
17	velocità di apertura	SM	1.4-1.8
18	velocità di chiusura	SM	0,4-0,8
19	tempo di rimbalzo della chiusura del contatto	SM	≤5
20	asincronismo apertura/chiusura trifase	SM	≤2
21	orario di chiusura	SM	≤100
22	orario di apertura	SM	≤50
23	peso	kg	270
