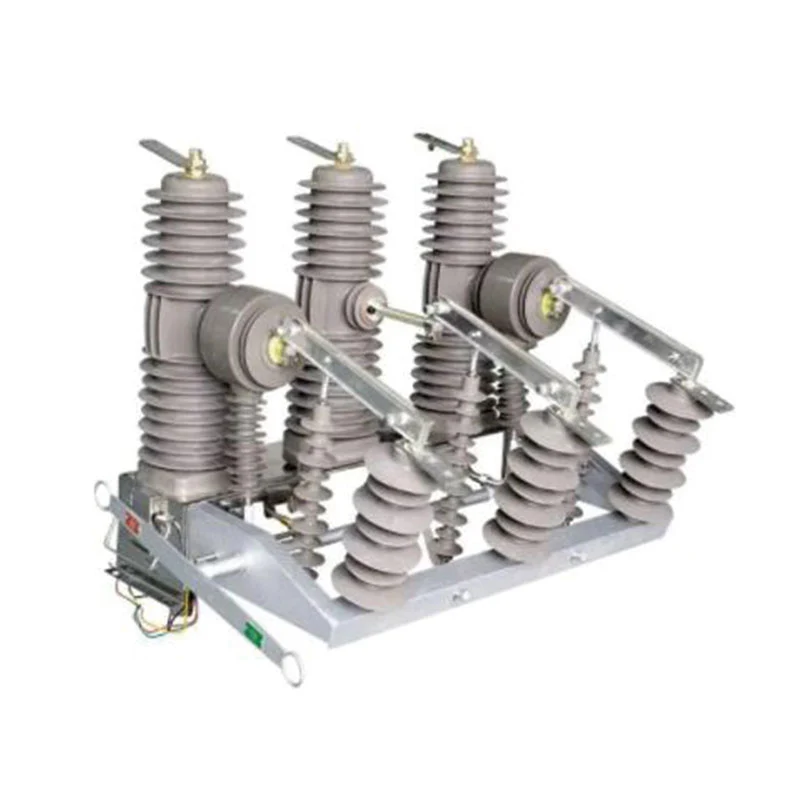

Interruttore automatico sotto vuoto ad alta tensione per esterni serie ZW32-24

L'interruttore automatico per vuoto ad alta tensione per esterni serie ZW32-24 è un'apparecchiatura di commutazione per esterni trifase CA 50 Hz 24 KV
♦ Modo di installazione: montato su palo;
♦ Comando: comando a molla e comando a magnete permanente;
♦ Tipologia palo: palo integrato;
♦ Applicazione: sottostazione esterna da 24 kV, centrale elettrica.
♦ Tipo di funzionamento: manuale, elettrico, telecomando.

Invia richiesta

Descrizione del prodotto

XUCKY Electric come produttore e fornitore di interruttori automatici sottovuoto ad alta tensione per esterni serie ZW32-24 in Cina da oltre 25 anni, le prestazioni del suo trasformatore immerso in olio sono conformi a IEC60076, GB1094, GB/T6451. Nel frattempo il nostro trasformatore di distribuzione ha conquistato un'ottima reputazione grazie all'alta qualità e al buon prezzo in Russia, Asia meridionale, Africa, Medio Oriente e Sud America. Forniamo personalizzazione e supporto tecnico. Non esitate a contattarci per un preventivo competitivo e tutto il supporto tecnico online!

♦ Modo di installazione: montato su palo;

♦ Comando: comando a molla e comando a magnete permanente;

♦ Tipologia palo: palo integrato;

♦ Applicazione: sottostazione esterna da 24 kV, centrale elettrica.

♦ Tipo di funzionamento: manuale, elettrico, telecomando.

Standard di prodotto

♦ Apparecchiature di manovra e controllo ad alta tensione IEC62271-100 Parte 100: Interruttori automatici CA

♦ GB1984 Interruttori CA ad alta tensione

♦ GB/T11022 Specifiche comuni per quadri e apparecchiature di controllo ad alta tensione

Standard

♦ Interruttori automatici in vuoto CA ad alta tensione JB/T 3855

♦ DL/T402 Specifica degli interruttori automatici CA ad alta tensione

Condizioni ambientali

♦ Temperatura ambiente: -35°C 〜+40°C;

♦ Altitudine: <2000m;

♦ Velocità del vento < 35 m/s;

♦ Intensità del terremoto: livello <8;

♦ Livello sporco: IV;

♦ Luoghi di installazione: nessun pericolo di incendio, esplosione o grave sporcizia.

Principali parametri tecnici

NO	Articolo	Unità	Valore
1	Tensione nominale	kV	24
2	Corrente nominale	A	630/1250
3	Frequenza nominale	Hz	50
4	Corrente termica nominale	kA	20/25
5	Corrente di interruzione nominale di cortocircuito	kA	20/25
6	Corrente dinamica nominale (picco)	kA	50/63
7	Corrente di chiusura nominale di cortocircuito (picco)	kA	50/63
8	Tempo di stabilità termica	s	4
9	Sequenza operativa nominale	Volte	O-0.3S-CO-1 80S-CO
10	1 min di tensione di tenuta a frequenza industriale (interfase, terra/frattura)	kV	65
	Tensione di tenuta all'impulso di fulmine (picco) (interfase, terra/frattura)		125
	Circuito secondario Tensione di tenuta alla frequenza industriale di 1 minuto		2

NO	Articolo	Unità	Valore
11	Vita meccanica	Volte	10000
12	Tempi di interruzione della corrente di interruzione nominale di cortocircuito	Volte	30
13	Tempi di interruzione nominali del circuito	Volte	10000
14	Distanza di contatto	mm	12±1
15	Nel corso del viaggio	mm	3±1
16	Interasse interfase	mm	380±1,5
17	Asincronismo trifase di chiusura e apertura	SM	≤2
18	Durata del rimbalzo della chiusura del contatto	SM	≤2
19	Orario di chiusura	SM	25〜80
20	Orario di apertura	SM	23 〜50
21	Velocità media di apertura	SM	1.1-1.7
22	Velocità media di chiusura	SM	0,5-0,9
23	Resistenza del circuito conduttivo principale	mΩ	≤80

Disegno generale della struttura e dimensioni di installazione (unità: mm)

1. Morsetto superiore della linea uscente

2. Interruttore

3. Tubo isolante

4. Terminale inferiore della linea in uscita

5. Clip conduttiva

6. Connessione flessibile

7. Leva isolante

8. Molla di pressione del contatto

9. Molla di apertura

10. Guidare

11. Meccanismo albero in uscita

12. Meccanismo di funzionamento

13. Scatola del meccanismo

14. Scheda di collegamento del trasformatore di corrente

1. Maniglia di manovra

2. Scollegare l'albero principale

3. Maniglia di apertura/chiusura manuale dell'interruttore

4. Maniglia per l'accumulo di energia

5. Indicazione di apertura/chiusura

6. Spina di cablaggio

7. Trasformatore di corrente

8. Isolante

9. Telaio isolante

10. Leva isolante

11. Terminale della linea in entrata

12. Scollegare la lama

13. Morsetto della linea in uscita

14. Interruttore automatico

Modi di installazione (unipolare/bipolare)

Standard di prodotto

♦ Apparecchiature di manovra e controllo ad alta tensione IEC62271-100 Parte 100: Interruttori automatici CA

♦ GB1984 Interruttori CA ad alta tensione

♦ GB/T11022 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione

♦ Interruttori automatici in vuoto CA ad alta tensione JB/T 3855

♦ DL/T402 Specifica degli interruttori automatici CA ad alta tensione

Condizioni ambientali

♦ Temperatura ambiente: -40°C~+40°C;

♦ Altitudine: <1000 m;

♦ La velocità massima del vento è 10 km/h, la velocità minima del vento per il livello nominale (132/230 kv) è 3,2 km/h;

♦ Intensità del terremoto: livello <8;

♦ Distanza superficiale nominale minima: 31 mm/kV;

♦ Grado di inquinamento atmosferico: Classe IV.

Principali parametri tecnici

NO	Articolo		Unità	Valore
1	Tensione nominale		kV	40.5
e	Livello di isolamento nominale	1 min di frequenza di reteTest a secco (frattura, interfase, a terra)Test a umido (a terra, isolamento esterno)	kV	95 85
		Tensione di tenuta all'impulso di fulmine (picco)		185
3	Corrente nominale		A	1250, 1600, 2000, 2500
4	Corrente di interruzione nominale di cortocircuito		kA	20, 25, 31,5

NO	Articolo	Unità	Valore
5	Corrente di cortocircuito nominale (picco)	kA	50, 63, 80
6	Corrente nominale di tenuta di picco	kA	50, 63, 80
7	Corrente nominale di breve durata	kA	20, 25, 31,5
8	Sequenza operativa nominale		O-0.3S-CO-180S-CO
9	Numero di interruzioni della corrente di interruzione di cortocircuito nominale	volte	20
10	Durata nominale del cortocircuito	s	4
11	Tempo di rottura	s	≤0,09
12	Vita meccanica	volte	10000
13	Ampolla in vuoto di nuova produzione	Sal	≤1,33×10-3
13	Interruttore sottovuoto per un periodo di stoccaggio di 20 anni	Sal	<6,6×10-2
14	Peso netto dell'interruttore	kg	800
15	Gioco tra i contatti aperti	mm	22±2
16	Contatta il viaggio	mm	4±1
17	Velocità media di apertura	SM	1.4-1.7
18	Velocità media di chiusura	SM	0,4-0,7
19	Tempo di rimbalzo chiusura contatto	SM	≤3
20	Sincronismo interfase di apertura e chiusura	SM	≤2
21	Orario di chiusura	SM	50 ≤ t ≤ 200
22	Orario di apertura	SM	30 ≤ t ≤ 60
23	Resistenza CC del circuito principale di ciascuna fase (non inclusa la resistenza interna CT)	mΩ	≤100
24	Spessore cumulativo del contatto dinamico e fisso consentito dall'usura	mm	3
25	Pressione di contatto nominale	N	2500±200
