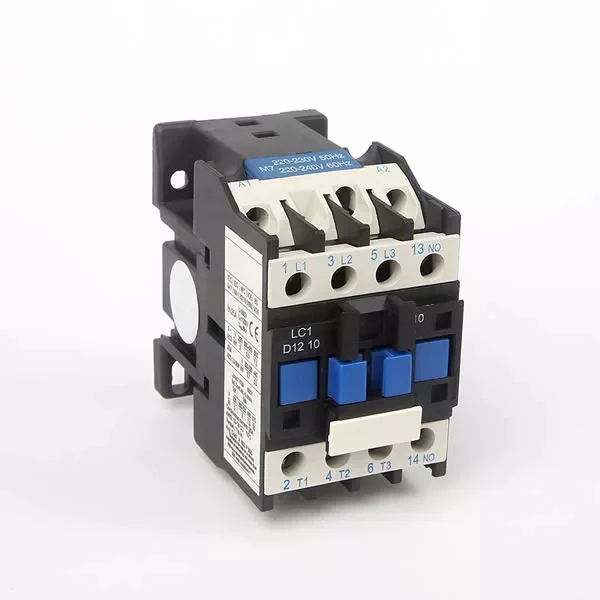

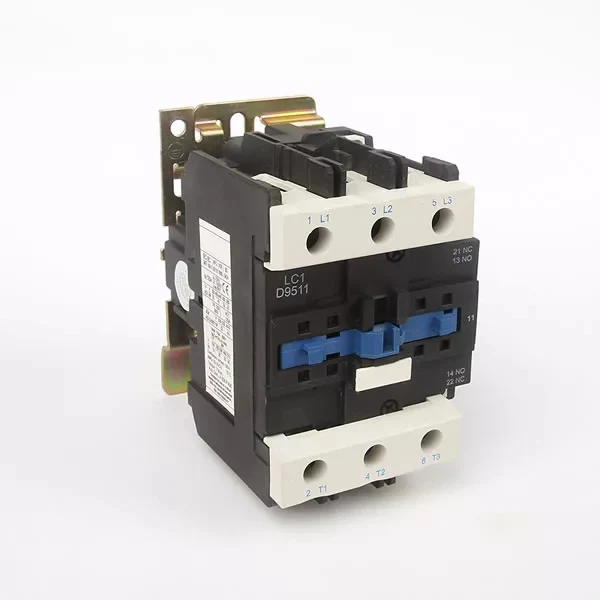

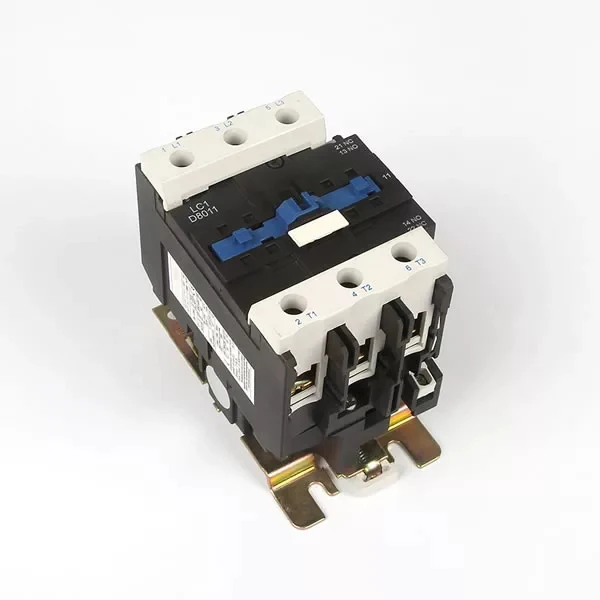

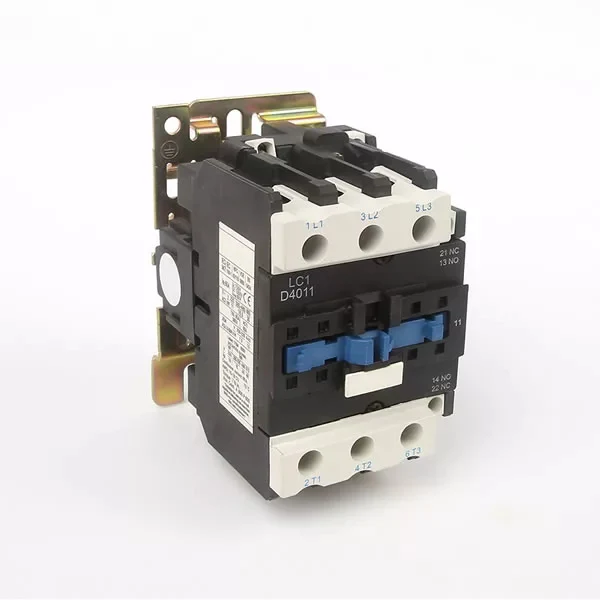

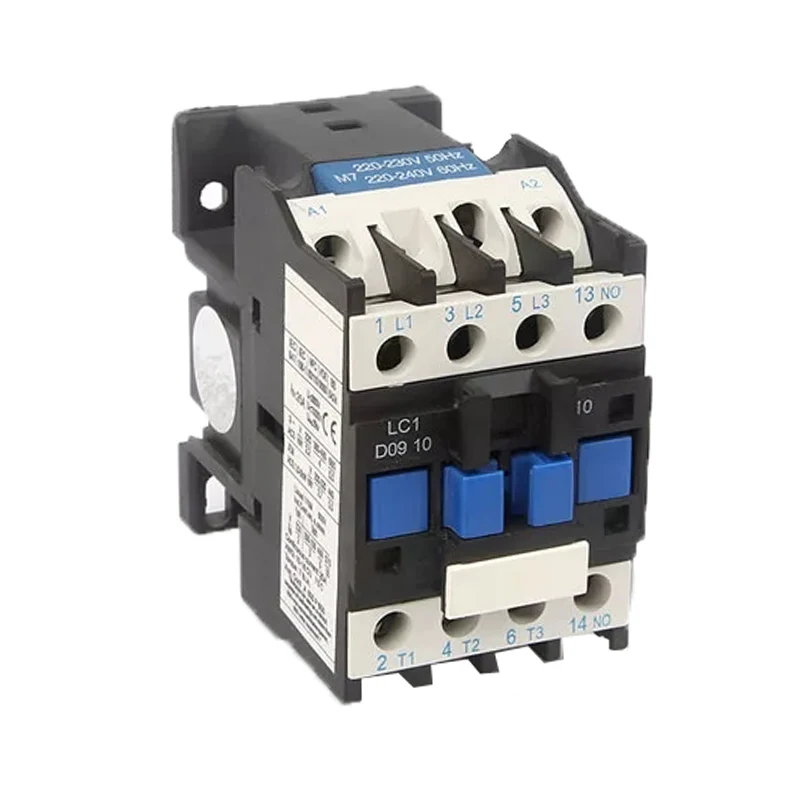

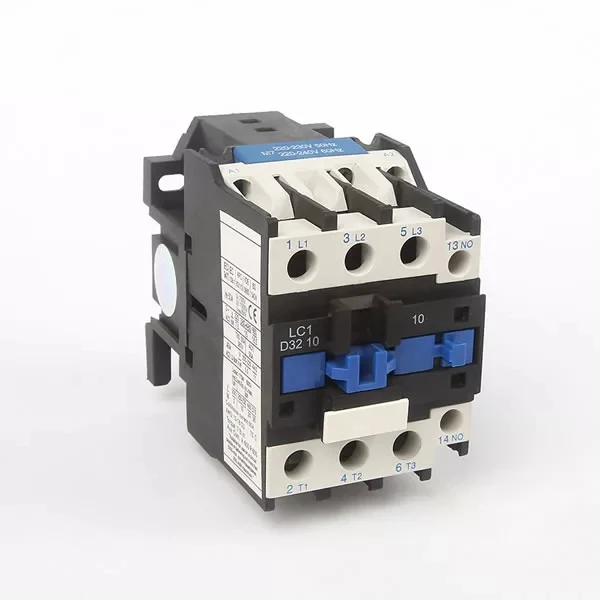

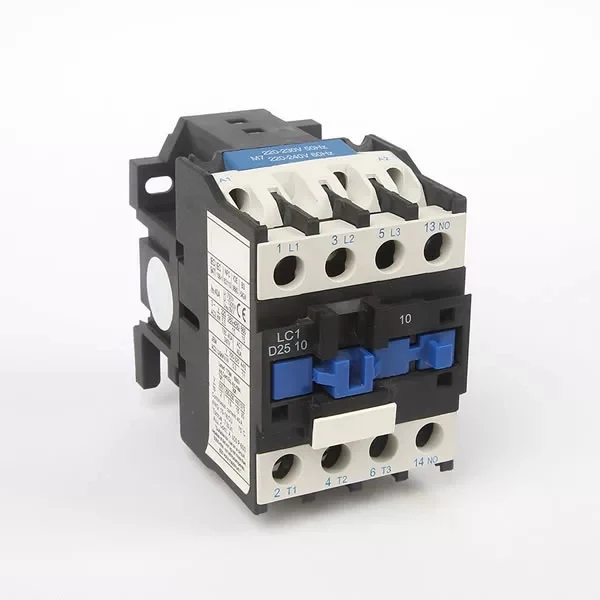

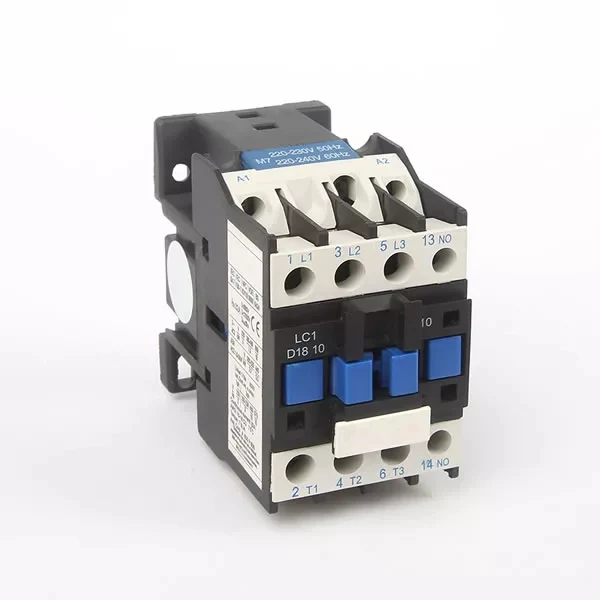

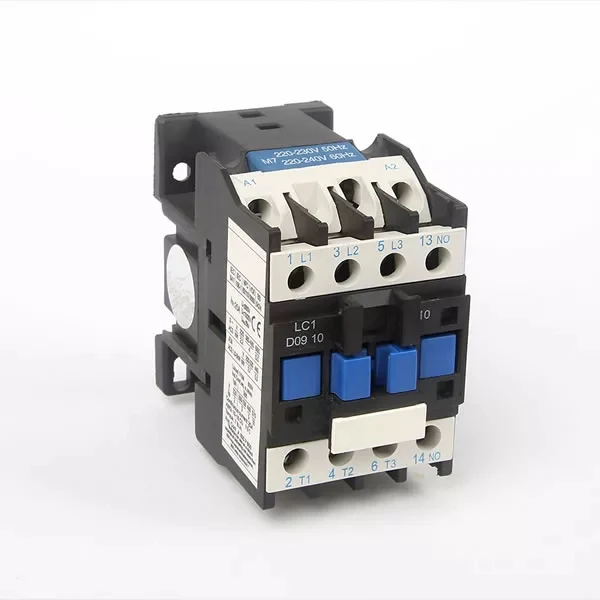

Contattore CJX2

Ambito di applicazione

Contattore CJX2 (LC1) (contattore CA/CC, di seguito denominato contattore), utilizzato principalmente per il circuito CA 50 Hz (o 60 Hz), tensione fino a 660 V, corrente operativa nominale fino a 95 A nella categoria di utilizzo AC-3 , 400 V (380 V), per il circuito di accensione e spegnimento remoto, avvio frequente e controllo del motore CA e combinazione con l'appropriato relè termico per formare un avviatore elettromagnetico per proteggere il circuito da eventuali sovraccarichi.

Il contattore CJX2 (LC1) (contattore CA/CC) soddisfa gli standard IEC60947-4-1, GB14048.4.

Modello e significato

Alcuni modelli comuni: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 CJ X2-8011CJX2-9511

Condizioni normali di funzionamento e di installazione

1. Temperatura dell'aria ambiente: -5℃~+40℃, la media non supera +35℃ entro 24 ore.

2. Altitude: not more than 2000m.

3. Condizioni atmosferiche: la temperatura massima è +40℃, l'umidità relativa non è superiore al 50%; a temperature più basse può consentire un'umidità relativa più elevata, ad esempio +20℃ fino al 90%, è necessario adottare misure speciali per la condensa prodotta occasionalmente a causa dei cambiamenti di temperatura.

4. Livello di inquinamento: 3.

5. Categoria di installazione: Ⅲ.

6. Condizioni di installazione: L'inclinazione della superficie di installazione e del piano verticale non è superiore a ±5°.

7. Vibrazioni da urto: il prodotto deve essere installato e utilizzato in un luogo privo di scosse, urti e vibrazioni significative.

8. Metodo di installazione: tranne l'installazione con viti, ma anche l'installazione su guida per scheda standard da 35 mm. Il funzionamento CA 40-95 può essere installato su guida scheda da 35 mm o 75 mm.

Principali parametri e prestazioni tecniche

1. Contattore CA JCX2 dei principali parametri e indicatori di prestazione tecnica (vedere Tabella 1).

2. Curva della vita elettrica

3. Tensione nominale di alimentazione bobina Us e codice (vedi Tabella 2)

Caratteristiche strutturali

1. Il contattore per il tipo protettivo, la struttura di azione per l'azione diretta, il contatto per il doppio punto di interruzione, di piccole dimensioni, leggero, basso consumo energetico, lunga durata, sicuro e affidabile;

2. Il contattore AC/DC può comporre un avviatore magnetico ad interblocco reversibile meccanico, un avviatore a decompressione stella-triangolo, può anche comporre una varietà di prodotti derivati ​​con gruppo di contatti ausiliari, testa di ritardo dell'aria e così via a seconda degli utenti.

3. È possibile utilizzare l'installazione a blocchi per aggiungere un gruppo di contatti ausiliari, una testa di ritardo dell'aria (l'intervallo di ritardo mostrato nella Tabella 4), relè termici e altri accessori, combinati in una varietà di prodotti derivati ​​(vedere Tabella 3).

4. Il soppressore di sovratensioni serie SR2 con una funzione significativa di soppressione di sovratensioni e utilizzato con il contatto serie CJX2, può proteggere efficacemente il contattore per prolungarne la durata. Inoltre, è possibile evitare interferenze derivanti dall'impulso di sovratensione al PC e ad altri sistemi di controllo elettronici correlati.

SR2-A per contattore CA/CC serie CJX2 09A ~ 32A, le specifiche specifiche sono:

SR2-A 24 V~48 V CA, CC

SR2-A 100 V~250 V CA, CC

SR2-A 380 V~440 V CA, CC

5. Il contattore AC/DC ha dimensioni ridotte, peso leggero, basso consumo energetico, lunga durata, sicuro e affidabile e così via.

6. Il corpo del contattore CA/CC ha una coppia di contatti ausiliari normalmente aperti o normalmente chiusi nei modelli da 32 A e inferiori, una coppia di contatti ausiliari normalmente aperti e normalmente chiusi nei modelli da 40 A e superiori. Inoltre, è possibile aggiungere un gruppo di contatti ausiliari F4 (due o quattro gruppi) o una testina di ritardo dell'aria sulla parte superiore, aggiungere un NCF1-11C su entrambi i lati e le loro combinazioni (vedere Tabella 4 e Tabella 5).

7. Ad eccezione dell'installazione a vite, il contattore può anche utilizzare l'installazione su guida standard concava da 35 mm (CJX2-09 ~ 95) e 75 mm (CJX2-40 ~ 95).

Modello	Intervallo di ritardo	Numero di contatti ritardati	Diagramma	Tabella 4
F5-T0	0,1 ~ 3 secondi	NA+NC
F5-T2	0,1 ~ 30 secondi
F5-T4	10 ~ 180 anni
F5-RE0	0,1 ~ 3 secondi
F5-D2	0,1 ~ 30 secondi
F5-D4	10 ~ 180 anni

Modello di gruppo di contatto ausiliario	Numero di contatti		Diagramma
	Numero di contatti normalmente aperto (NO)	Numero di contatti normalmente chiuso (NC)
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Installazione e manutenzione

1. Prima dell'installazione verificare i relativi dati tecnici.

2. Installazione, deve essere installata secondo le condizioni prescritte, in linea con le abitudini visive delle persone.

3. Il contattore CA/CC con piastra di montaggio metallica deve essere adeguatamente messo a terra.

4. Le viti dei terminali devono essere serrate, dopo aver controllato che il cablaggio sia corretto, in caso di contatto principale carico, in primo luogo, attira l'accensione e l'accensione della bobina più volte, dopo che l'azione di prova è affidabile, può essere inserita in uso.

5. Se si avverte un rumore anomalo durante l'utilizzo, potrebbe esserci dello sporco sulla superficie del polo centrale, pulire la superficie.

6. Durante l'uso, controllare regolarmente i componenti del prodotto, evitando che le parti mobili si inceppino, gli elementi di fissaggio senza allentarsi, se qualche parte è danneggiata, deve essere sostituita.

Utilizzare il metodo di connessione

1. Il contattore trifase ha generalmente otto punti in totale, tre ingressi, tre uscite e due punti di controllo. Output e input sono corrispondenti, è facile da vedere. Se si desidera aggiungere l'autobloccaggio, è necessario collegare una linea dal terminale di uscita al punto di controllo.

2. Prima di tutto, è necessario conoscere il principio del contattore AC/DC. Si aggiunge alla bobina tramite alimentazione esterna, per produrre campi elettromagnetici. Accensione e pull-in, i punti di contatto vengono interrotti dopo lo spegnimento. Conoscendo il principio, dovresti individuare i contatti di alimentazione degli alimentatori aggiuntivi, ovvero i due contatti della bobina, generalmente nella parte inferiore del contattore e su ciascun lato. Gli altri input e output sono generalmente nella parte superiore, cerca di saperlo. Notare anche qual è la tensione degli alimentatori aggiuntivi (220V o 380V), che generalmente sono contrassegnati. Si noti inoltre che il punto di contatto è normalmente chiuso o normalmente aperto. Se è presente il controllo autobloccante, è sufficiente riordinare le linee secondo il principio originale.

Quando la bobina è energizzata, il nucleo statico produce forza elettromagnetica, per attirare il nucleo mobile, poiché il sistema di contatto è collegato al nucleo mobile, quindi il nucleo mobile aziona tre contatti mobili che funzionano contemporaneamente, chiusura del contatto, che è collegato Alimentazione elettrica. Quando la bobina si spegne, l'aspirazione scompare, la parte mobile del collegamento del nucleo viene separata dalla forza di reazione della molla, in modo che il contatto principale sia disconnesso, interrompendo l'alimentazione.

Dimensioni d'ingombro e di installazione

Profilo del prodotto e dimensioni di installazione (vedere Figura 1, Figura 2 e Tabella 6).

Dimensioni: mm
