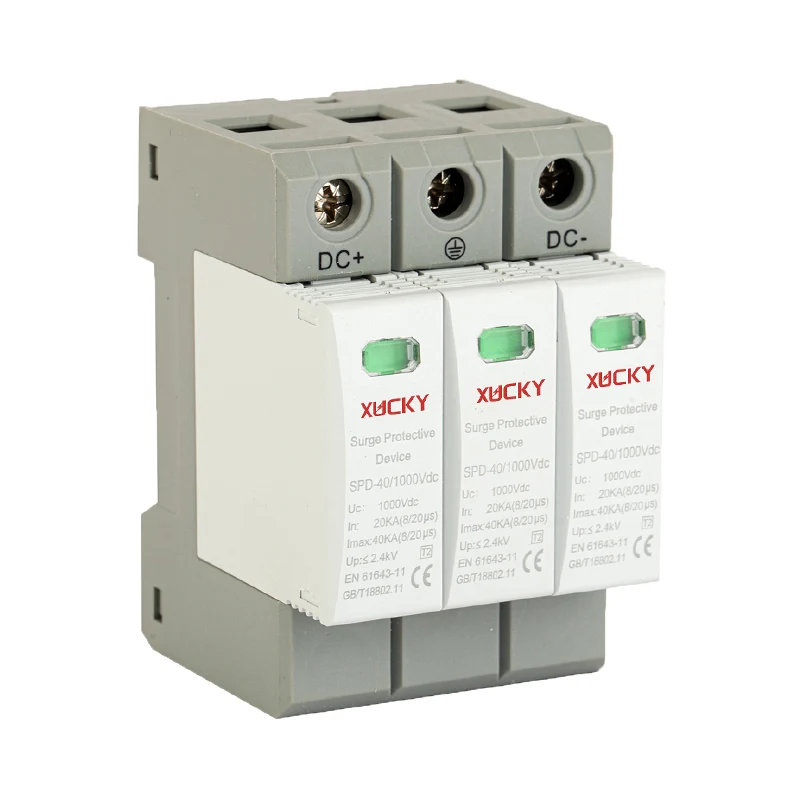

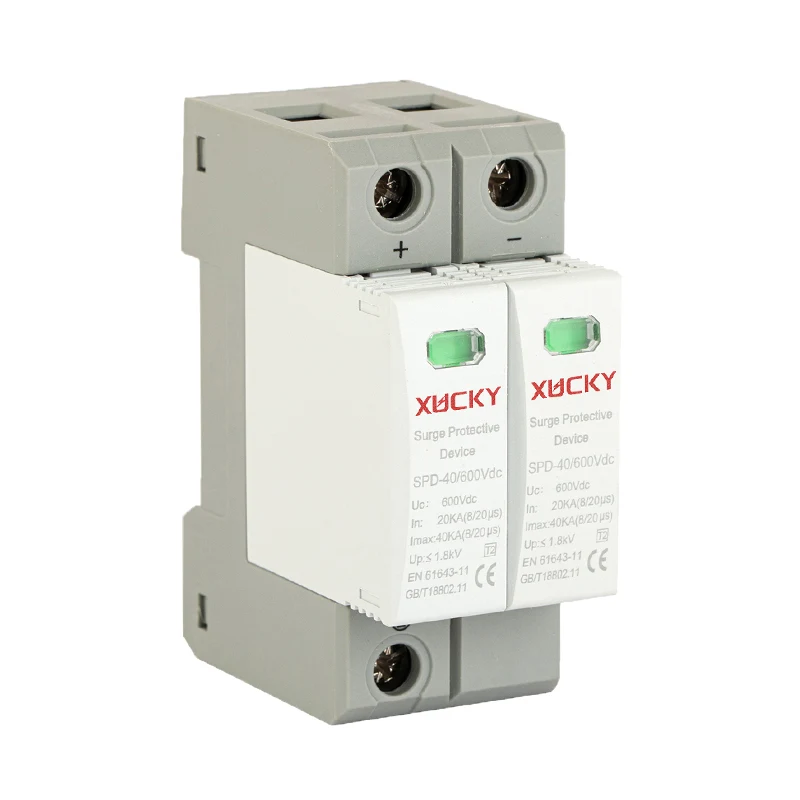

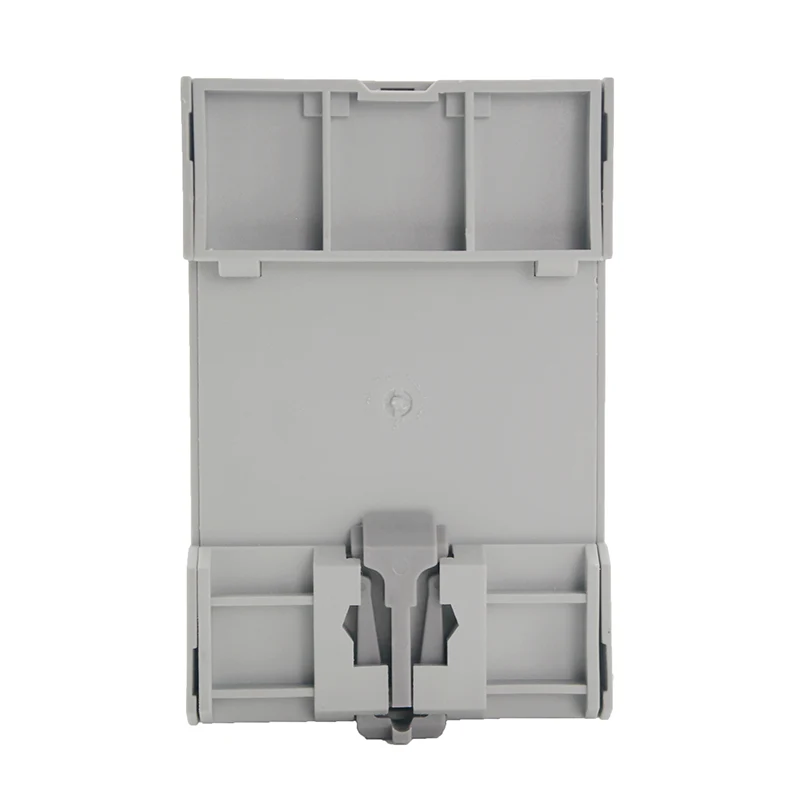

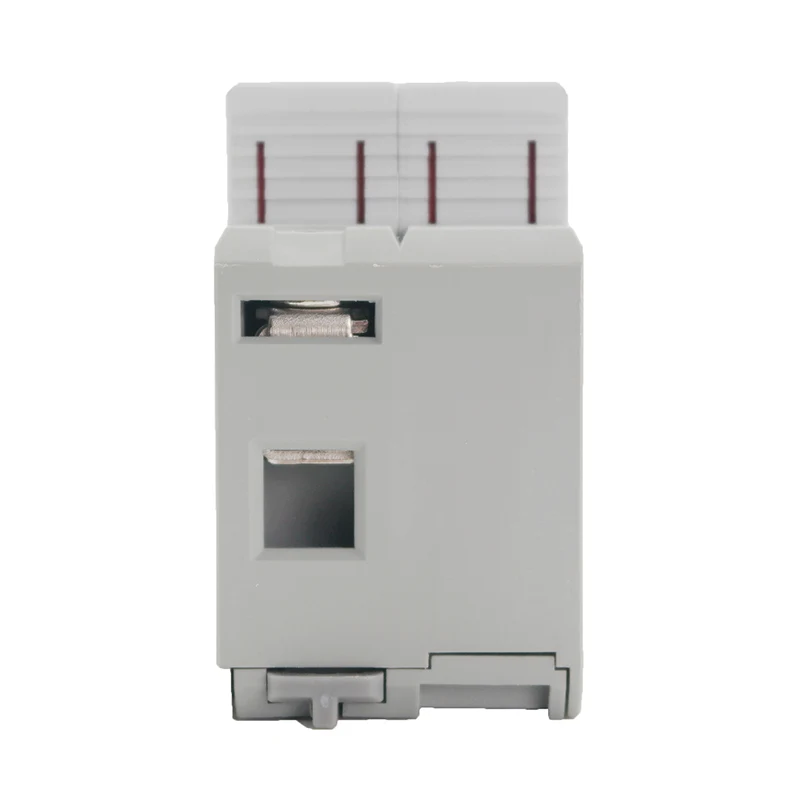

Dispositivo di protezione contro le sovratensioni SPD PV

I dispositivi di protezione da sovratensione PV SPD sono ampiamente utilizzati in quadri fotovoltaici, inverter di potenza, armadi di distribuzione CC, ecc. Presenta i vantaggi di un'elevata corrente di scarica, tempi di risposta rapidi e bassa tensione residua. La tensione fotovoltaica massima raggiunge UC≤1200VDC.

CARATTERISTICHE

1. Tipi di tensione: DC500V 690V 800V 1000V 1200V;

2. 8/20μs, protezione T2;

3. Elevata capacità di scarico, risposta rapida, collegabile;

4. Doppi dispositivi di disconnessione termica, che forniscono una protezione più affidabile;

5. Visualizzazione della finestra visiva, verde significa normale, rosso significa difetto (è necessario cambiare il nuovo modulo);

6. Terminale remoto opzionale.

PARAMETRI TECNICI ELETTRICI

SCHEMA ELETTRICO

STRUTTURA PRINCIPALE E PRINCIPIO DI FUNZIONAMENTO

Nell'impianto di produzione di energia fotovoltaica i dispositivi di protezione sono collegati tra i poli positivo e negativo della linea e la terra. In circostanze normali, il dispositivo di protezione si trova in uno stato di alta resistenza. Quando si verifica una sovratensione nella rete elettrica a causa di fulmini o altri motivi, il dispositivo di protezione conduce immediatamente in nanosecondi, introducendo la sovratensione a terra, proteggendo così le apparecchiature elettriche sulla rete elettrica. Quando la sovratensione passa attraverso il dispositivo di protezione e scompare, il dispositivo di protezione tornerà ad uno stato ad alta resistenza, ciò non influirà sul normale funzionamento della rete elettrica. Lo schema elettrico del limitatore di sovratensione è mostrato nella figura seguente.

CHIP

DIMENSIONI D'INGOMBRO E DI INSTALLAZIONE

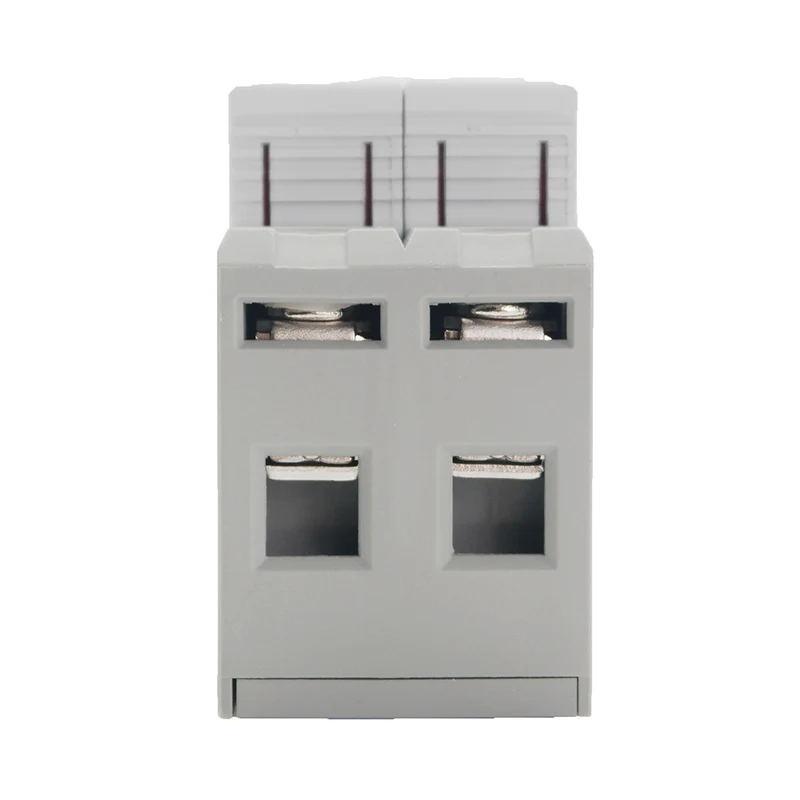

2P

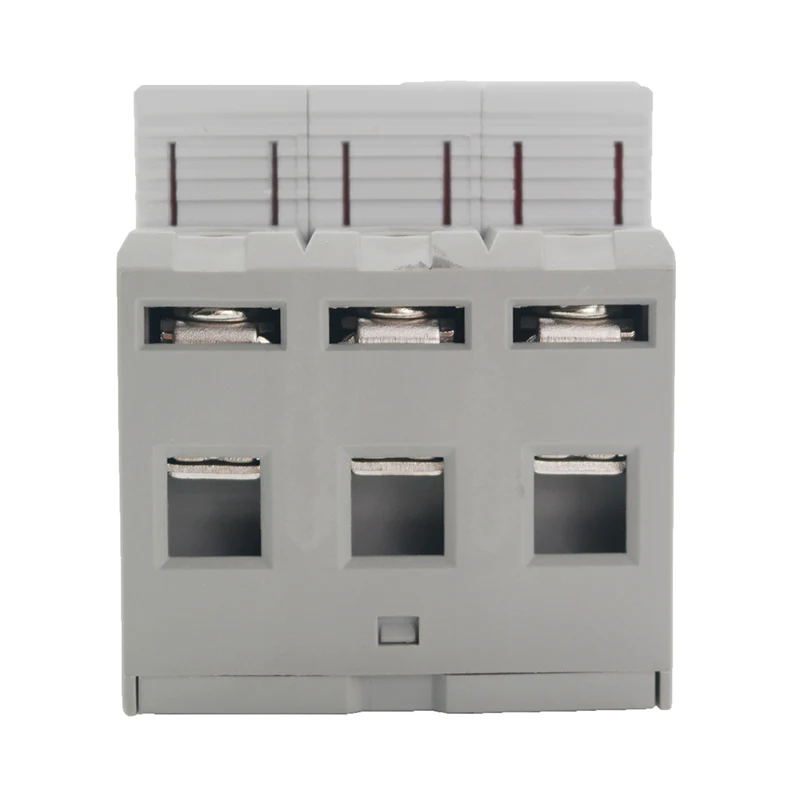

3P

APPLICAZIONE

●Inverter solari: per proteggere i componenti elettronici sensibili degli inverter da sovracorrenti e tensioni.

●Pannelli solari: integrati nelle scatole di giunzione dei pannelli solari per proteggere i singoli pannelli da sovratensioni.

●Scatole di combinazione CC: nei sistemi solari centralizzati, gli SPD vengono utilizzati per proteggere l'uscita CC combinata da più stringhe di pannelli solari.

●Sistemi di accumulo della batteria: per salvaguardare le batterie e i componenti elettronici associati da condizioni di sovratensione.

●Sistemi solari collegati alla rete e off-grid: garantire la sicurezza e la stabilità degli impianti di energia solare sia connessi alla rete che autonomi.

●Regolatori di carica: nei sistemi ad energia solare con regolatori di carica per la protezione da picchi di tensione che potrebbero danneggiare il controller o i carichi collegati.
