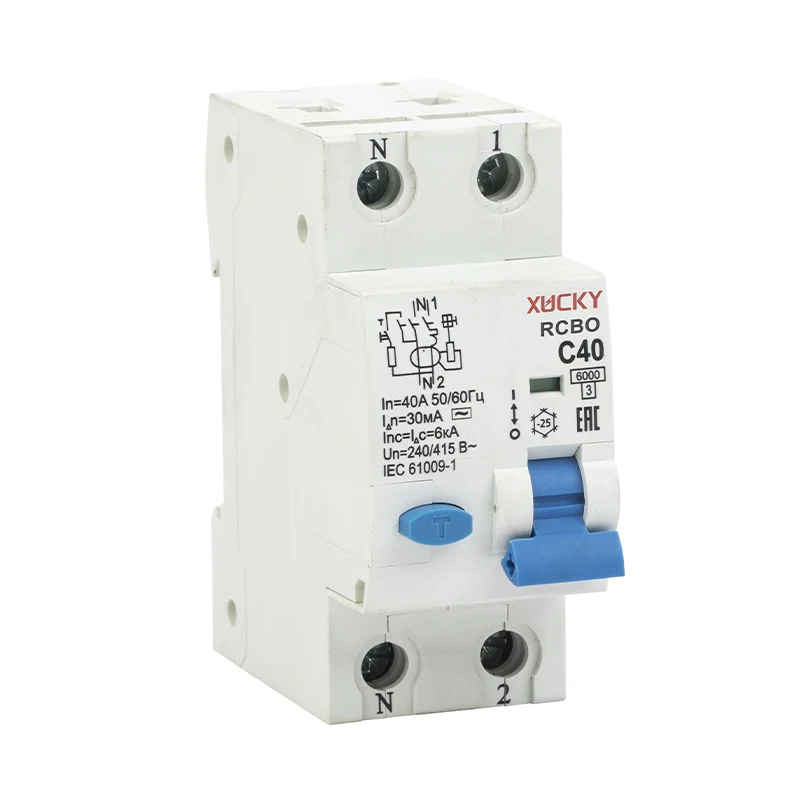

RCBO C65

Il RCBO C65 6KA di alta qualità dello Xucky 1P+N & 3P+N RCBO (interruttore azionario a corrente residua con protezione integrale eccessiva) è la soluzione perfetta per una protezione completa contro le correnti di guasto sovrano e terrestre. In due moduli di larghezza (36 mm) e quattro moduli di larghezza (72 mm) la serie assicurano, in qualsiasi momento e in qualsiasi condizione, la sicurezza delle persone, delle strutture e delle attrezzature correlate

Invia richiesta

Descrizione del prodotto

RCBO C65

Vantaggi del prodotto

● Il cablaggio in avanti e inverso è consentito da RCBO C65 di alta qualità Xucky;

● La parte superiore e inferiore può essere collegata a una barra bus con una sezione trasversale fino a 16 mm2 e ai fili con una sezione trasversale fino a 25 mm2;

● L'indicatore di perdita (segno blu/rosso all'interno della piccola finestra) semplifica la verifica della fonte dei guasti del prodotto e riduce i tempi di manutenzione;

● Caratteristiche di sicurezza avanzate: questo RCBO C65 fornisce una protezione da sovraccarico e corto circuito per garantire un funzionamento sicuro e affidabile dei circuiti in applicazioni nazionali, commerciali e residenziali.

● Costruzione di alta qualità: con materiali e costruzioni di alta qualità, questo interruttore in miniatura RCBO C65 offre prestazioni e durabilità affidabili che soddisfano le aspettative degli utenti esigenti.

● Progettazione versatile: l'interruttore dell'aria è progettato sia per uso domestico che commerciale, rendendolo una soluzione versatile per una vasta gamma di applicazioni elettriche, tra cui aree ad alto traffico o aree con elevata domanda di elettricità.

Applicazione

Standard: conferma a EN/IEC 61009 -1

Capacità di rottura: 6KA

Protezione: guasto a terra, sovracorrente e corto circuito

Corrente nominale. In: 3,6,10,16,20, 25,32, 40a

Operativo. I △ n: 10.30. 100. 300 mA

Caratteristica: B.C.

Capacità di rendimento e rottura della corrente residua nominale I △ M: 500A

Corrente residua non operata

Contestazione dell'impulso valutato Tensione UIMP: 4000V

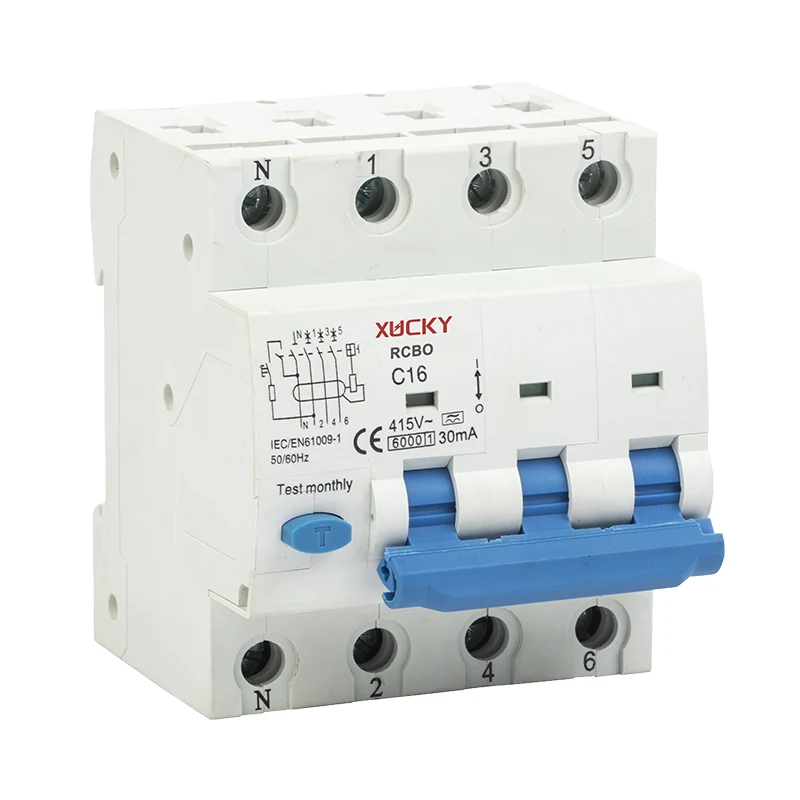

Numero di poli: 1p+n, 3p+n

Tensione nominale: 230vac

Grado di protezione: -25 ℃ ~+40 ℃

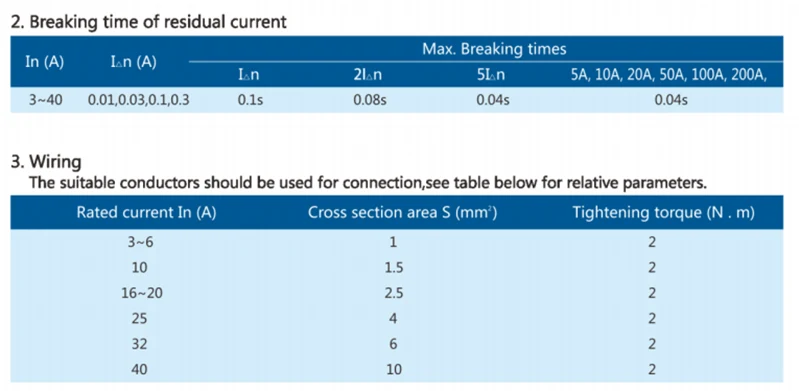

Corrente residua off -time≤0,1 sec.

Tipo di guasto a terra di viaggio: elettromagnetico

Oltre alla corrente: magnetico termico

Grado di protezione: IP20

Montaggio su binario DIN da 35 mm

Larghezza 2 moduli

Tipo di aletta terminale e tipo di perno

Scheda tecnica dei dati

	Tipo			2p	4p
	Standard			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Certificato			CB, CE, ROHS
	Paese di origine			Cina
Caratteristiche elettriche	Tipo (forma d'onda della perdita di terra rilevata)			Tipo A, tipo AC
	Numero di poli			1p+n	3p+n
	Corrente nominale	In	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A	6, 10, 13, 16, 20, 25, 32, 40 A
	Sensibilità nominale	IΔn	Ma	10, 30, 100, 300 Ma	30, 100, 300 Ma
	Tensione nominale	Ue	V	220/230/240 V.	380/400/415 V.
	Tempo operativo	Tipo A / tipo AC		Istantaneo
		Tipo A [s]		10 ms ritardo
		Tipo A [G]		Delay 40 ms
	Tensione di isolamento	UI	V	500v AC
	Categoria di sovratensione			Iii
	Grado di inquinamento			2
	Tensione operativa del test del circuito		V	187 - 264 V	230 - 485 V.
	Frequenza nominale		Hz	50/60 Hz
	Capacità di rottura classificata Acc. a IEC/EN 61009-1	ICN	A	10.000 a
	Capacità di rottura classificata Acc. a IEC/EN 64947-2 (Facendo solo riferimento al test di corto circuito)	ICU	A	15.000 a
		ICS	A	7.500 A (50%ICU)
	Capacità di rottura residua valutata Acc.to IEC/EN 61009-1	IΔM	A	3000 a
	Tensione di resistenza all'impulso nominale (1.2/50)	Uimp	kv	4 kV
	Tensione di prova dielettrica a Ind. Freq. per 1 min.		kv	2,5 kV (50/60Hz, 1 min.)

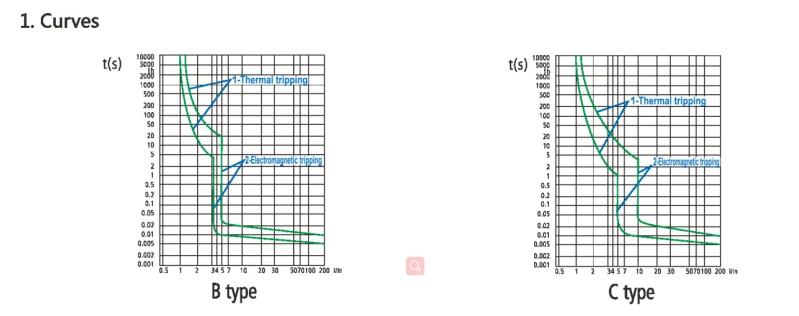

	Rilascio termomagnetico - Caratteristiche			Caratteristiche B: 3in - 5in
				Caratteristiche C: 5in - 10 pollici
	Classe limitante di energia Acc. a EN 61009-1			3
	Resistenza alla corrente di sovratensione (onda 8/20)		A	3000 a

Caratteristiche meccaniche	Alloggio			Gruppo di isolamento I - II, RAL 7035
	Interruttore			Gruppo di isolamento II, RAL 5017
	Pulsante di prova			Gruppo di isolamento II, RAL 2000
	Indicazione della posizione di contatto			Finestra verde / rossa
	Indicazione di viaggio di faglia in terra			Finestra bianca
	Vita elettrica	Operazioni		4000 cicli
	Vita meccanica	Operazioni		10000 cicli
	Grado di protezione Acc. a EN 60529	Alloggio		IP4X
		Terminali		IP2X
	Resistenza agli shock Acc. a IEC/EN 60068-2-27			25g - 2 shock - 13ms
	Resistenza alle vibrazioni Acc. A IEC/EN 60068-2-6			0,1 mm o 1 g - 20 cicli a 5… 150… 5 Hz
	Condizioni ambientali (calore umido) Acc. a IEC/EN 60068-2-30		° C/RH	28 cicli con 55 ° C/90-96% e 25 ° C/95-100%
	Temperatura di riferimento per l'impostazione dell'elemento termico		° C.	30 ° C.
	Temperatura ambiente (con media giornaliera ≤ +35 ° C)		° C.	-25… +40 ° C.
	Temperatura di conservazione		° C.	-40… +70 ° C.
Installazione	Tipo di terminale			Terminal a doppio perforazione (sollevamento / a bocca aperta)
	Dimensione del terminale per i cavi	in basso / superiore	mm²	25/35 mm²
	Dimensione del terminale per Busbar PIN	in basso / superiore	mm²	10/16 mm²
	Dimensione del terminale per Busbar fork	in basso / superiore	mm²	M6 - 10/16 mm²
	Cablaggio solido /filato			1x 1mm² - 35mm² 2 x 1mm² - 16mm² *
	Fili flessibili con o senza ferruli			1x 1mm² - 25mm² 2 x 1mm² - 10mm² *
	Coppia di serraggio	in basso / superiore		2 nm
	Lunghezza di stripping del cavo			10 mm
	Montaggio			We Din Rail in 60715 (35 mm) mediante clip di montaggio
	Posizione di montaggio			Qualunque
	Connettersi da			Terminali superiore/inferiore

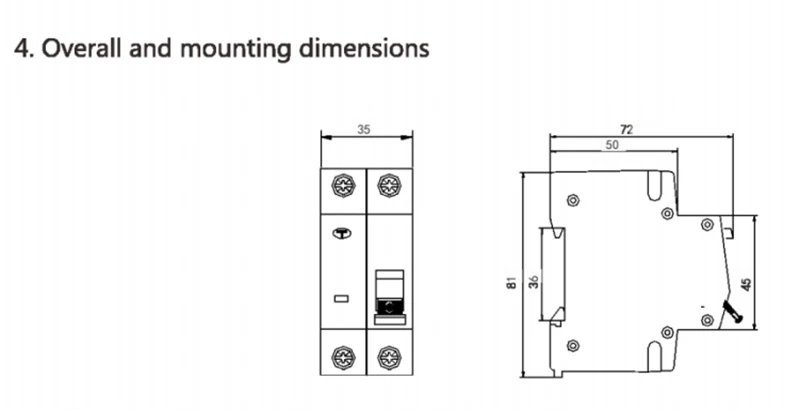

	Dimensioni (h x w x d)		mm	90 x 36 x 72 mm	90 x 72 x 72 mm
	Peso		kg	0,19 kg	0,42 kg
Imballaggio	Imballaggio a (Scatola individuale)	Quantità	pezzi	1	1
		Dimensione (hwd)	mm	904080 mm	907881 mm
		Peso	kg	0,2 kg	0,43 kg
	Imballaggio B (*a) (Scatola centrale)	Quantità	pezzi	6	3
		Dimensione (hwd)	mm	2559591,2 mm	2429889 mm
		Peso	kg	1,3 kg	1,3 kg
	Imballaggio C (*b) (Master Carton)	Quantità	pezzi	60	30
		Dimensione (hwd)	mm	510275200 mm	520255200 mm
		Peso	kg	14,5 kg	14,5 kg
Combinazione con elementi ausiliari	Contatto ausiliario			E (yys)	E (yys)
	Contatto allarm			E (yys)	E (yys)
	Shunt Trip			E (yys)	E (yys)
	Contatto ausiliario per il montaggio inferiore			E (yys)	E (yys)
	Rilascio di sottotensione			E (yys)	E (yys)
	Rilascio di sovratensione			E (yys)	E (yys)
	Dispositivo operativo del motore			E (yys)	E (yys)
