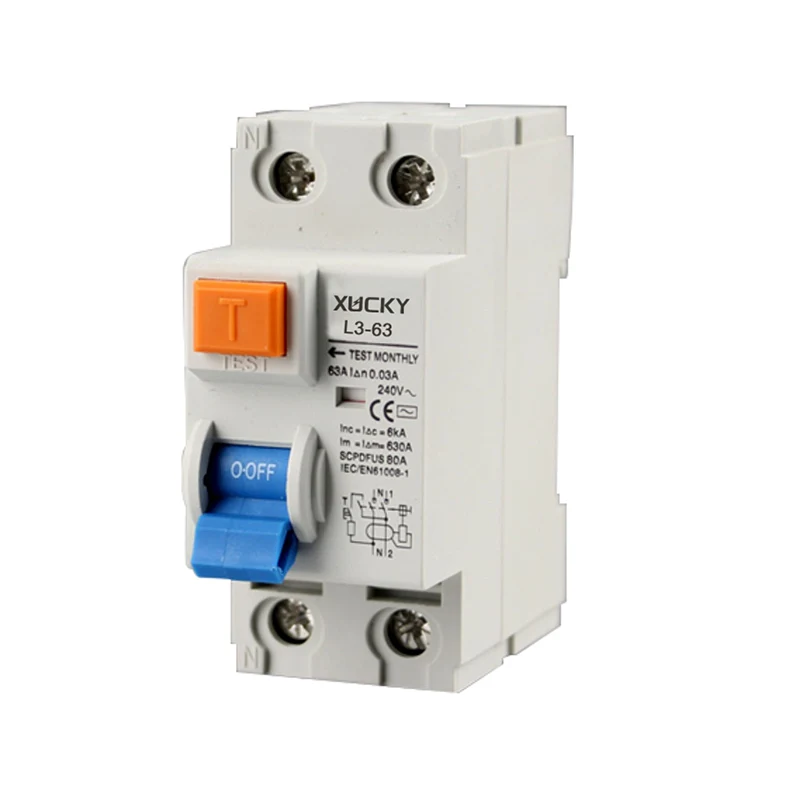

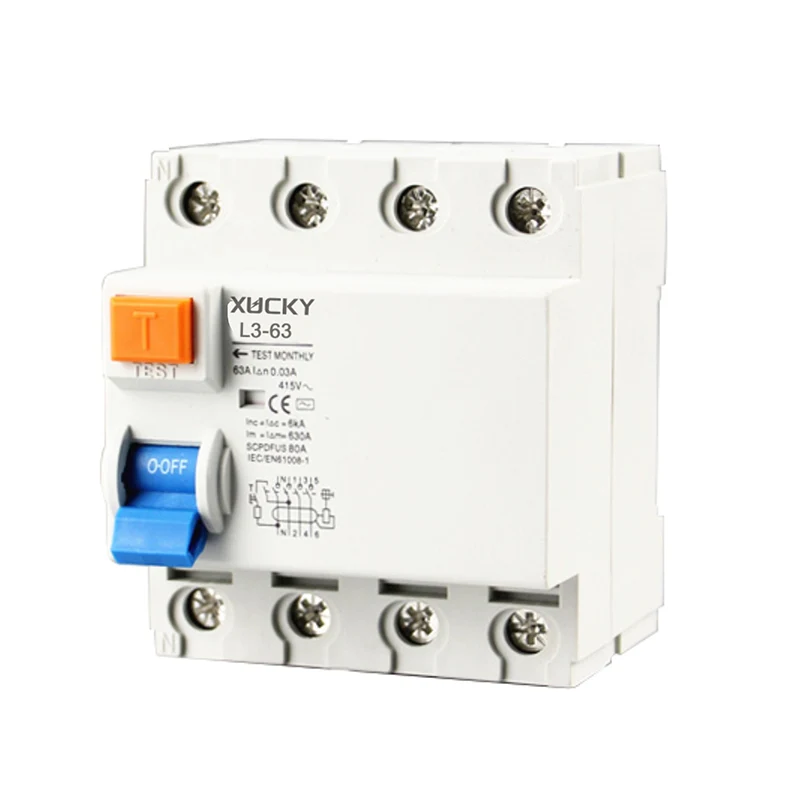

L3-63 Interruttore automatico corrente residua

Parametri principali dell'interruttore differenziale corrente L3-63:

Valore del parametro parametro tecnico

Tensione nominale: Un (V) 240 V ~ 1P+N,415 V ~ 3P+N

Corrente nominale (A) In: 16 A, 20 A, 25 A, 32 A, A, da 40 a 50 A, 63 A

Corrente operativa residua nominale I (A): 0,03,0,1,0,3

Il numero di 1 p + N, 3 p + N

Tipo CA, tipo A in base alle condizioni di lavoro con shunt CC Tipo di ritardo Tipo S

Corrente di cortocircuito limite nominale Inc(A): 6000

Corrente residua limite di cortocircuito nominale I c(A):6000

Potere nominale di commutazione e interruzione Im(A): 500(In 50A), 630 (In = 63A)

Capacità residua nominale di accensione e spegnimento I m(A): 500(In 50A), 630 (In = 63A)

Corrente residua nominale non operativa I no: 0,5 I n

Coppia di serraggio (N.m): 2,5 ~ 4

Aspetto e dimensioni di installazione:

36 gradi-0,42 (1P+N), 72 gradi -0,46 (3P+N), guida di montaggio TH35-7,5

Livello di inquinamento: 2

Livello di protezione: IP20

Installa la classe Ⅱ

L'ID RCCB (Residual Current Circuit Breaker) e l'F360 RCCB sono due diversi modelli di interruttori differenziali, componenti essenziali negli impianti elettrici progettati per garantire la sicurezza interrompendo il circuito quando viene rilevato uno squilibrio di corrente, tipicamente dovuto a un guasto a terra o corrente di dispersione.

ID interruttore differenziale:

● Design: l'RCCB ID è progettato con particolare attenzione alla compattezza e alla facilità di installazione. Viene spesso utilizzato in applicazioni residenziali e commerciali leggere.

● Caratteristiche: viene fornito con un pulsante di test per simulare una condizione di guasto, garantendo il corretto funzionamento del dispositivo. Inoltre, può includere indicatori visivi per lo stato del viaggio.

● Prestazioni: l'RCCB ID è noto per la sua affidabilità e tempi di risposta rapidi, che lo rendono adatto alla protezione da scosse elettriche e incendi causati da guasti di isolamento.

● Specifiche: in genere, può gestire correnti fino a un certo limite (ad esempio, 32 A, 40 A) e ha una soglia di intervento per correnti residue (ad esempio, 30 mA).

Interruttore differenziale F360:

● Design: l'RCCB F360 è progettato per applicazioni industriali e commerciali più impegnative. È costruito per resistere ad ambienti difficili e carichi più elevati.

● Caratteristiche: questo modello potrebbe offrire funzionalità avanzate come una maggiore capacità di interruzione, una maggiore durata ed eventualmente interfacce digitali per il monitoraggio e il controllo.

● Prestazioni: concentrato sull'uso intensivo, l'RCCB F360 garantisce una solida protezione contro le sovracorrenti e le correnti di dispersione a terra, fornendo un livello di sicurezza più elevato nei sistemi elettrici complessi.

● Specifiche: generalmente supporta correnti nominali più elevate (ad esempio, fino a 63 A o più) e può avere impostazioni di intervento regolabili per soddisfare vari requisiti applicativi.

Riepilogo:

● ID RCCB è ideale per ambienti residenziali e commerciali su piccola scala in cui l'efficienza dello spazio e la facilità d'uso sono priorità.

● L'RCCB F360 è più adatto per ambienti industriali e commerciali di grandi dimensioni che richiedono prestazioni più elevate, durata e possibilmente opzioni di controllo più sofisticate.

● La scelta tra i due dipenderebbe dalle esigenze specifiche del sistema elettrico, con fattori quali la capacità di carico, le condizioni ambientali e il livello di sofisticazione richiesto che giocano un ruolo chiave nel processo decisionale.
