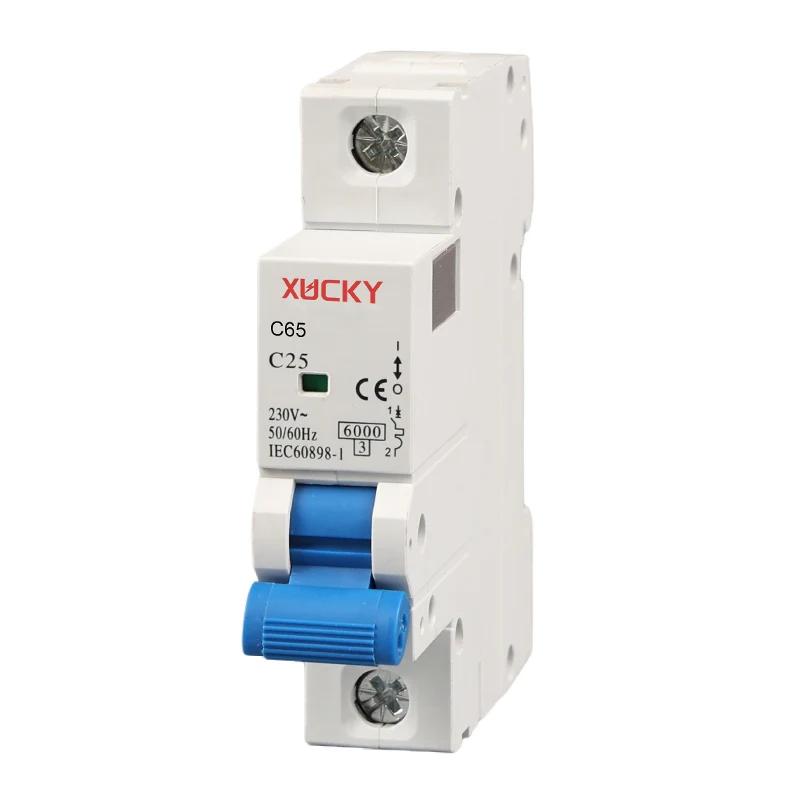

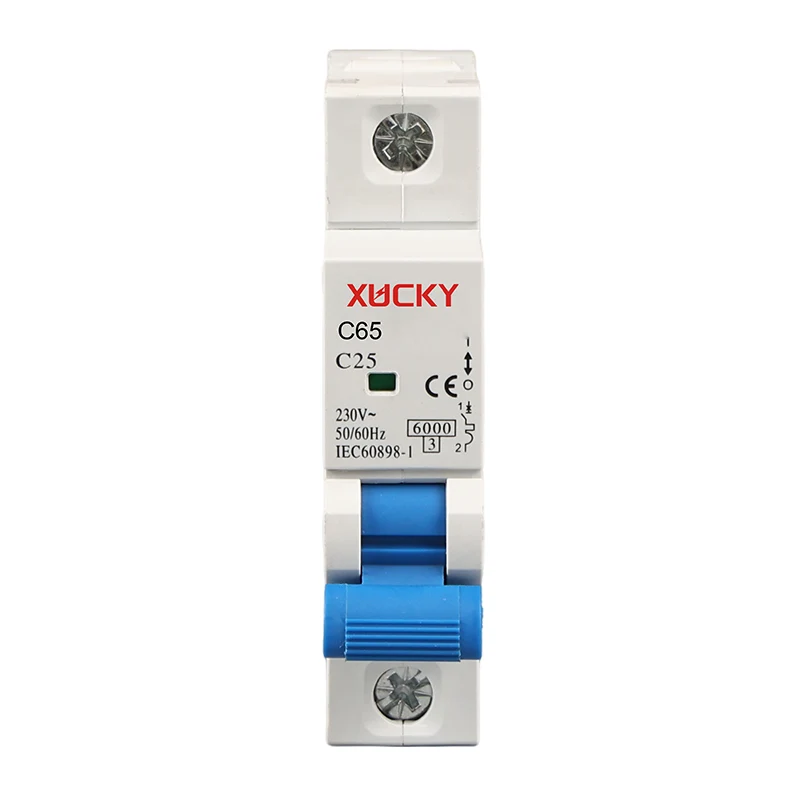

Interruttore automatico miniaturizzato da 6 kA

L'interruttore automatico miniaturizzato C65 6KA (chiamato anche MCB domestico 6KA, simile a CHINT NB1-63) viene utilizzato per il circuito CA 50 Hz, tensione nominale di 110 V/230/400 V, corrente nominale di 1 A, 2 A, 3 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 60A, 63A per proteggere sovraccarico e cortocircuito, nonché per l'uso in circostanze normali di conversione poco frequente del circuito, può essere utilizzato anche come interruttore isolante per il circuito di interruzione per proteggere il circuito e l'apparecchiatura.

Invia richiesta

Descrizione del prodotto

6kA Miniature Circuit Breaker

Ambito di applicazione

Gli interruttori automatici miniaturizzati 6KA (MCB domestici 6KA) sono utilizzati per luoghi industriali, commerciali, residenziali a molti piani e civili e altri luoghi.

Soddisfa gli standard: GB10963.1, IEC60898-1.

Principali parametri tecnici

Corrente nominale	0,5 A, 1 A, 2 A, 3 A, 4 A, 5 A, 6 A, 10 A, 16 A, 25 A, 40 A, 50 A, 63 A
Poli	1P.2P.3P,4P,1P+N,3P+N
Tensione nominale Ue	230 V/400 V
Tensione nominale di resistenza all'impulso (1,2/50) Uimp	6kV
Tensione di prova dielettrica a e Ind. Freq. Per 1 minuto	6kV
Indicazione di rottura	Finestra Verde (Disconnesso), Finestra Rossa (Chiusa)
Classe di protezione	IP20
Caratteristica di rilascio termomagnetico	Curva B (3-5 pollici), curva C (5-10 pollici), curva D (10-14 pollici)
Vita elettrica	2000
Vita meccanica	10000
Temperatura di riferimento per l'impostazione dell'elemento termico	30 ℃
Temperatura ambiente	-5~+40℃
Tipo di connessione terminale	Viti a croce
Cavo adattatore	6-63A 1-25mm² 16-3AWG \| 80-125 A 8-35 mm² 16-2 AWG
Coppia di serraggio	3.0N.M
Combinazione con accessori Contatto ausiliario
Contatto ausiliario	SÌ
Contatto di allarme	SÌ
Rilascio dello shunt	SÌ
Sottotensione di rilascio	SÌ

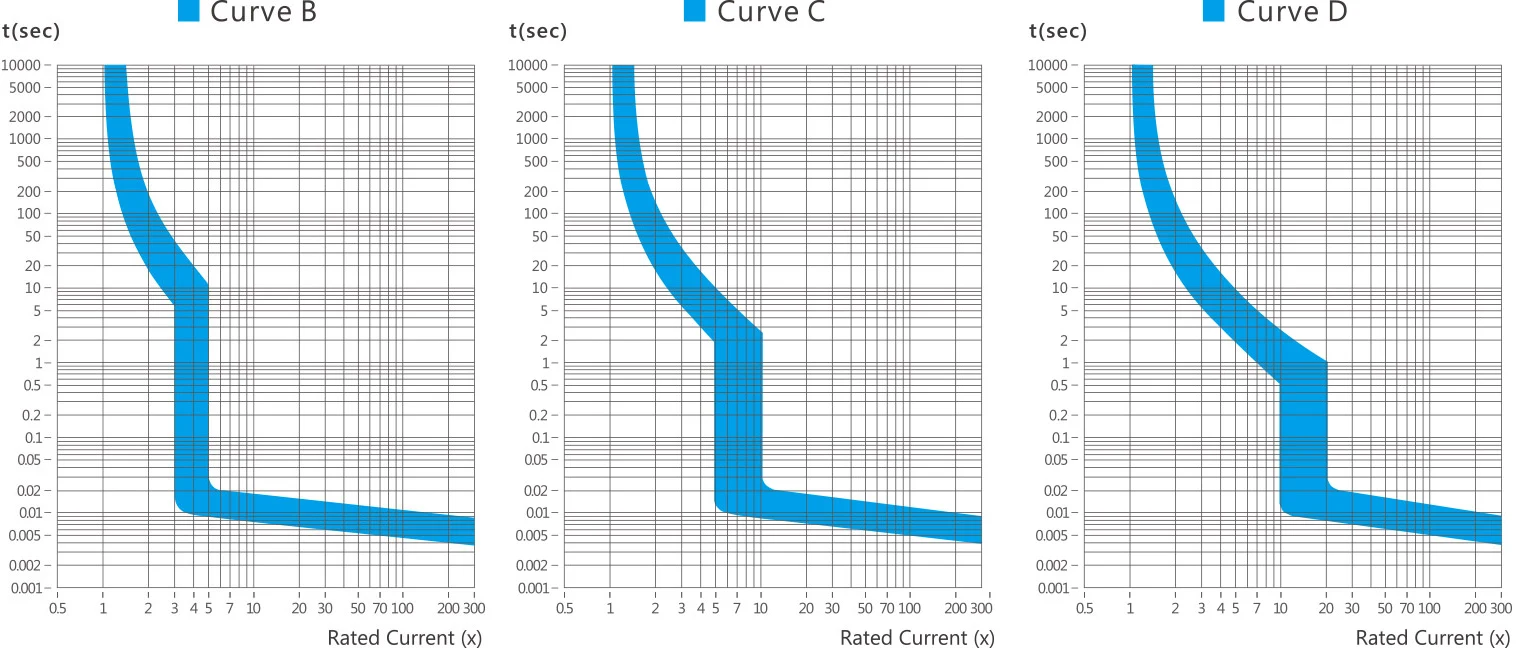

Curva caratteristica di intervento – Tipo B C D

6kA Miniature Circuit Breaker

Compensazione della temperatura

Quando la temperatura ambiente non è un valore di riferimento di 30 gradi, il fattore di correzione di riferimento è il seguente.

Temperatura ambiente	-20℃	-10℃	0 ℃	10 ℃	20 ℃	30 ℃	40 ℃	50℃	60 ℃
Coefficiente di correzione corrente	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Connessione

Corrente nominale	Filo di rame adattatore minimo
6A	1MM²/17AWG
10A	1,5MM²/16AWG
16A	1,5MM²/16AWG
25A	2,5MM²/13AWG
32A	4MM²/11AWG
40A	6MM²/10AWG
50A	10MM²/7AWG
63A	10MM²/7AWG
