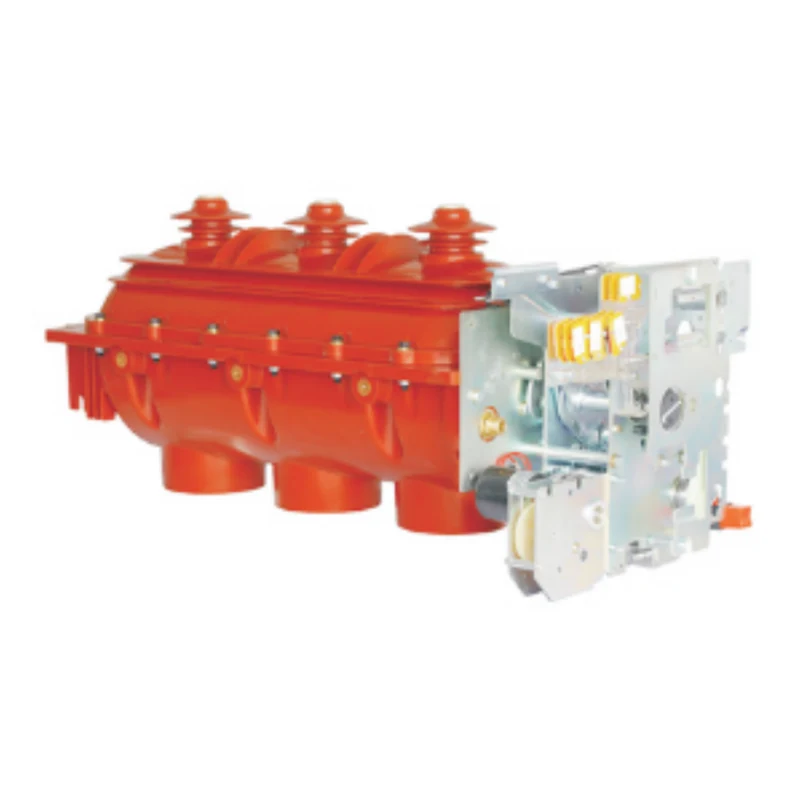

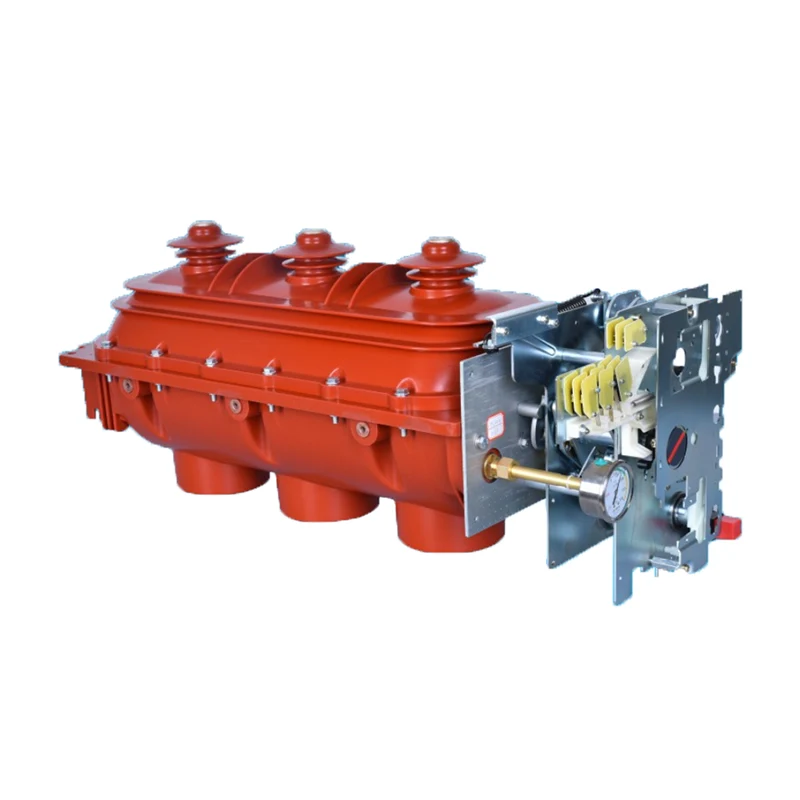

FLN36-12 Interruttore di carico esafluoruro di zolfo ad alta tensione interno

FLN36-12 Ioad Ioad Switch IOAD di zolfo ad alta tensione interno è un quadro di media tensione sviluppato da un produttore professionista Xucky. È un quadro di media tensione multifunzionale che integra funzioni di commutazione, apertura e messa a terra. Adotta un guscio di resina epossidico completamente sigillato e rinforzato riempito con gas SF6 0,05 MPA. Benvenuti a contattarci!

Invia richiesta

Descrizione del prodotto

Applicazione

FLN36-12 FLN36-12 di alta qualità di Xucky ad alta tensione di Ioad Ioad Ioad Switchgear di media tensione è un quadro a media tensione sviluppato dalla nostra azienda con riferimento alla nuova tecnologia internazionale e secondo gli standard pertinenti del sistema di alimentazione della Cina, e i suoi indicatori di performance sono i principali elementi di carico di performance, che sono i principali elementi di performance di performance, che sono i principali elementi di performance di performance, che i suoi principali switch di performance sono i principali elementi di performance. Unità principale.

The FLN36-12D/FL(R)N36-12D series indoor high-voltage sulfur hexafluoride load switch is a collection of brake, opening, grounding as one of the multi-functional medium voltage switchgear, in a fully sealed,with a reinforced structure of epoxy resin shell filled with O.O5MPa SF6 gas, with the least parts to achieve the above three functions,to ensure the quality of the Prodotto, migliora l'affidabilità.

È esente da manutenzione e può funzionare in modo sicuro per più di 20 anni in condizioni normali.

Usando la condizione

Umidità relativa:

Media giornaliera <95%

Media mensile <90%

Altitudine: <5000m

Vibrazione e shock gravi, nonché nessun incendio, corrosione chimica, posizione di pericolo di esplosione

Applicare lo standard:

GB/T3804-2017

Interruttore di carico CA ad alta tensione

3.6KV-40.5KV

Parametro tecnico

Numero	Nome		Unità	Dati
1	Tensione nominale		kv	12
2	Frequenza nominale		Hz	50
3	Valutazione attuale		A	630
4	Picco nominale Restringi la corrente		IL	50
5	4s classificato a breve termine resiste alla corrente		IL	20
6	Corrente di chiusura valutata		IL	50
7	Corrente di rottura valutata	Carico attivo che interrompe la corrente	A	630
		Corrente interruzione a circuito chiuso	A	630
		Carica cavo che interrompe la corrente	A	10
8	Tensione di resistenza della frequenza di alimentazione 1min Interfase, a terra/frattura		kv	42/48
9	Restruire la tensione dell'impulso fulmine interfacciata, a terra/frattura		kv	75/85
10	Pressione relativa del gas SF6 (pressione del calibro 20 ° C)		MPA	≤0,04
11	Tensione operativa nominale (elettrica)		V	AC220, DC220
12	Tensione nominale di Shunt Tripper		V	AC220, DC220
13	Velocità di apertura media		SM	3,5 ± 1,5
14	Velocità di chiusura media		SM	3,5 ± 1,5
15	Simultaneità trifase di apertura e chiusura		SM	≤3
16	Resistenza al ciclo principale		Bambino	≤120
17	L'operazione manuale è la maggior parte nel momento		N.M	≤160
18	Distanza centrale tra le fasi		mm	210 ± 0,5

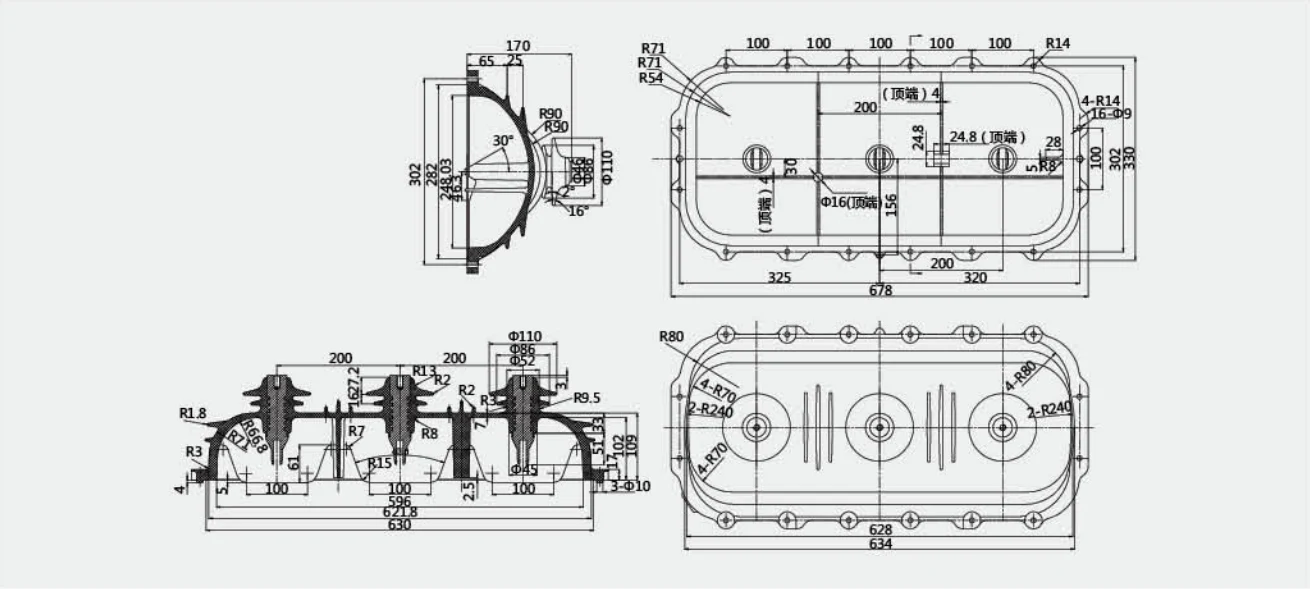

Dimensione di schema e installazione (mm)

FLN36-12 Indoor High-voltage Sulfur Hexafluoride Ioad Switch
