Contattore CA LC1-D

XUCKY Electric è un produttore e fornitore su larga scala di contattori CA LC1-D in Cina. Da molti anni siamo specializzati in apparecchiature terminali elettriche modulari, i nostri prodotti hanno un buon vantaggio in termini di prezzo e coprono la maggior parte dei mercati europei e americani. Non vediamo l'ora di essere il vostro partner a lungo termine in Cina.

Invia richiesta

Descrizione del prodotto

INFORMAZIONI GENERALI sul contattore CA LC1-D

●1.1 Certificati: CE;

●1.2 Valori elettrici: AC50/60Hz, 690V, fino a 620A;

●1.3 Applicazione: circuiti di chiusura e apertura remoti, protezione del circuito dal sovraccarico durante l'assemblaggio con relè di sovraccarico termico, avvio frequente e controllo del motore CA;

●1.4 Categoria di utilizzo: AC-3, AC-4;

●1.5 Altitudine: ≤2000m;

●1.6 Temperatura ambiente: -5℃~ +40℃;

●1.7 Categoria di montaggio: Ⅲ;

●1.8 Condizioni di montaggio: l'inclinazione tra il piano di montaggio e il piano verticale non deve superare 士5°;

●1.9 Norma: IEC/EN 60947-4-1.

DATI TECNICI del contattore CA LC1-D

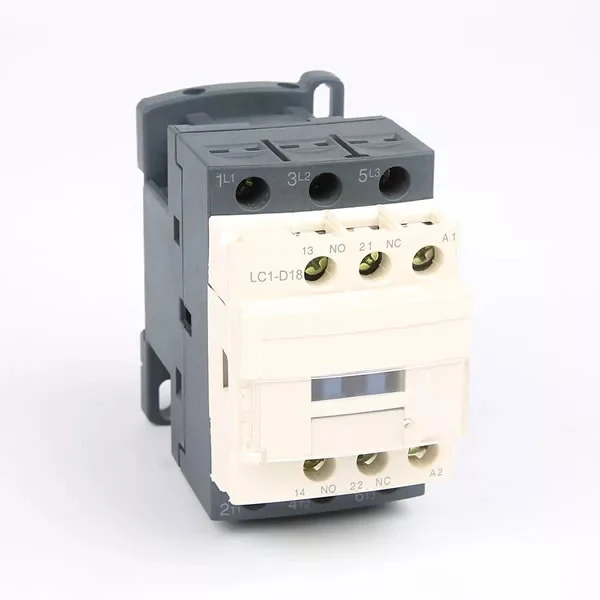

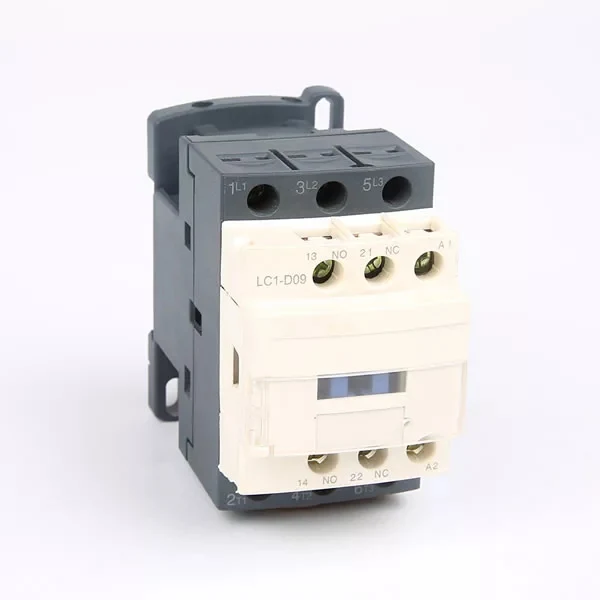

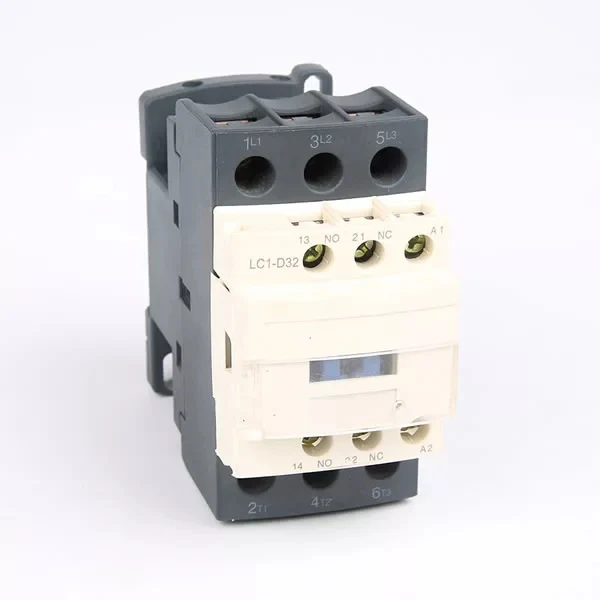

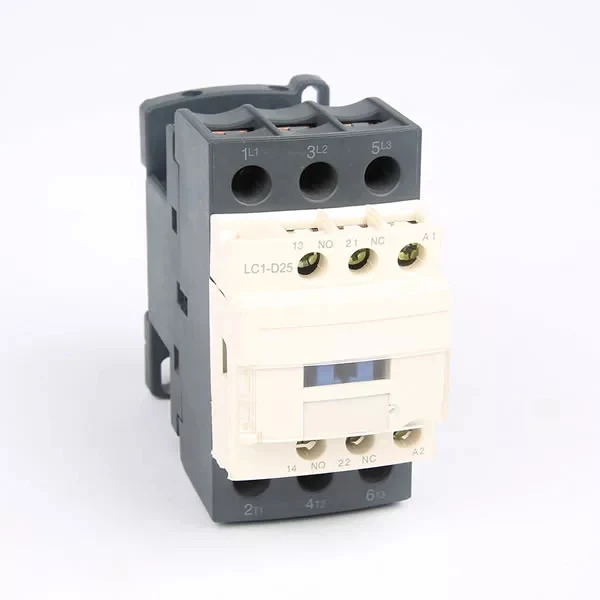

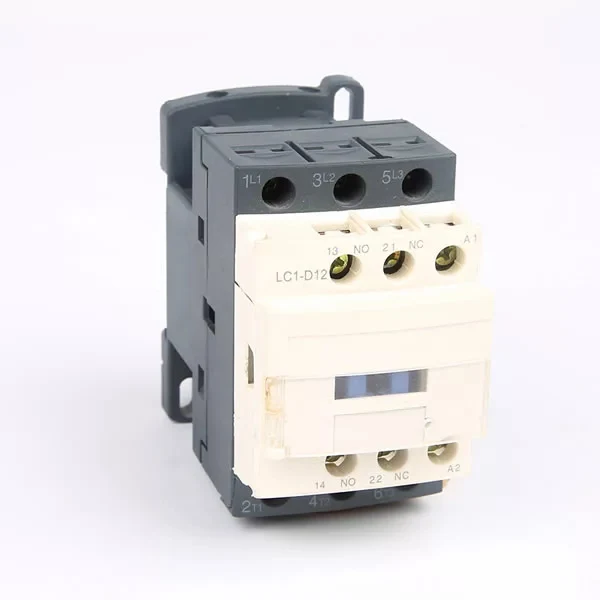

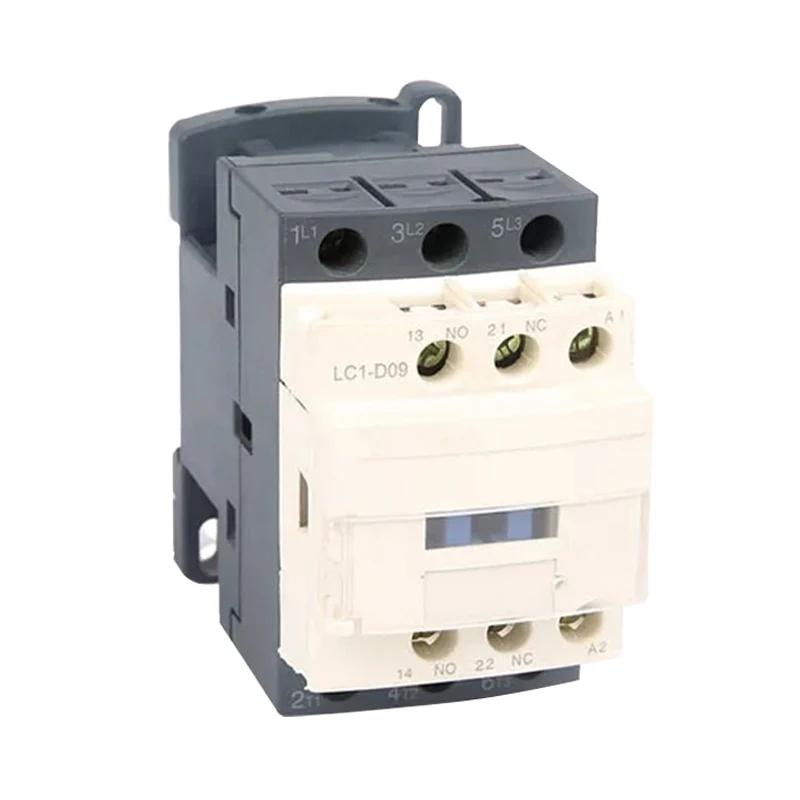

Elementi		Modello	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Polo			3/4	3/4	3/4	3/4	3/4
Contatto ausiliario			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corrente di riscaldamento convenzionale nominale (A) AC-1			20	20	30	40	50
Valutato operativo corrente (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tensione di isolamento nominale (V CA)			690	690	690	690	690
Potenza controllata trifase motore a gabbia (AC-3)	kW	220/230 V CA 380/415 V CA 660/690 V CA	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Bobina CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

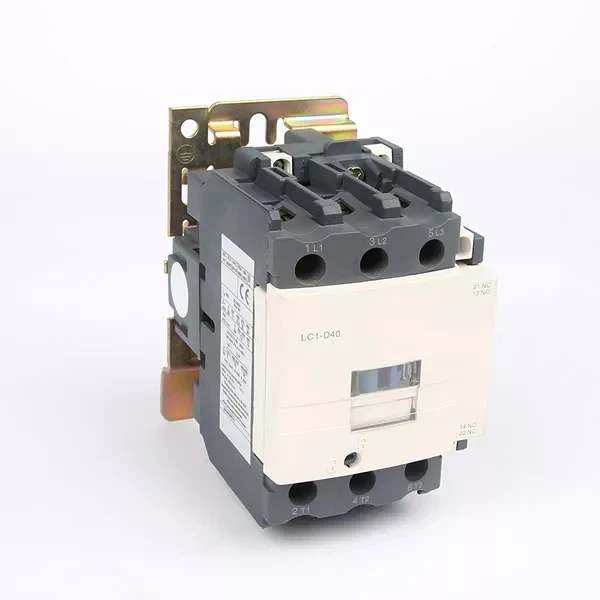

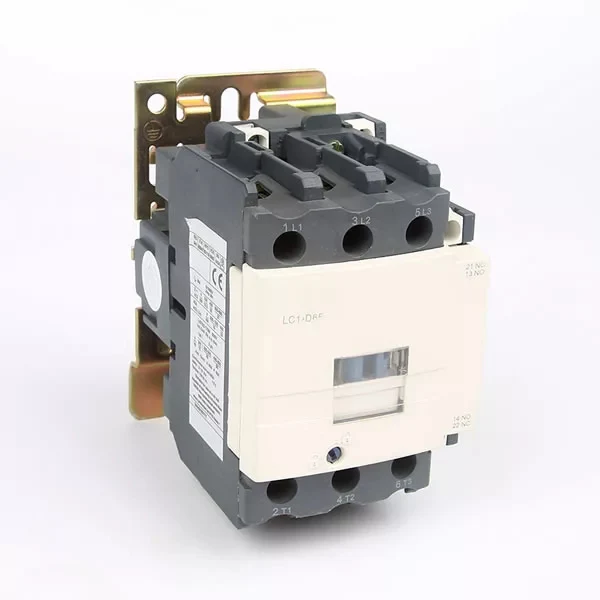

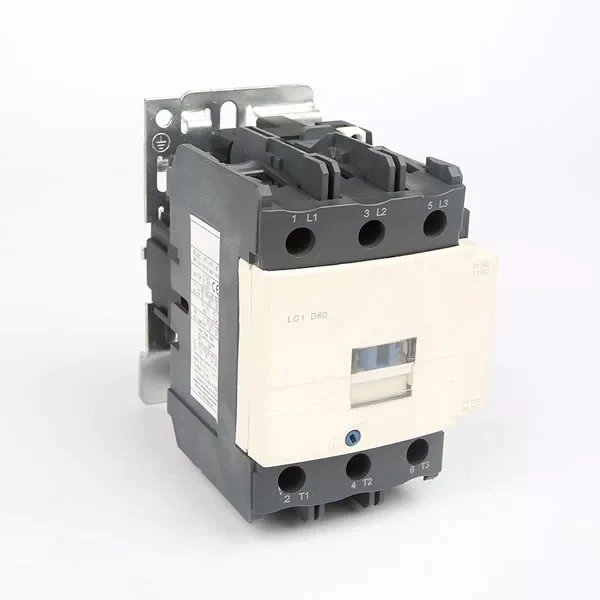

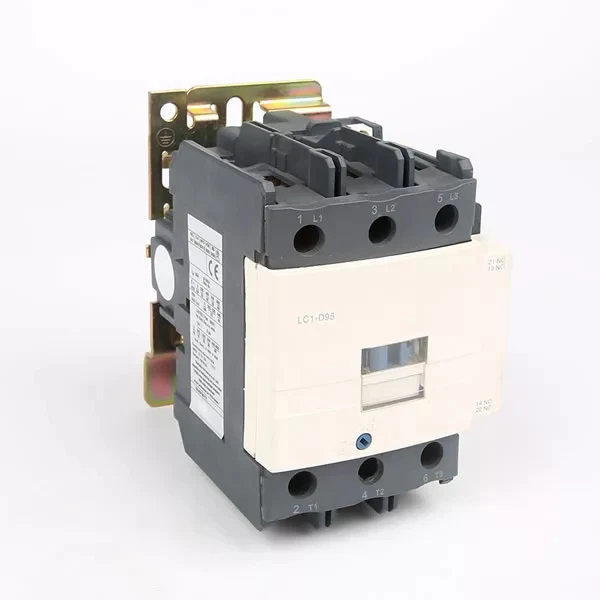

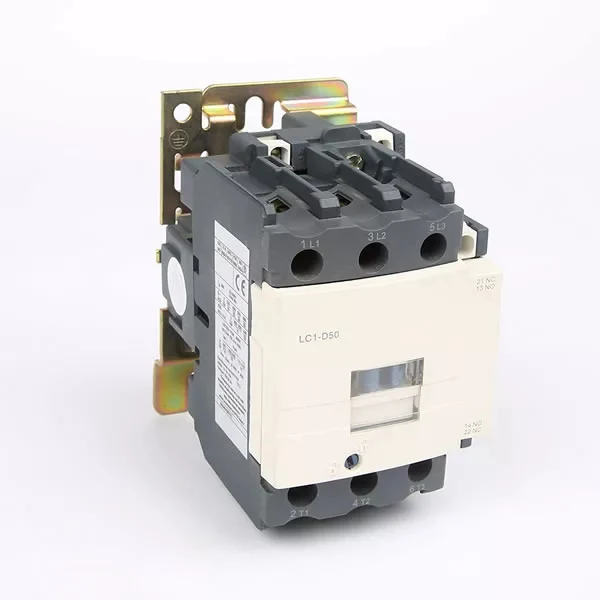

Elementi		Modello	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Polo			3/4	3/4	3/4	3/4	3/4
Circuito ausiliario Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corrente di riscaldamento convenzionale nominale (A) AC-1			60	80	80	110	110
Valutato operativo corrente (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Tensione di isolamento nominale (V CA)			690	690	690	690	690
Potenza controllata trifase motore a gabbia (AC-3)	chilowatt	220/230 V CA 380/415 V CA 660/690 V CA	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Bobina CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

Elementi		Modello	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
Polo			3	3	3	3/4	3/4
Corrente di riscaldamento convenzionale nominale (A) AC-1			200	200	200	275	280
Valutato operativo corrente (A)	380/400V	AC-3 AC-4	115	150	170	205	245
	380/400V	AC-3 AC-4	50	65	70	75	85
	660/690V	AC-3 AC-4	70	90	100	108	115
	660/690V	AC-3 AC-4	25	32	35	38	40
Tensione di isolamento nominale (V CA)			690	690	690	690	690
Potenza controllata trifase motore a gabbia (AC-3)	kW	380/415 V CA 660/690 V CA	55	75	75	90	110
Potenza controllata trifase motore a gabbia (AC-3)	kW	380/415 V CA 660/690 V CA	80	100	100	110	140
Bobina CA (V)			110,127,220,240,380,415,440,480,500,600

Elementi		Modello	LC1-D300	LC1-D410	LC1-D475	LC1-D620
Polo			3/4	3/4	3/4	3/4
Corrente di riscaldamento convenzionale nominale (A) AC-1			360	430	580	850
Valutato operativo corrente (A)	380/400V	AC-3 AC-4	300	410	475	620
	380/400V	AC-3 AC-4	124	150	185	188
	660/690V	AC-3 AC-4	190	235	290	360
	660/690V	AC-3 AC-4	60	72	85	170
Tensione di isolamento nominale (V CA)			690	690	690	690
Potenza trifase controllata motore a gabbia (AC-3)	kW	380/415 V CA 660/690 V CA	160	200	250	335
Potenza trifase controllata motore a gabbia (AC-3)	kW	380/415 V CA 660/690 V CA	220	280	330	450
Bobina CA (V)			110, 127,220,240,380,415,440,480,500,600
