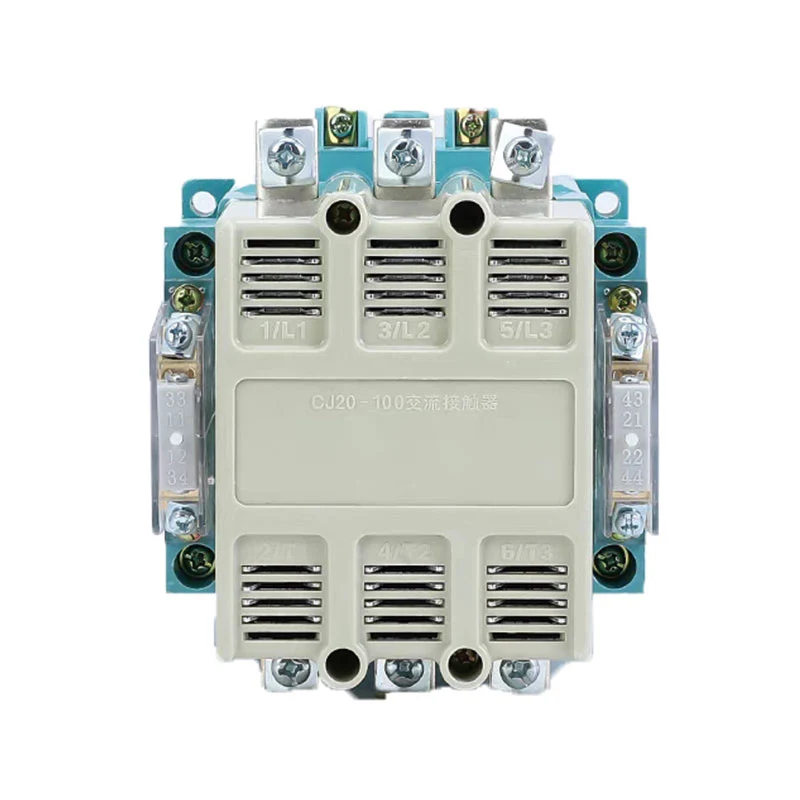

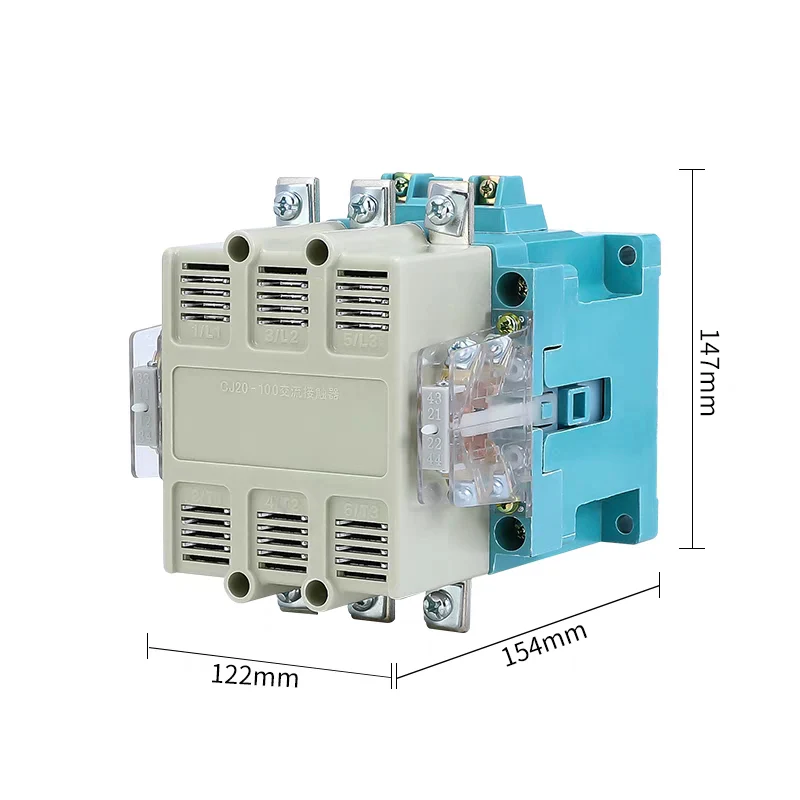

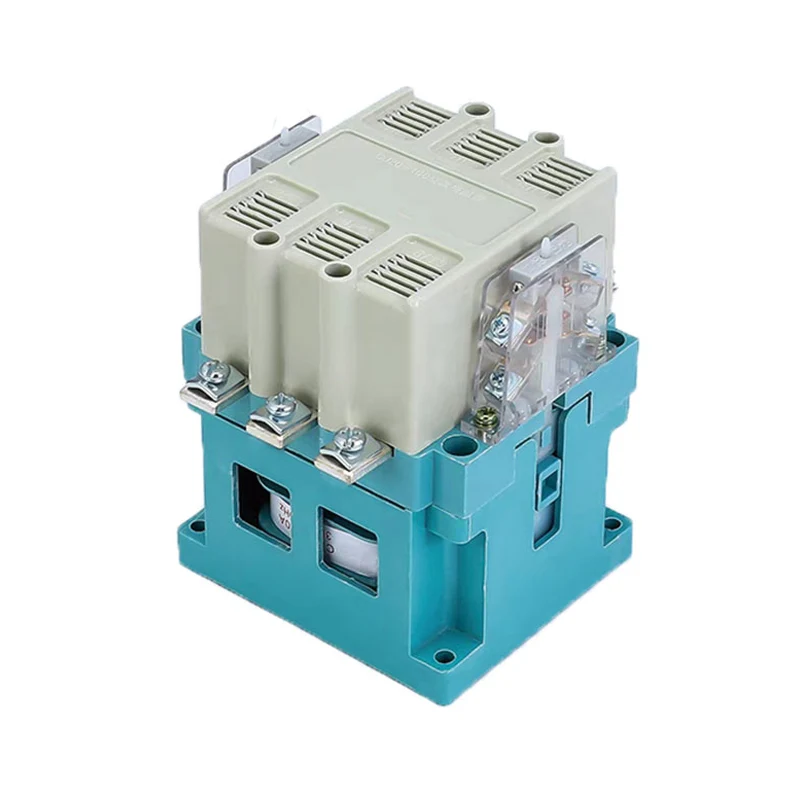

Contattore CA CJ20

XUCKY Electric è un contattore CA CJ20 per produttori e fornitori di motori di controllo. Contattore CA CJ20 (contattore CA/CC), utilizzato principalmente nel circuito CA 50 Hz (o 60 Hz), tensione nominale fino a 660 V, corrente operativa nominale fino a 630 A, per circuiti di chiusura e interruzione a lunga distanza e combinazione con il sovraccarico termico appropriato relè, per proteggere il circuito da eventuali sovraccarichi durante il funzionamento. Il contattore CA/CC soddisfa gli standard IEC60947-4-1, GB14048.4.

Invia richiesta

Descrizione del prodotto

Ambito di applicazione

Contattore CA CJ20 (contattore CA/CC), utilizzato principalmente nel circuito CA 50 Hz (o 60 Hz), tensione nominale fino a 660 V, corrente operativa nominale fino a 630 A, per circuiti di chiusura e interruzione a lunga distanza e combinazione con il sovraccarico termico appropriato relè, per proteggere il circuito da eventuali sovraccarichi durante il funzionamento. Il contattore CA/CC soddisfa gli standard IEC60947-4-1, GB14048.4.

Modello e significato

Condizioni normali di funzionamento e di installazione

Temperatura dell'aria ambiente: -5℃~+40℃, la media non supera +35℃ entro 24 ore.

Altitudine: non più di 2000 m.

Condizioni atmosferiche: la temperatura massima è +40℃, l'umidità relativa non è superiore al 50%; a temperature più basse può consentire un'umidità relativa più elevata, ad esempio +20℃ fino al 90%, è necessario adottare misure speciali per la condensa prodotta occasionalmente a causa dei cambiamenti di temperatura.

Livello di inquinamento: 3.

Categoria di installazione: Ⅲ.

Condizioni di installazione: L'inclinazione della superficie di installazione e del piano verticale non è superiore a ±5°.

Urti e vibrazioni: il contattore CA/CC deve essere installato e utilizzato in un luogo privo di scosse, urti e vibrazioni significative.

Principali parametri e prestazioni tecniche

La tensione di alimentazione di controllo nominale della bobina Us è: CA 50 Hz, 110 V, 127 V, 220 V, 380 V; CC: 110 V, 220 V

Vita meccanica: CJ20-10, 16, 25, 40, 63, 100, 160 per 10 milioni di volte; CJ20-250, 400, 630 per 6 milioni di volte.

Tasso di risparmio del contatto AC/DC a risparmio energetico (vedere Tabella 1).

Tabella 1

Modello	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Tasso di risparmio%	90	95	95

Principali parametri e prestazioni tecniche del contattore (vedere Tabella 2).

Tabella 2

Modello	Tensione di isolamento nominale Ui(V)	Aria libera convenzionale corrente di riscaldamento Ith(A)	Potenza massima di scoiattolo trifase motore a gabbia controllato da CA-3 kW			Numero di operativi cicli all'ora volte/h(AC-3)	AC-3 Vita elettrica (10000 volte)	Potenza della bobina Avvia / Tieni premuto VA/VA	Selezione dei fusibili (SCPD).
Modello	Tensione di isolamento nominale Ui(V)	Aria libera convenzionale corrente di riscaldamento Ith(A)	220 V	380 V	660 V	Numero di operativi cicli all'ora volte/h(AC-3)	AC-3 Vita elettrica (10000 volte)	Potenza della bobina Avvia / Tieni premuto VA/VA	Selezione dei fusibili (SCPD).
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85.5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Tipo di contatto, quantità e parametri di base dei contatti ausiliari (vedere Tabella 3)

Tabella 3

Modello	Aria libera convenzionale corrente di riscaldamento (A)	Tensione di isolamento nominale (V)	Funzionamento nominale tensione(V)		Funzionamento nominale corrente(A)		Capacità di controllo nominale		Tipi e numero di contatto
			AC	DC	AC	DC	AC	DC
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100VA	DC-13 30 W	Due normalmente aperti, due normalmente chiusi
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	AC-15 300VA	DC-13 60 W	Due normalmente aperti, due normalmente chiusi
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	AC-15 500VA	DC-13 60 W	normalmente aperto 4 3 2
			220	110	2.3	0.6			normalmente chiuso 2 3 4

Schema elettrico

Caratteristiche strutturali

Il sistema di contatti del contattore CA/CC per la disposizione del contatto ausiliario ad azione diretta e a doppia interruzione di CJ20-40A e altro come componente separato installato su entrambi i lati del contatto principale, costituisce la separazione elettrica.

I contattori CA/CC CJ20-10~25A possono essere installati con viti o guide scheda standard da 35 mm.

I contattori CA/CC CJ20-10~16A utilizzano una camera ad arco ad apertura semplice con doppio punto di interruzione, mentre il resto utilizza coperture ad arco multi-longitudinali o involucri di copertura ad arco, con elevata capacità di interruzione ed elevata affidabilità.

I contattori CA/CC a risparmio energetico CJ20-63~630 sono dotati di un modulo di risparmio energetico generale CC, non solo possono derivare prodotti a risparmio energetico per silenziatori o prodotti con funzionamento CC e non occupano contatti ausiliari, migliorando così notevolmente l'affidabilità e la durata del prodotto.
