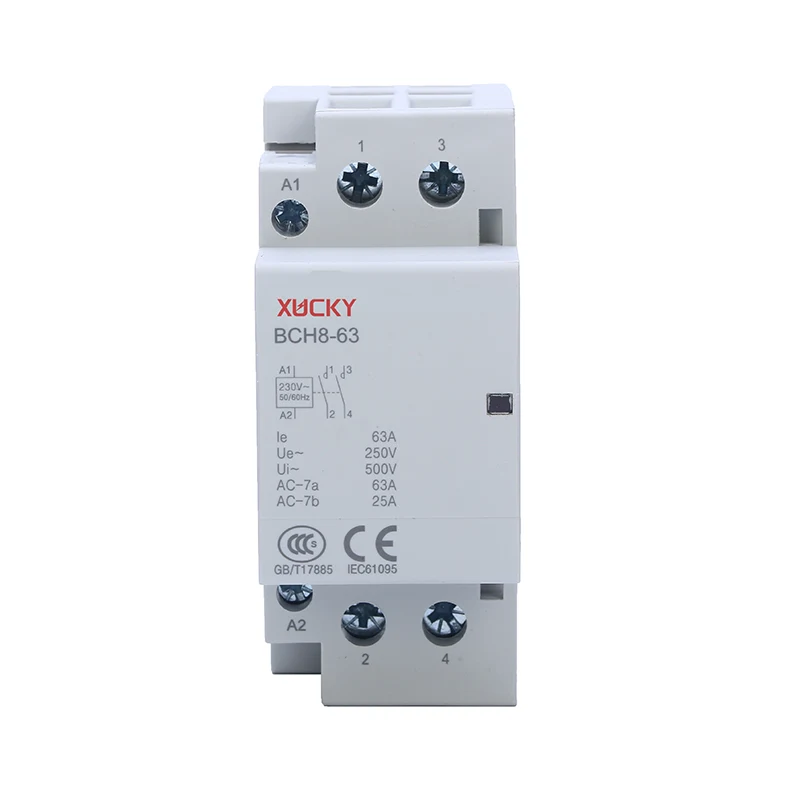

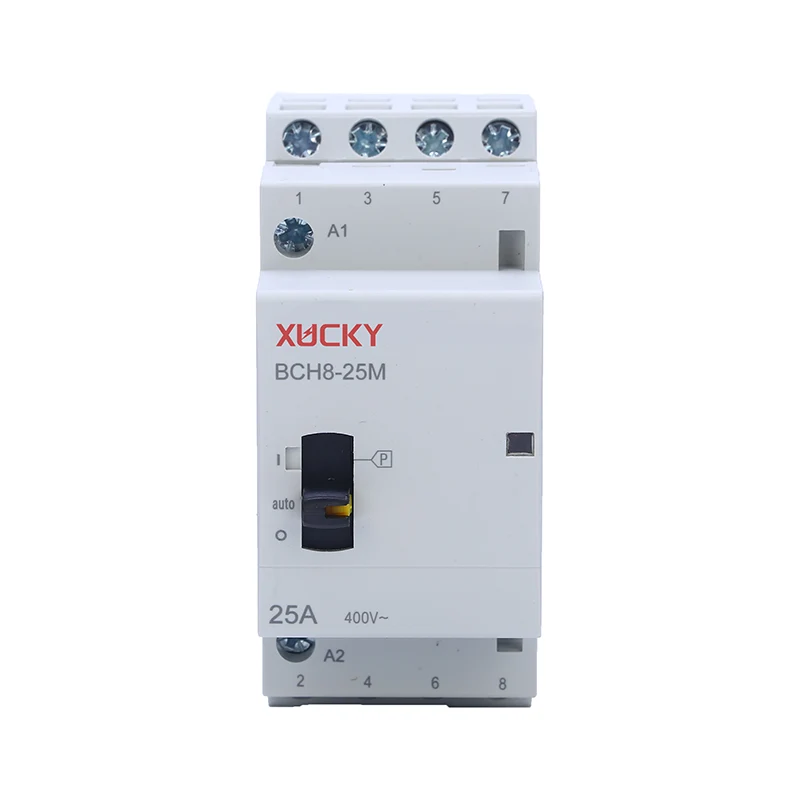

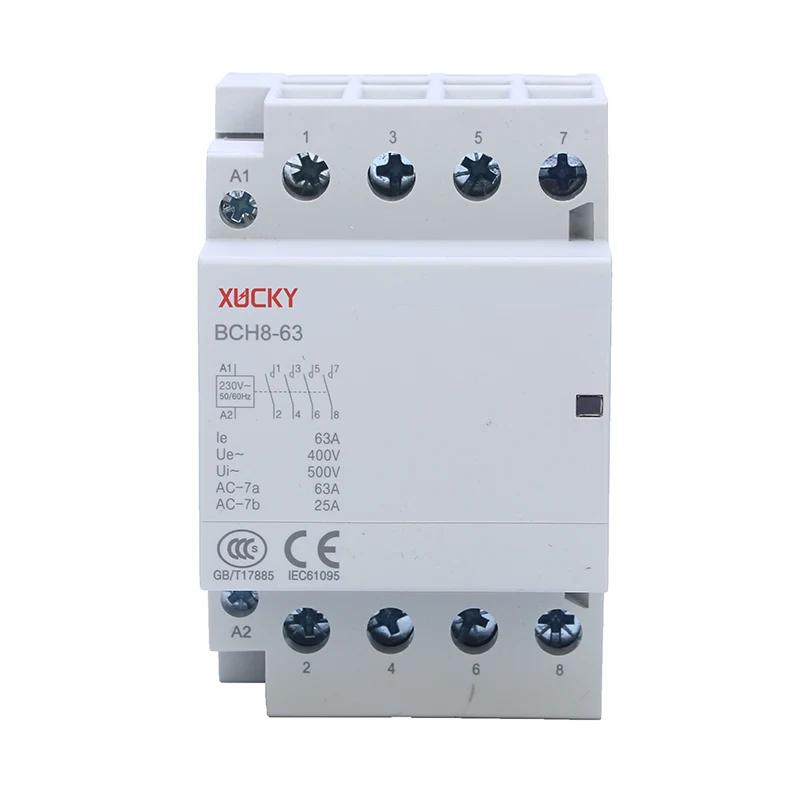

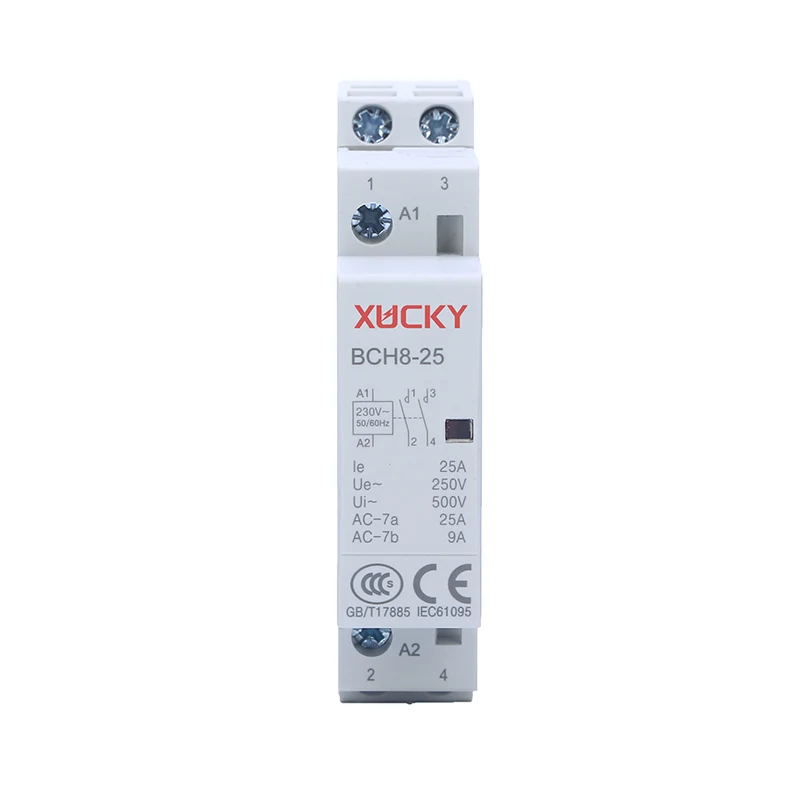

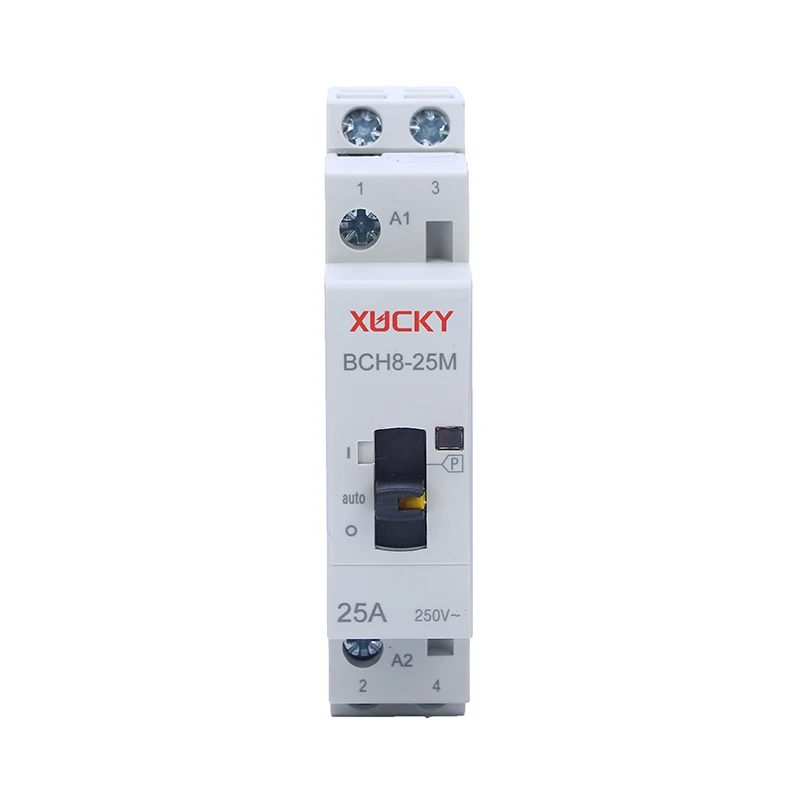

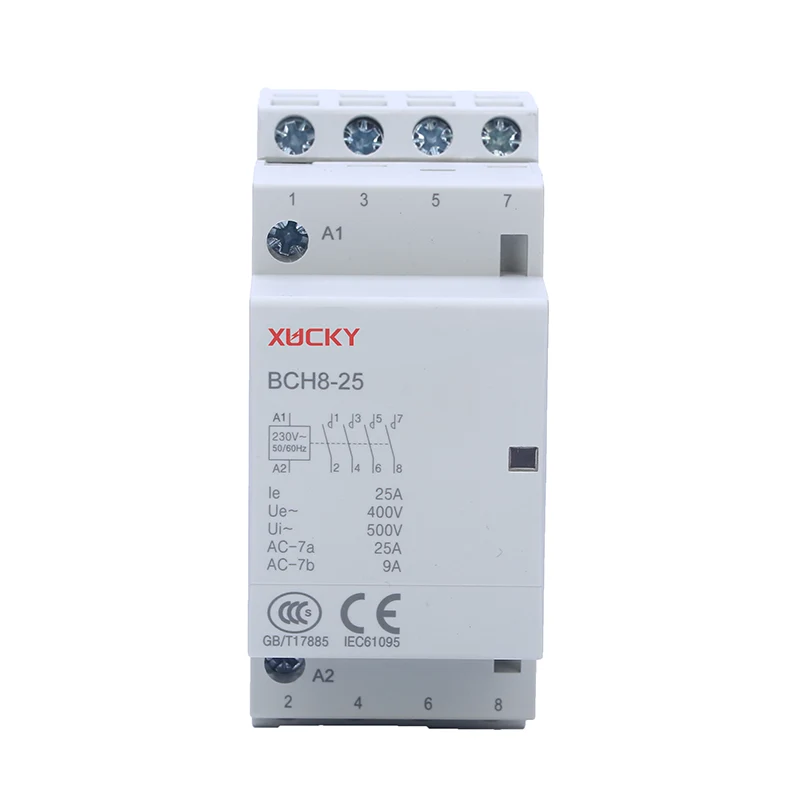

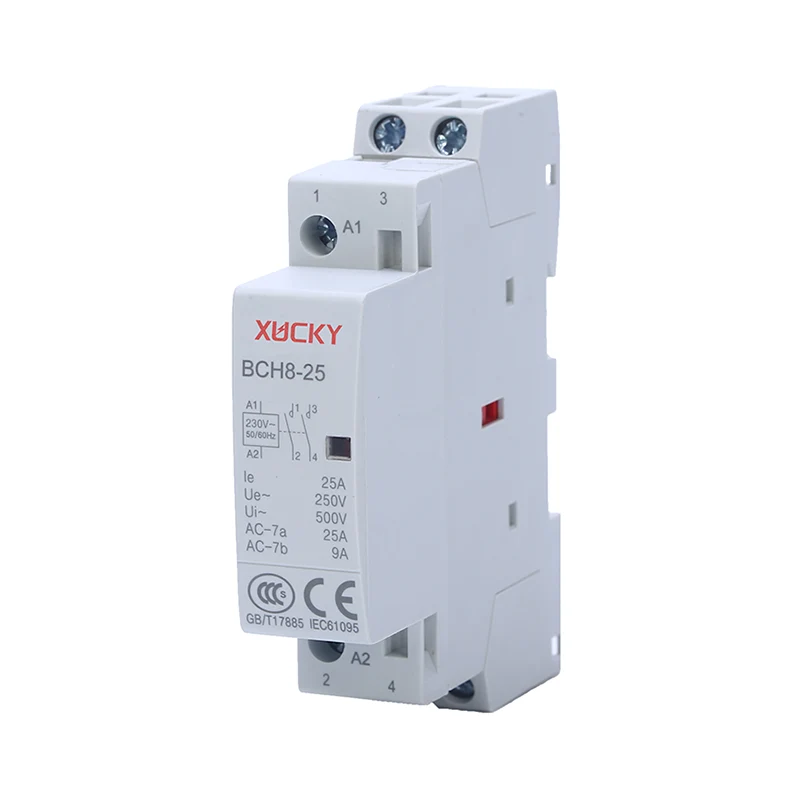

I contattori modulari BCH8 (noti anche come contattori analogici e contattori architettonici) sono utilizzati principalmente nei sistemi di alimentazione con CA 50 Hz/60 Hz, tensione di lavoro nominale fino a 400 V e corrente di lavoro nominale fino a 100 A. Sono utilizzati come interruttori remoti e circuiti di controllo in AC-1 e AC-7a (carichi non induttivi o a bassa induzione, forni a resistenza, elettrodomestici e carichi simili a bassa induzione). Può anche essere utilizzato per controllare il carico del motore domestico. I contattori modulari non possono essere utilizzati con correnti di cortocircuito, quindi è necessario selezionare dispositivi di protezione da cortocircuito appropriati (come piccoli interruttori automatici) quando li si utilizza. Soddisfa lo standard IEC 61095. Il contattore BCH8 può espandere le funzioni di controllo ausiliario, protezione e indicazione. Il contattore modulare BCH8 è un tipo di dispositivo di controllo utilizzato per la connessione e la disconnessione a lunga distanza di carichi senza induzione o a bassa induzione, forni a resistenza, elettrodomestici e simili carichi a bassa induzione, motori domestici, ecc. I contattori modulari BCH8 sono utilizzati principalmente in case, hotel, appartamenti, edifici per uffici, edifici pubblici, centri commerciali, palestre e altri luoghi per ottenere funzioni di controllo automatico.
(1) Il dispositivo di controllo analogico e digitale ha una struttura innovativa e un volume compatto.
(2) Installazione orbitante, modularizzazione delle dimensioni, utilizzo sicuro, può essere combinato con piccoli interruttori automatici installati nella scatola luminosa di controllo.
(3) L'uso di materiali isolanti di alta qualità migliora notevolmente la sicurezza.
(4) Bellissimo aspetto con finestra di indicazione dello stato di funzionamento.
(5) Nessun rumore, adatto ad hotel, ospedali e altri luoghi.
Temperatura dell'aria ambiente: il limite superiore della temperatura dell'aria ambiente è + 60 ℃ e il limite inferiore è – 5 ℃. Quando il contattore AC è installato nella scatola di distribuzione, è necessario montare dei distanziatori su entrambi i lati per facilitare la dissipazione del calore. Altitudine: l'altitudine del luogo di installazione non deve superare i 2000 m.
Condizioni atmosferiche: quando la temperatura di installazione è + 60℃, l'umidità relativa dell'aria non supera il 50%. Un'umidità relativa più elevata può essere consentita a temperature più basse, come + 20 ℃ fino al 90%. È necessario adottare misure speciali per la formazione di condensa occasionale dovuta a variazioni di temperatura.
Grado di inquinamento: Grado II.
Categoria di installazione: II.
Metodo di installazione: per l'installazione viene utilizzata la guida di tipo TH35-7.5. Non sono presenti impatti e vibrazioni significativi nel luogo di installazione. È installato verticalmente. L'inclinazione tra la superficie di installazione e qualsiasi direzione non è superiore a 5 gradi.
Sistema di quote
A) Sistema di lavoro di otto ore: questo sistema di lavoro è il sistema di lavoro di base. La corrente di riscaldamento dell'aria libera Ith concordata del contattore modulare è determinata da questo sistema di lavoro.
B) Sistema di lavoro periodico intermittente: la frequenza operativa del contattore CA è 30 volte/ora e il fattore di carico è del 40%.
Condizione di azione (operazione).
Nell'intervallo di temperatura dell'aria ambiente di – 5 +60 ℃, quando la bobina di aspirazione del contattore viene applicata con una quota per controllare la tensione di alimentazione Us in modo da riscaldarla fino a uno stato stabile, il contattore deve essere chiuso in modo affidabile in qualsiasi tensione nell'intervallo (85%~110%) Us e rilasciata e disconnessa tra il 75% e il 20% della tensione nominale di alimentazione di controllo Us.
Vita del prodotto
Vita meccanica: la vita meccanica del contattore modulare non è inferiore a 1 milione di volte.
Vita elettrica: la vita elettrica del contattore analogico non è inferiore a 100.000 volte.
Prima dell'installazione, è necessario verificare i dati tecnici del contattore modulare (quali tensione nominale, corrente, frequenza operativa, ecc.).
Durante l'installazione, deve essere installato secondo le condizioni stabilite. Il terminale A1 della bobina del contattore deve essere rivolto verso l'alto e conformarsi alle abitudini visive delle persone.
I contattori con schede di montaggio metalliche devono essere adeguatamente messi a terra.
La vite del terminale deve essere serrata. Dopo aver verificato il corretto collegamento, è necessario scollegare più volte il contatto principale prima di poterlo utilizzare.
Se si riscontra un rumore anomalo durante l'uso dei contattori modulari, potrebbe esserci dello sporco sulla superficie del polo del nucleo di ferro, pulire la superficie del polo.
Nell'uso del contattore modulare, tutte le parti del prodotto devono essere ispezionate regolarmente. Le parti mobili non devono essere incastrate e gli elementi di fissaggio non devono essere allentati. Se le parti sono danneggiate, devono essere sostituite in tempo.
Il contattore modulare BCH8 può essere utilizzato nel controllo di circuiti di illuminazione su larga scala, nel controllo dell'acqua calda pubblica, nel controllo dell'alimentazione geotermica, nel controllo automatico dello scorrimento delle tende, nel controllo di piccoli motori e in altri campi.
Va bene. In grandi luoghi pubblici come hotel, alberghi, stazioni, ospedali ed edifici per uffici, è possibile controllare efficacemente tutti i tipi di apparecchiature elettriche, che possono essere utilizzate come la migliore unità di esecuzione terminale del sistema di costruzione intelligente. Pezzi.
Banca, Industria e commercio, Fiscalità, Telecomunicazioni, Ospedali, Poste, Ufficio delle finanze, Ufficio del lavoro, Ufficio del personale, Ufficio della previdenza sociale, Sportello unico governativo, Assicurazioni, Amministrazione dei veicoli, Trasporti Industrie di servizi Windows come uffici amministrativi, consolati, ingressi-uscite, dogane, uffici di ispezione e quarantena, centri di prevenzione e controllo delle malattie, uffici di supervisione tecnica, centri di assistenza clienti dei prodotti, ecc.
1. Prima dell'installazione, verificare se il contattore modulare è conforme all'ambito di utilizzo e alle normali condizioni di lavoro.
2. La modalità di connessione del contattore BCH8 deve essere corretta.
3. Il contattore modulare BCH8 deve serrare la vite di connessione durante il cablaggio.
